Паронитовые прокладки представляют собой незаменимый компонент в системах герметизации промышленного оборудования, трубопроводов и автомобильных двигателей. Рассмотрим основные виды прокладок из паронита и особенности их производства.
Эти изделия изготавливаются из специального композитного материала - паронита, который сочетает в себе уникальные свойства термостойкости, эластичности и химической устойчивости. В данной статье мы подробно рассмотрим:
- Основные виды и классификации паронитовых прокладок.
-
Ключевые характеристики и технические параметры.
-
Сравнительный анализ с альтернативными материалами.
-
Рекомендации по выбору для различных условий эксплуатации.
-
Особенности продукции ведущего производителя "Гермет-Урал".
-
Технологии изготовления и монтажа.
Состав и свойства паронита
Паронит представляет собой композитный листовой материал, состоящий из:
- Асбестового волокна (60-70%) - обеспечивает термостойкость.
- Каучуковой основы (12-18%) - придает эластичность.
- Минеральных наполнителей (15-25%) - повышают прочность.
- Связующих компонентов - улучшают структуру материала.
Основные технические характеристики:
- Рабочая температура: от -50°C до +500°C (кратковременно до +600°C).
- Давление: до 50 атм (для отдельных марок до 100 атм).
- Плотность: 1,6-2,0 г/см³.
- Прочность на разрыв: 12-25 Мпа.
Классификация паронитовых прокладок по ГОСТ
Основные стандарты и марки
В России производство паронитовых прокладок регламентируется несколькими ГОСТами:
|
ГОСТ
|
Назначение
|
Особенности
|
|
481-80
|
Общего назначения
|
Базовая марка ПОН
|
|
15180-86
|
Для агрессивных сред
|
Улучшенная химическая стойкость
|
|
5152-84
|
Маслобензостойкие
|
Для нефтегазовой отрасли
|
|
7338-90
|
Термостойкие
|
Для высокотемпературных сред
|
Популярные марки:
- Прокладка паронит 1 (толщиной 1 мм).
-
Прокладка паронит 50 (толщиной 0,5 мм).
-
Прокладка паронит 80 (по ГОСТ 481-80).
-
Прокладка паронит 100 (для высоких нагрузок).
Классификация по толщине
Толщина паронитовых прокладок варьируется в широких пределах:
|
Толщина (мм)
|
Область применения
|
|
0,3-0,5
|
Тонкие соединения, электроника
|
|
0,6-1,0
|
Автомобильные двигатели (ГБЦ)
|
|
1,5-2,0
|
Промышленные трубопроводы
|
|
3,0-5,0
|
Высоконапорное оборудование
|
Особой популярностью пользуется прокладка паронит 1 мм как универсальное решение для большинства применений.

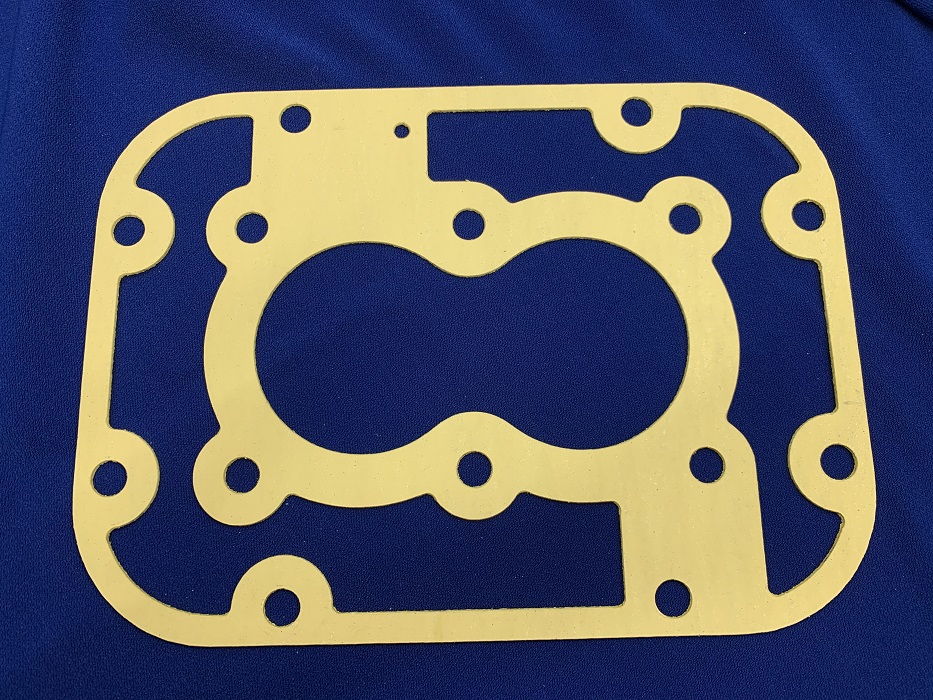

Виды паронитовых прокладок по конструкции
Плоские прокладки
- Стандартные прямоугольные или квадратные.
-
Круглые для фланцевых соединений.
-
Фигурные для специального оборудования.
Профилированные прокладки
- Овального сечения.
-
Восьмигранные.
-
Специальные формы для уникальных соединений.
Комплектующие изделия
- Прокладки паронит комплект - наборы для комплексного ремонта.
-
Прокладка кольцевая паронит - для цилиндрических соединений.
-
Прокладка ГБЦ паронит - специально для головок блоков цилиндров.
Сравнение паронита с альтернативными материалами
Паронит и Металл
|
Характеристика
|
Паронит
|
Металл
|
|
Температурный диапазон
|
-50...+500°C
|
-70...+1100°C
|
|
Герметизирующая способность
|
Высокая
|
Средняя
|
|
Устойчивость к вибрациям
|
Отличная
|
Низкая
|
|
Стоимость
|
Низкая
|
Высокая
|
|
Срок службы
|
3-7 лет
|
10-15 лет
|
Вывод: паронит или металл для прокладки - выбор зависит от конкретных условий. Для большинства стандартных применений паронит предпочтительнее.
Паронит и современные композиты
Современные материалы (графлекс,
терморасширенный графит) превосходят паронит по:
- Температурной стойкости (до +1600°C).
-
Химической инертности.
-
Долговечности.
Однако они значительно дороже, что ограничивает их применение.
Технологии производства и обработки паронитовых прокладок
Изготовление паронитовых прокладок
Процесс включает несколько этапов:
- Подготовка сырья и смешение компонентов.
- Вулканизация и прессование листов.
- Контроль качества.
- Нарезка готовой продукции.
Методы вырезки
- Вырезание прокладок из паронита вручную - для единичных экземпляров.
-
Вырезка прокладок из паронита на лазерных станках - для серийного производства.
-
Штамповка - для массового выпуска стандартных изделий.
Продукция компании "Гермет-Урал"
Обзор производителя
Компания "Гермет-Урал" - ведущий российский производитель уплотнительных материалов, основанный в 1998 году. Основные преимущества:
- Полный цикл производства.
-
Современное оборудование.
-
Строгий контроль качества.
-
Широкий ассортимент.
Ассортимент паронитовых безасбестовых прокладок
Компания предлагает:
- Прокладка паронит ГОСТ 481-80 всех типоразмеров.
-
Прокладки паронит ГОСТ 15180 для агрессивных сред.
-
Специальные разработки для экстремальных условий.
Уникальные разработки
- Армированные паронитовые прокладки.
- Комбинированные металлопаронитовые уплотнения.
- Антифрикционные составы.
Полный перечень продукции компании Гермет-Урал можно посмотреть в
каталоге.
Рекомендации по выбору и монтажу
Критерии выбора
- Рабочая температура.
- Давление в системе.
- Химическая среда.
- Вибрационные нагрузки.
- Требования к долговечности.
Особенности монтажа
- Тщательная очистка поверхностей.
-
Правильный подбор усилия затяжки.
-
Использование герметиков (при необходимости).
-
Контроль состояния в процессе эксплуатации.
Области применения паронитовых прокладок
Промышленность
- Нефтегазовая отрасль.
-
Химическое производство.
-
Энергетика.
-
Машиностроение.
Автомобильная сфера
- Двигатели внутреннего сгорания.
-
Топливные системы.
-
Системы охлаждения.
Коммунальное хозяйство
- Тепловые сети.
-
Водопроводные системы.
-
Газораспределение.
Перспективы развития технологии
- Создание безасбестовых составов - компания Гермет-Урал использует для производства своей продукции только безасбестовый паронит, так как он лучше и безопаснее.
- Разработка нанокомпозитных материалов.
- Улучшение температурных характеристик.
- Повышение экологической безопасности.
Безасбестовый паронит: преимущества и отличия от традиционного асбестосодержащего материала
Традиционные паронитовые прокладки содержат асбест (60-70% состава), который обладает уникальными термостойкими свойствами, но представляет опасность для здоровья. В связи с этим были разработаны безасбестовые аналоги, сохраняющие эксплуатационные характеристики, но более безопасные.
Сравнительная таблица: асбестовый и безасбестовый паронит
|
Параметр
|
Асбестовый паронит
|
Безасбестовый паронит
|
|
Основной наполнитель
|
Асбестовое волокно
|
Стекловолокно, арамидные волокна, минеральные нити
|
|
Температурный диапазон
|
-50...+500°C
|
-60...+550°C (некоторые марки до +600°C)
|
|
Прочность на разрыв
|
12-25 МПа
|
15-28 МПа
|
|
Эластичность
|
Хорошая
|
Лучше (на 15-20%)
|
|
Химическая стойкость
|
Высокая
|
На 20-30% выше
|
|
Экологичность
|
Опасен при обработке
|
Безопасен
|
|
Срок службы
|
3-7 лет
|
5-10 лет
|
|
Цена
|
Низкая
|
На 20-50% выше
|
5 ключевых преимуществ безасбестового паронита
1. Безопасность для здоровья
-
Отсутствие канцерогенных асбестовых волокон.
-
Безопасность при резке и монтаже.
-
Соответствие международным экологическим стандартам (REACH, RoHS).
2. Улучшенные эксплуатационные характеристики
-
Повышенная термостойкость (у некоторых марок до +600°C).
-
Лучшая устойчивость к агрессивным средам:
-
Кислотам (особенно важна прокладка паронит 80 для химической промышленности).
-
Щелочам.
-
Углеводородам.
3. Повышенная долговечность
-
Меньшая ползучесть под нагрузкой.
-
Устойчивость к старению.
-
Сохранение свойств при циклических температурных нагрузках.
4. Улучшенные механические свойства
-
Большая прочность на разрыв (особенно важно для прокладка паронит 150 в высоконапорных системах).
-
Лучшая восстановительная способность после сжатия.
-
Повышенная устойчивость к вибрациям.
5. Широкие возможности применения
-
Пищевая промышленность (разрешен контакт с продуктами).
-
Фармацевтическое производство.
-
Системы питьевого водоснабжения.
Области, где безасбестовый паронит особенно предпочтителен
-
Пищевая и фармацевтическая промышленность:
-
Герметизация оборудования.
-
Уплотнение трубопроводов.
-
Современное автомобилестроение:
-
Прокладка ГБЦ паронит в новых двигателях.
-
Топливные системы.
-
Экологически чувствительные производства:
-
Водоочистные сооружения.
-
"Чистые" производства электроники.
-
Объекты с повышенными требованиями безопасности:
-
Детские учреждения.
-
Медицинские центры.
Когда традиционный асбестовый паронит остается предпочтительным?
-
Для ремонта старого оборудования, рассчитанного именно на асбестовые прокладки.
-
В условиях крайне высоких температур (свыше +550°C).
-
При жестких бюджетных ограничениях.
-
Для краткосрочных ремонтов.
Рекомендации по выбору
-
Для пищевых производств - только безасбестовые марки.
-
В химической промышленности - прокладки из паронита ГОСТ 15180 безасбестового типа.
-
Для ответственных узлов - армированные безасбестовые прокладки.
-
При работе с высокими давлениями - прокладка паронит 200 нового поколения.
Заключение
Безасбестовый паронит превосходит традиционный по:
-
Безопасности.
-
Долговечности.
-
Механическим характеристикам.
-
Химической стойкости.
Хотя его стоимость на 20-50% выше, это оправдано увеличенным сроком службы и отсутствием рисков для здоровья. Для новых проектов и модернизируемого оборудования рекомендуется выбирать именно безасбестовые решения.
