Что такое прокладка СНП, как расшифровывается аббревиатура?

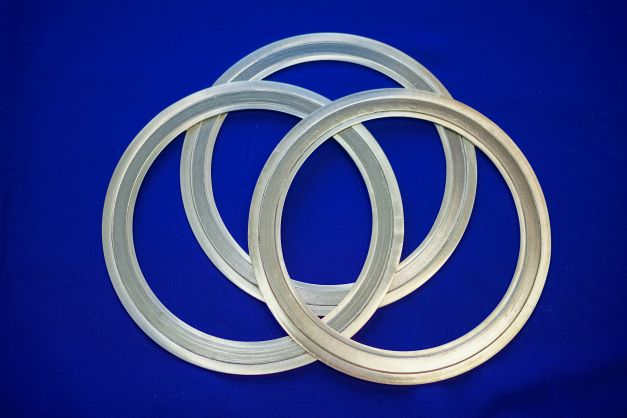

В сфере промышленного монтажа, сантехники и ремонта оборудования, где требуется герметично соединить фланцы под давлением, при высокой температуре или в агрессивной среде, сегодня доминирует одно решение — спирально-навитая прокладка (СНП). Это технически совершенное изделие пришло на смену устаревшим материалам вроде паронита и стало синонимом надежности для ответственных соединений.

Конструкция и принцип действия: гений инженерной мысли

Название «спирально-навитая прокладка» точно описывает ее суть. Это не монолитный лист, а сложная композитная конструкция, где каждый элемент выполняет свою роль.

Из чего состоит СНП:

1. Металлическая лента (основа спирали): Сердце прокладки. Изготавливается из сталей: оцинкованной, нержавеющей (AISI 304, 316), реже — из титана или никелевых сплавов. Лента имеет специальный V- или U-образный профиль. Именно она, будучи плотно навитой, формирует упругую спираль, похожую на пружину.

2. Уплотняющий наполнитель: Заполняет пространство между витками металлической спирали. Именно он обеспечивает первичную герметизацию, контактируя с поверхностью фланцев. Основные виды:

   • Графит: Самый популярный вариант. Универсален, термостоек (до +500–600°C), химически инертен, обладает эффектом самосмазки.

   • PTFE (фторопласт): Для агрессивных химических сред (кислоты, щелочи) при температурах до +260°C.

   • Керамическое волокно: Для экстремально высоких температур в энергетике.

3. Направляющее (центрирующее) кольцо: Внешний и/или внутренний контур из стали. Выполняет критически важные функции:

   • Центрирует прокладку между фланцами.

   • Защищает мягкий наполнитель от повреждения потоком среды.

   • Ограничивает чрезмерное сжатие, сохраняя пружинные свойства спирали.

   • Служит индикатором правильности затяжки (при монтаже не должно деформироваться).

Принцип работы:

При затяжке болтов металлическая спираль работает как набор микроскопических пружин. Она упруго сжимается, создавая необходимое усилие. Наполнитель пластически деформируется, заполняя все неровности на поверхностях фланцев. Главное преимущество проявляется в работе: при колебаниях давления, температуры или вибрациях спираль «дышит» — сжимается и разжимается, компенсируя эти изменения и постоянно поддерживая герметичность. Это кардинально отличает СНП от статических прокладок, которые могут «просесть».

Ключевые преимущества спирально-навитой прокладки

Конструкция обеспечивает ряд неоспоримых преимуществ:

1. Высокая компенсационная способность и стойкость к циклическим нагрузкам: «Пружинный» эффект позволяет выдерживать многочисленные циклы нагрева/охлаждения и скачки давления без потери герметичности.

2. Прощение небольших дефектов фланцев: Эффективно уплотняет поверхности с легкой волнистостью, царапинами или неидеальной параллельностью.

3. Устойчивость к «выдуванию» и механическая прочность: Направляющее кольцо и прочная металлическая основа предотвращают разрушение прокладки высокоскоростным потоком среды (пара, газа).

4. Универсальность применения: Комбинируя материалы ленты и наполнителя, можно создать СНП для любых условий:

   • Температура: От криогенных (-200°C) до высокотемпературных (+1000°C и выше).

   • Давление: От глубокого вакуума до сотен атмосфер.

   • Среда: Пар, вода, масла, топливо, химически агрессивные вещества.

5. Возможность повторного использования: Качественную спирально-навитую прокладку часто можно использовать повторно после аккуратной разборки соединения.

6. Широта размерного ряда: Производятся под все стандартные фланцы (ГОСТ, DIN, ANSI) и на заказ.

Сфера применения: где незаменимы прокладки СНП?

СНП — стандарт для ответственных соединений в ключевых отраслях:

• Нефтегазовая и нефтехимическая промышленность: Магистральные трубопроводы, технологические установки (крекинг), емкостное оборудование. Используются с наполнителем из графита или PTFE.

• Энергетика (тепловая и атомная): Трубопроводы пара и горячей воды, соединения турбин. Применяются графитовые или слюдяные наполнители.

• Химическая промышленность: Аппараты и трубопроводы с агрессивными средами. Основной выбор — PTFE или графит в сочетании с нержавеющей сталью.

• Судостроение и общее машиностроение: Системы с морской водой, топливные системы, компрессорное и насосное оборудование.

Особенности монтажа СНП

Для раскрытия всех преимуществ критически важен правильный монтаж:

1. Подготовка: Поверхности фланцев должны быть чистыми, без следов старых прокладок, грязи и масла.

2. Установка: Прокладка центрируется с помощью своего кольца, установка должна быть свободной, без перекосов.

3. Затяжка: Обязательна крестовая (звездная) затяжка динамометрическим ключом в несколько этапов (например, 30%, 60%, 100% от требуемого момента) для равномерного обжатия.

4. Контроль: После первого прогрева системы часто требуется дотяжка «на горячую», так как материалы могут дать небольшую усадку.

Сравнение с другими типами прокладок

• Паранит: Дешевле, но не обладает упругостью, «течет» под нагрузкой, имеет ограниченную стойкость. СНП превосходит его по всем параметрам, кроме цены.

• Сплошные металлические прокладки (овальные, восьмигранные): Обеспечивают сверхгерметичность для сверхвысоких давлений, но требуют идеальной обработки фланцев, дороги и обычно одноразовы. СНП более универсальна и прощает небольшие дефекты.

• Фторопластовые (PTFE) прокладки: Отличная химическая стойкость, но склонны к «холодной текучести». СНП с PTFE-наполнителем лишена этого недостатка благодаря металлическому каркасу.

Заключение

Спирально-навитая прокладка (СНП) — это высокотехнологичный инженерный элемент, обеспечивающий целостность и безопасность систем. Ее конструкция, объединяющая упругость металлической спирали и пластичность наполнителя, сделала ее золотым стандартом для большинства ответственных фланцевых соединений в современной промышленности. Правильный подбор  и грамотный монтаж — залог создания долговечных и безаварийных трубопроводов и аппаратов.
