Производство прокладок СНП (спирально-навитых)

Конструкция и принцип действия СНП

Чтобы понять производственный процесс, необходимо разобраться в конструкции прокладки. СНП — это композитное изделие, состоящее из четырех ключевых элементов:

1. Металлическая лента: Является силовым каркасом, обеспечивающим прочность и упругую упругость (способность восстанавливать форму после снятия нагрузки). Изготавливается обычно из нержавеющих сталей (AISI 304, 316), сплавов на основе никеля (Инконель, Монель) или титана.

2. Набивочный материал (наполнитель): Обеспечивает собственно герметизацию, заполняя микропоры между витками металла. Это мягкий, податливый материал: терморасширенный графит (ТРГ), PTFE (фторопласт), или реже — микаграф (слюдосодержащий материал).

3. Внутреннее центрирующее кольцо: Металлическое кольцо, которое устанавливается по внутреннему диаметру прокладки. Его задачи: центрировать СНП относительно фланца, предохранять мягкую навивку от эрозионного воздействия потока среды и служить дополнительным барьером.

4. Наружное центрирующее кольцо (опционально): Устанавливается с внешней стороны. Его основная функция — защита навивки от механических повреждений при монтаже и эксплуатации.

Принцип работы СНП гениален в своей простоте: при затяжке фланцевых шпилек металлические витки принимают на себя основную нагрузку, подобно пружинам. Набивочный материал, сжимаясь между ними, заполняет все неровности поверхностей фланцев, создавая абсолютно герметичный барьер. При термических циклах металлическая часть компенсирует расширение и сжатие, сохраняя плотность соединения.

Производственный процесс: пошаговое создание надежности

Производство СНП — это непрерывный, высокоавтоматизированный процесс, проходящий в несколько строго контролируемых этапов.

Этап 1: Подготовка и входной контроль сырья

• Металлическая лента: Рулонная лента из нержавеющей стали или другого сплава поступает на производство. Ее ключевые параметры — марка стали, толщина (обычно 0.2-0.3 мм) и ширина — тщательно проверяются. Лента должна иметь идеальную геометрию и не иметь волнистости.

• Набивочный материал: Терморасширенный графит в виде каландрированных листов (рулонов) или рулонов PTFE также проходит контроль на толщину, плотность и отсутствие посторонних включений.

• Материал колец: Сталь для центрирующих колец проверяется на соответствие марке и толщине.

Этап 2: Профилирование металлической ленты

Перед навивкой плоская металлическая лента проходит через систему профилирующих валков, которые придают ей специальную V-образную (сегментную) форму. Этот профиль — основа упругости будущей прокладки. Именно он работает как множество крошечных пружин.

Этап 3: Навивка — сердце процесса

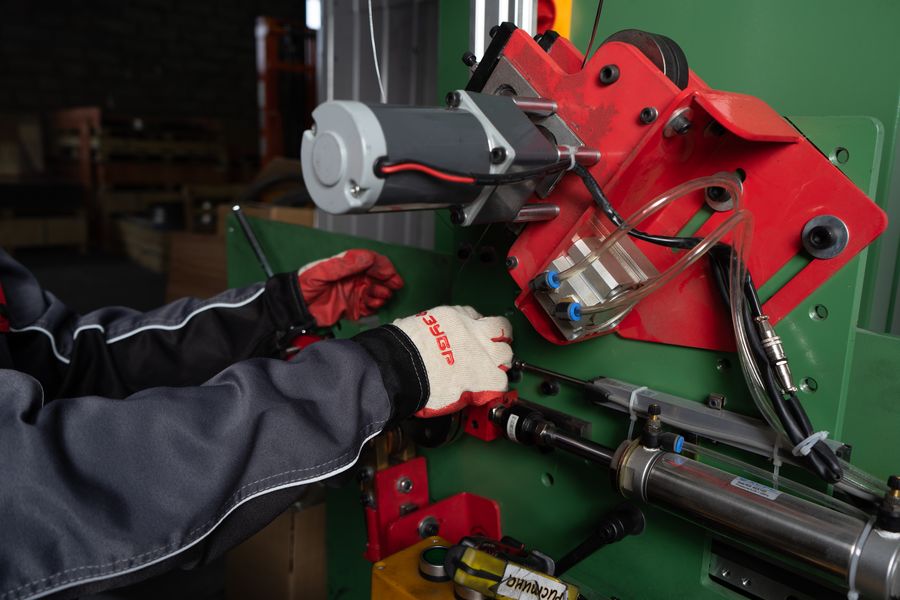

Это основной и самый ответственный этап, происходящий на специальном автомате для навивки.

• Подача материалов: Рулоны профилированной металлической ленты и набивочного материала устанавливаются на разматывающие устройства автомата.

• Формирование сердцевины: Оба материала подаются в навивочную головку одновременно. Металлическая лента и наполнитель спирально навиваются вокруг оправки (сердечника), диаметр которой определяет внутренний диаметр прокладки.

• Создание чередующейся структуры: В навивочной головке происходит череда: виток металлической ленты, затем слой наполнителя, затем снова виток металла. Они не навиваются друг на друга, а формируют единую, плотную спираль, где наполнитель находится между металлическими витками.

• Контроль плотности и ширины: Оператор задает программу, контролирующую плотность навивки (количество витков на дюйм) и конечную ширину прокладки. От этого параметра напрямую зависит рабочее давление, на которое рассчитана прокладка.

Этап 4: Сварка колец и финишная обработка

После навивки необходимого количества витков и достижения заданного внешнего диаметра заготовка прокладки поступает на участок финишной сборки.

• Фиксация наружного витка: Конец металлической ленты надежно фиксируется к последнему витку, обычно методом контактной сварки (точечной или роликовой). Это предотвращает раскручивание изделия.

• Установка центрирующих колец: Предварительно вырезанные (лазером или штамповкой) центрирующие кольца надеваются на прокладку. Внутреннее кольцо является обязательным. Оно приваривается к навивке в нескольких точках по окружности. Наружное кольцо устанавливается и приваривается при необходимости, в зависимости от стандарта и требований заказчика.

Этап 5: Контроль качества

Каждая произведенная прокладка проходит многоступенчатый контроль:

• Визуальный осмотр: Проверяется целостность навивки, качество сварных швов, отсутствие повреждений наполнителя.

• Измерение геометрии: С точностью до сотых долей миллиметра проверяются внутренний и внешний диаметр, толщина, ширина навивки.

• Испытание на сжимаемость и упругое последействие (восстановление): Выборочно или для 100% партии прокладки испытываются на специальных прессах. Прокладку сжимают до заданного давления, а затем измеряют, насколько она восстановила свою толщину после снятия нагрузки. Это ключевой параметр, определяющий способность СНП компенсировать вибрации и термические деформации.

Области применения и стандартизация

СНП нашли широчайшее применение в отраслях, где надежность является приоритетом:

• Нефтегазовая и нефтехимическая промышленность: Магистральные трубопроводы, технологические установки, резервуары.

• Энергетика: Фланцевые соединения паровых и газовых турбин, котлов высокого давления.

• Химическая промышленность: Аппараты и трубопроводы, работающие с агрессивными средами.

• Судостроение: Системы топливо- и нефтеподачи.

Производство СНП строго регламентируется международными стандартами (такими как ASME B16.20, API 6A, DIN EN 1514-2), которые определяют типоразмеры, материалы, маркировку и допуски.

Заключение

Производство спирально-навитых прокладок — это не просто изготовление детали, а создание высокофункционального инженерного узла. Благодаря своей уникальной композитной конструкции и точному, автоматизированному процессу навивки, СНП обеспечивают беспрецедентную надежность в самых тяжелых условиях эксплуатации. Они по праву считаются «золотым стандартом» герметизации для критических фланцевых соединений по всему миру, а их производство продолжает совершенствоваться, предлагая решения для новых технологических вызовов.
