Плоские эластичные фланцевые прокладки

Конструкция, назначение и принцип работы

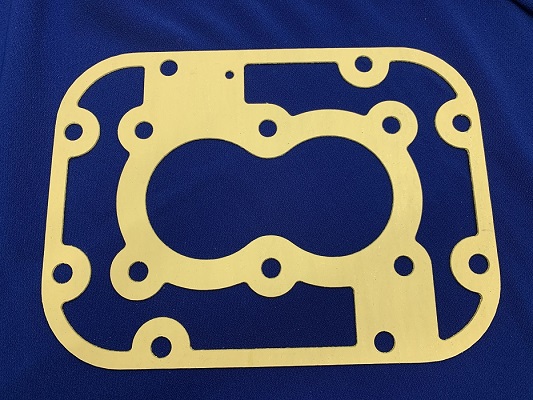

Плоская эластичная фланцевая прокладка — это сплошное кольцо или изделие сложной геометрической формы, изготовленное из упругого материала, которое устанавливается между двумя ответными фланцами для создания герметичного барьера.

Принцип ее работы основан на трех ключевых факторах:

1. Упругое сжатие: При затяжке болтового соединения прокладка сжимается, заполняя все микронеровности и дефекты поверхностей фланцев. Это предотвращает образование каналов для утечки среды.

2. Восстанавливаемость (Релаксационная стойкость): Качественный эластомер не только сжимается, но и стремится восстановить свою первоначальную форму, поддерживая постоянное давление на фланцы. Это свойство критически важно для сохранения герметичности при колебаниях температуры и давления в системе, которые вызывают «дышание» фланцев.

3. Плотное прилегание: Эластичность позволяет прокладке адаптироваться к неидеальным условиям: небольшим перекосам фланцев, тепловым расширениям и вибрациям, которые неизбежно возникают в работе任何 системы.

Основное преимущество плоских эластичных прокладок перед металлическими или полуметаллическими (спирально-навитыми) — это именно их способность к компенсации, что позволяет использовать их на фланцах с более простой обработкой поверхности (например, без следов фрезеровки «елочкой»).

Материалы: Сердце уплотнения

Выбор материала — это 90% успеха. Свойства эластомера определяют, где и как сможет работать прокладка.

• NBR (Нитрил-бутадиеновый каучук): «Маслобензостойкий солдат». Самый распространенный и универсальный материал для гидравлических систем, топливопроводов, систем с маслами, смазками, водой и жидкостями на водной основе. Обладает хорошей износостойкостью и прочностью. Диапазон температур: -30°C … +100°C (кратковременно до +120°C).

• EPDM (Этилен-пропилен-диеновый каучук): «Всепогодный специалист». Обладает выдающейся стойкостью к старению, озону и ультрафиолетовому излучению. Идеален для наружных применений. Устойчив к горячей воде и пару (до +140°C), щелочам, кислотам средней концентрации, тормозным жидкостям на гликолевой основе. Критически нестоек к минеральным маслам и топливам.

• FKM/FPM (Фторкаучук, Витон): «Химический барьер». Премиальный материал для агрессивных сред. Обладает исключительной стойкостью к высоким температурам (до +200°C и выше), маслам, топливам, кислотам, ароматическим растворителям и озону. Главный недостаток — высокая стоимость. Применяется в химической, нефтехимической, аэрокосмической отраслях.

• VMQ (Силикон): «Термостойкий и безопасный». Выделяется самым широким температурным диапазоном (-60°C … +200°C) и абсолютной физиологической безопасностью (соответствует стандартам FDA и USP Class VI). Не поддерживает рост бактерий. Широко применяется в пищевой, фармацевтической промышленности и в медицинском оборудовании. Недостатки: низкая прочность на разрыв и стойкость к парению под давлением.

• CR (Неопрен): «Универсал с огнестойкостью». Прочный, устойчивый к атмосферным воздействиям, умеренно маслостойкий. Важное свойство — самозатухаемость, что делает его популярным для применения в вентиляции, системах кондиционирования и на морском транспорте.

• SBR (Бутадиен-стирольный каучук): «Бюджетный стандарт». Недорогой материал общего назначения для воды, воздуха и слабоагрессивных сред. Имеет низкую стойкость к маслам и озону.

Ключевые критерии выбора: Как не ошибиться

Выбор прокладки — это всегда компромисс между свойствами, стоимостью и условиями эксплуатации.

1. Химическая совместимость: Это первый и главный вопрос. Материал прокладки должен быть абсолютно инертным по отношению к транспортируемой среде, а также к внешним воздействиям (например, к озону на улице). Использование несовместимого материала приведет к набуханию, усадке, растрескиванию или полному разрушению уплотнения за короткий срок.

2. Температурный диапазон: Необходимо учитывать не только стандартную рабочую температуру, но и возможные thermal shocks, максимальные и минимальные значения. Например, силикон хрупок на морозе, а некоторые марки NBR теряют эластичность при постоянной работе near верхнего предела.

3. Рабочее давление: Плоские эластичные прокладки предназначены для низкого и среднего давления (как правило, до 20-25 бар для стандартных исполнений). При высоком давлении мягкий материал будет выдавливаться в зазор между фланцами. Для высоких давлений требуются прокладки с металлическим армированием или иной конструкции.

4. Твердость (по Шору A): Измеряется в условных единицах.

   • Мягкие (50-60 ед.): Легче сжимаются, лучше герметизируют на неровных поверхностях, но склонны к выдавливанию.

   • Средние (70-75 ед.): Наиболее универсальный и распространенный вариант.

   • Твердые (80-90 ед.): Обладают высокой стойкостью к выдавливанию, но требуют идеально ровных и гладких поверхностей фланцев.

5. Толщина: Стандартная толщина — 1.5 мм и 3 мм. Более толстые прокладки лучше компенсируют перекосы и неровности, но обладают большей склонностью к ползучести (необратимой деформации под нагрузкой).

Технологии производства и монтажа

Производство:

• Штамповка: Самый массовый и дешевый способ. Лист эластомера требуемой толщины помещается под пресс, где специальный инструмент (пуансон и матрица) вырубает прокладку нужной формы. Минус — наличие облоя (заусенца).

• Лазерная резка: Современный, высокоточный метод. Идеален для прототипов, мелких серий и сложных контуров. Дает чистый край без механического воздействия на материал.

• Формование (Вулканизация в пресс-форме): Сырая резиновая смесь помещается в heated пресс-форму, где под давлением приобретает свою окончательную форму и свойства. Единственный способ для прокладок сложного профиля.

Правила монтажа:

1. Подготовка: Поверхности фланцев должны быть чистыми, сухими, без следов старой прокладки, ржавчины, окалины и повреждений. Рекомендуемая шероховатость — Ra 3.2 — 12.5 мкм.

2. Установка: Прокладка должна располагаться ровно, по центру, без перекосов. Ее нельзя растягивать или смазывать для фиксации.

3. Затяжка: Самая критичная стадия. Болты должны затягиваться динамометрическим ключом крест-накрест (по диагонали) в несколько проходов, с постепенным увеличением момента до значения, рекомендованного стандартом или производителем оборудования. Это обеспечивает равномерное обжатие прокладки по всему контуру и предотвращает ее перекос и повреждение.

4. Контроль после пуска: После запуска системы и ее выхода на рабочий режим рекомендуется провести дополнительную подтяжку болтов (при необходимости), так как прокладка могла дать небольшую усадку (осесть).

Области применения: Где они незаменимы

Плоские эластичные прокладки находят применение практически во всех отраслях:

• Водоснабжение и канализация: Уплотнение фланцевых соединений на насосных станциях, задвижках, трубопроводах.

• Вентиляция и кондиционирование (HVAC): Соединение фланцев воздуховодов.

• Химическая промышленность: Резервуары, аппараты, трубопроводы с неагрессивными средами.

• Пищевая и фармацевтическая промышленность: Используются специализированные прокладки из силикона или EPDM, соответствующие санитарным нормам.

• Машиностроение и гидравлика: Герметизация крышек баков, люков, соединений в гидравлических системах низкого давления.

Заключение

Плоская эластичная фланцевая прокладка — это не просто кусок резины, это высокофункциональный инженерный продукт. Ее эффективность напрямую зависит от триединого принципа: правильный выбор материала под среду и условия, качественное изготовление и безупречный монтаж. Пренебрежение любым из этих пунктов сводит на нет все преимущества и приводит к отказам. Грамотно подобранная и установленная, она годами обеспечивает надежность и герметичность, оставаясь одним из самых экономичных и эффективных решений для vast majority фланцевых соединений.
