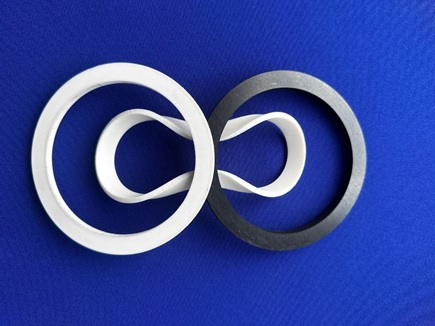

Прокладки плоские из фторопласта

Фторопласт-4: «Король» химической стойкости

Подавляющее большинство плоских прокладок изготавливается из фторопласта-4, известного во всем мире под торговой маркой PTFE (Polytetrafluoroethylene) или Teflon™. Его молекулярная структура представляет собой длинную цепочку углеродных атомов, окруженную «шубой» из атомов фтора. Именно эта прочная связь углерода с фтором, одним из самых активных элементов, и обуславливает его инертность.

Ключевые свойства, делающие PTFE идеальным материалом для прокладок:

1. Абсолютная химическая инертность: Это главное преимущество. Фторопласт-4 стоек к воздействию практически всех известных агрессивных сред при температурах до +200 °C. Он не растворяется и не набухает в концентринных кислотах (серной, соляной, азотной, плавиковой), царской водке, щелочах любой концентрации, органических растворителях, сильных окислителях и галогенах (хлор, бром). Лишь расплавы щелочных металлов и трехфтористый хлор способны его разрушить.

2. Диапазон рабочих температур: От -269 °C (температура жидкого гелия) до +260 °C. При этом материал не становится хрупким на холоде и не размягчается при высоких температурах, сохраняя свою форму и механические свойства.

3. Антиадгезионные свойства («эффект тефлона»): Поверхность PTFE имеет крайне низкую поверхностную энергию. К ней ничего не прилипает, что делает прокладки идеальными для применения в пищевой и фармацевтической промышленности, где важно избежать загрязнения продукта или образования налета на уплотнении.

4. Высокие диэлектрические характеристики: Материал является прекрасным изолятором, что позволяет использовать такие прокладки в электрохимических процессах и оборудовании, где важно исключить электрохимическую коррозию.

5. Физиологическая инертность и безопасность: PTFE биологически инертен, одобрен для контакта с пищевыми продуктами (FDA, EC 1935/2004) и фармакопейными веществами. Это делает его незаменимым в производстве продуктов питания, напитков и лекарств.

Недостатки чистого PTFE и пути их устранения

Несмотря на выдающиеся химические свойства, чистый (не модифицированный) фторопласт имеет несколько серьезных недостатков, ограничивающих его применение:

• Холодная текучесть (ползучесть): Под длительной механической нагрузкой PTFE склонен к пластической деформации, «протекает» из-под фланцев, что приводит к потере герметичности и необходимости частой подтяжки соединений.

• Низкая механическая прочность и износостойкость: Материал достаточно мягкий и может быть легко поврежден при монтаже или выдавливаться в зазоры при высоком давлении.

• Высокий коэффициент термического расширения: При нагреве прокладка значительно расширяется, а при остывании сжимается, что может нарушить герметичность фланцевого соединения в термоцикличных режимах.

• Низкая теплопроводность: ПТФЭ плохо проводит тепло, что может создавать локальные перегревы во фланцевом соединении.

Для борьбы с этими недостатками были разработаны модифицированные виды фторопласта:

1. Наполненный PTFE: В базовую полимерную матрицу добавляют различные наполнители, которые drastically улучшают механические свойства:

   • Стекловолокно: Повышает прочность на сжатие, снижает ползучесть и износ.

   • Графит, дисульфид молибдена (MoS₂): Улучшают антифрикционные свойства, снижают трение, дополнительно повышают стойкость к ползучести.

   • Углеродное волокно: Значительно увеличивает прочность и жесткость, снижает коэффициент трения и тепловое расширение.

   • Нержавеющая сталь, бронза: Металлические наполнители резко повышают стойкость к сжатию, теплопроводность и снижают ползучесть, но несколько снижают химическую стойкость.

2. Пористый (экспандированный) PTFE (ePTFE): Материал с микропористой структурой, обладающий высокой гибкостью и упругостью. Из него изготавливают прокладки, способные компенсировать неровности поверхностей и небольшие перекосы фланцев.

Выбор между чистым и наполненным фторопластом — всегда компромисс между химической стойкостью и механическими характеристиками.

Технологии изготовления плоских прокладок из фторопласта

1. Штамповка (вырубка) из листового материала: Самый распространенный и экономичный способ для серийного производства прокладок стандартных размеров (DN, PN). Лист PTFE помещается под пресс, где с помощью пуансона и матрицы вырубается прокладка нужной геометрии.

2. Фрезерование на ЧПУ: Современный и гибкий метод, идеально подходящий для единичного и мелкосерийного производства, прототипирования и изготовления прокладок нестандартной формы и больших диаметров. Фрезерный станок с числовым программным управлением с высокой точностью вырезает контур из цельного листа.

3. Склеивание (для крупногабаритных прокладок): Если требуется прокладка очень большого диаметра, а листа нужного размера нет, ее могут изготовить из нескольких сегментов, которые затем аккуратно спаивают или склеивают с помощью специальных технологий.

4. Формование: Специальные методики (прессование, экструзия) используются для создания прокладок сложного сечения или из наполненных композиций.

Области применения: Где без них не обойтись

Плоские прокладки из фторопласта нашли применение практически во всех отраслях промышленности, где встречаются агрессивные среды:

• Химическая и нефтехимическая промышленность: Аппараты, реакторы, колонны, трубопроводы для перекачки кислот, щелочей, хлора, растворителей.

• Фармацевтическая и биотехнологическая промышленность: Герметизация ферментеров, автоклавов, систем чистых сред (CIP/SIP), где критически важны стерильность и отсутствие контаминации.

• Пищевая промышленность: Линии розлива, емкости для агрессивных продуктов (например, фруктовые соки, уксус), теплообменники, клапаны.

• Электронная промышленность: Производство полупроводников и печатных плат, где используются высокоагрессивные травильные растворы и кислоты.

• Энергетика: Оборудование для очистки дымовых газов (скрубберы), работающее с кислыми средами.

• Водоподготовка и очистка сточных вод: Системы дозирования реагентов (хлор, флокулянты).

Особенности монтажа и эксплуатации

Работа с прокладками из PTFE имеет свою специфику:

1. Подготовка поверхностей: Фланцы должны быть гладкими, без задиров и рисок, чтобы не повредить мягкий материал. Рекомендуется чистота поверхности не грубее Ra 3,2 – 6,3 мкм.

2. Выбор толщины: Для большинства применений достаточно прокладок толщиной 1,5 – 3 мм. Более толстые прокладки сильнее подвержены ползучести.

3. Момент затяжки: Крайне важно не перетянуть фланцы! Чрезмерное усилие затяжки приводит к необратимой деформации (холодной текучести) прокладки. Затяжку необходимо производить динамометрическим ключом с моментом, рассчитанным исходя из давления среды, размера фланца и типа прокладки. Обязательна крестовая схема затяжки для обеспечения равномерного давления.

4. Термоциклирование: При частых циклах нагрева-остывания может потребоваться периодическая подтяжка фланцевых соединений из-за высокого коэффициента теплового расширения PTFE.

5. Одноразовость: Прокладки из фторопласта, как и большинство других, являются одноразовыми элементами. После демонтажа фланцевого соединения прокладку подлежит обязательной замене на новую.

Заключение

Плоские прокладки из фторопласта — это блестящий пример того, как, казалось бы, простая деталь решает самые сложные инженерные задачи. Их уникальная химическая стойкость в сочетании с широким температурным диапазоном и безопасностью делает их незаменимым компонентом в современных высокотехнологичных отраслях. Понимание их свойств, ограничений (таких как склонность к ползучести) и правил монтажа позволяет инженерам и монтажникам создавать надежные, долговечные и безопасные соединения, способные годами работать в условиях, где другие материалы быстро сдаются. Это не просто кусок пластика, это высокотехнологичное изделие, от которого зачастую зависит бесперебойность всего производства.

На нашем сайте Вы можете купить плоские прокладки из фторопласта оптом по ценам компании изготовителя - Гермет-Урал!
