Производство уплотнительных колец и прокладок из ТРГ

Терморасширенный графит: уникальный материал будущего

Основа всего производства — сам материал. ТРГ получают из природного чешуйчатого графита путем его обработки в сильных кислотах с последующим мгновенным нагревом до высоких температур (до 1000 °C и выше). В результате этого процесса интеркалированные кислоты внутри кристаллической решетки графита испаряются, многократно раздвигая слои. Образуется так называемый «графовский червь» — объемная, пористая, но при этом структурно цельная масса с чрезвычайно низкой плотностью.

Ключевые свойства ТРГ, делающие его идеальным для уплотнений:

1. Термостойкость: Рабочий диапазон температур от -200 °C до +3000 °C (в инертной среде или вакууме). В окислительной атмосфере он стабилен до +450 °C, а с антиоксидантными пропитками — до 800-900 °C. Это свойство — одно из главных преимуществ.

2. Химическая инертность: ТРГ устойчив к большинству агрессивных сред: кислотам, щелочам, растворителям, органическим соединениям. Исключение составляют сильные окислители при высоких температурах.

3. Пластичность и компрессионная упругость: Материал легко сжимается под небольшим усилием, заполняя малейшие неровности поверхностей фланцев, а после снятия нагрузки частично восстанавливает свою форму, компенсируя вибрации и термические расширения.

4. Газо- и герметичность: Благодаря своей чешуйчатой структуре, ТРГ создает непроницаемый барьер для жидкостей и газов даже при низком уплотнительном давлении.

5. Самосмазывающиеся свойства: Графит выступает в роли твердой смазки, что облегчает монтаж и предотвращает прикипание прокладки к фланцам.

Технологический процесс производства

Производство уплотнений из ТРГ — это многоэтапный процесс, требующий точного оборудования и контроля качества.

Подготовка сырья и каландрирование

Исходный терморасширенный графит в виде объемных «червей» сначала уплотняют и превращают в однородный листовой материал. Это происходит на каландрах — машинах с системой валков. Графит пропускают между валами, постепенно уменьшая зазор, в результате чего получают рулонный графитовый лист (фольгу) заданной толщины — от десятых долей миллиметра до нескольких миллиметров. Этот этап критически важен для обеспечения равномерной плотности и отсутствия внутренних дефектов.

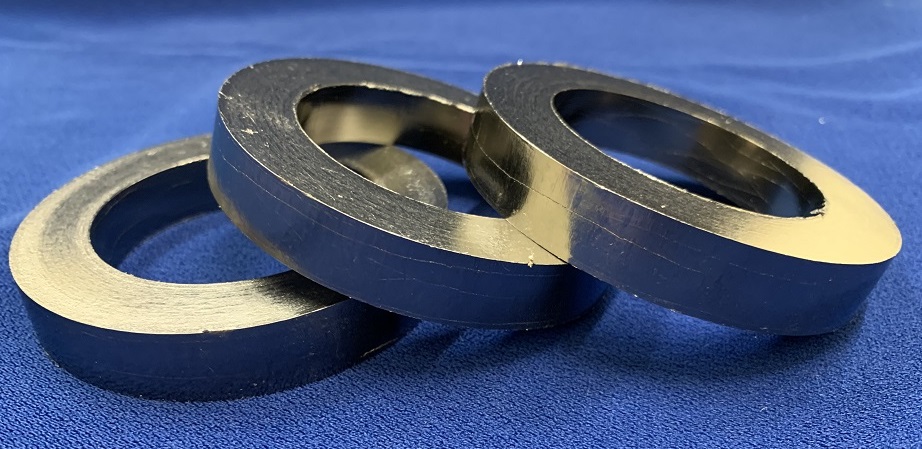

Производство уплотнительных колец из ТРГ

Этот процесс заслуживает отдельного, более детального рассмотрения. Производство колец ориентировано на создание изделий с идеальной геометрией и гладкой кромкой, что особенно важно для статических уплотнений в закрытых канавках (гланцевых соединениях, насосах, арматуре).

• Лазерная резка: Это самый современный и преобладающий метод для производства уплотнительных колец из ТРГ. Технология обладает рядом ключевых преимуществ:

  • Высочайшая точность: Лазерный луч, управляемый ЧПУ, позволяет вырезать кольца с идеально соблюденными внутренними и внешними диаметрами, что критически важно для посадки в канавку. Допуски могут достигать сотых долей миллиметра.

  • Чистота кромки: Лазер «запаивает» края графита в процессе резки, предотвращая осыпание и пыление материала. Это обеспечивает чистоту монтажа и отсутствие загрязнений в рабочей системе.

  • Гибкость: На одном листе можно разместить и одновременно вырезать кольца разных диаметров, минимизируя отходы материала. Метод идеален для средних и малых серий, а также для изготовления колец нестандартного размера.

  • Отсутствие механического напряжения: В отличие от штамповки, лазер не оказывает давления на материал, что исключает риск деформации тонкого графитового листа.

• Штамповка (вырубка): Этот метод применяется в крупносерийном производстве, когда необходимо изготовить десятки или сотни тысяч одинаковых колец.

  • Процесс осуществляется на механических или гидравлических прессах с использованием специального инструмента — штампа-пуансона. Пуансон, имеющий форму кольца, с усилием просекает графитовый лист.

  • Главные преимущества — высочайшая производительность и низкая себестоимость единицы продукции при больших объемах.

  • Недостатки: необходимость изготовления дорогостоящего штампа для каждого нового размера, возможность появления «бахромы» на кромке, требующей дополнительной очистки, а также большее количество отходов материала по сравнению с лазерной раскройкой.

• Фрезерование/Вырубка на токарном станке: Для опытных образцов или единичных заказов иногда используется метод механической обработки на станках с ЧПУ. Графитовый лист или предварительно спрессованная заготовка фиксируется, и режущий инструмент (фреза или резец) вытачивает кольцо по заданному контуру. Метод универсален, но менее производителен и может давать больше пыли.

Производство уплотнительных спирально-навитых прокладок (СНП)

Это отдельная, высокотехнологичная ветвь производства. Спирально-навитая прокладка — это композитное изделие, состоящее из чередующихся витков V-образной ленты из ТРГ и металлической (обычно из нержавеющей стали) ленты. Они навиваются на специальном станке, где сердцевину образует графит, обеспечивающий герметизацию, а металл выполняет роль каркаса, придающего прокладке прочность, упругость и стойкость к высоким давлениям. В конце на прокладку устанавливают центрирующее металлическое кольцо, которое предотвращает перекос и чрезмерное сжатие.

Дополнительная обработка и пропитка

Для придания материалу особых свойств готовые изделия (как кольца, так и прокладки) могут подвергаться дополнительной обработке:

• Пропитка: Изделия пропитывают различными составами для снижения пыления, повышения прочности на разрыв и, что самое важное, для увеличения стойкости к окислению. В качестве пропиток используют полимеры (например, акриловые), фосфаты металлов, термореактивные смолы.

• Облицовка (армирование): Для повышения механической прочности и защиты хрупкого графита от повреждений при монтаже и эксплуатации, прокладки и кольца могут ламинироваться тонкой металлической фольгой (например, из нержавеющей стали, никеля, меди) или покрываться полимерными пленками. Это создает барьер для окисления и делает изделие более долговечным.

Контроль качества

Каждая партия изделий проходит строгий контроль. Проверяются геометрические размеры (с помощью калибров, микрометров и оптических измерительных систем), плотность материала, однородность структуры. Для ответственных применений может проводиться выборочное испытание на герметичность и сжимаемость на специальных стендах.

Области применения: где востребованы уплотнения из ТРГ

Благодаря своим уникальным свойствам, прокладки из терморасширенного графита нашли применение в самых требовательных отраслях промышленности:

Заключение

Производство уплотнительных колец и прокладок из терморасширенного графита — это не просто ремесло, а точная инженерная дисциплина. Оно превращает сыпучий, хрупкий материал в высокоэффективный барьер, способный противостоять огню, химии и экстремальным давлениям. От этапа каландрирования до финальной лазерной резки или сложной навивки — каждый шаг направлен на создание изделия, которое гарантирует безопасность, надежность и долговечность работы критически важного оборудования по всему миру. В эпоху развития высокотехнологичных отраслей значение этого материала и мастерства его обработки будет только возрастать.
