ГОСТ и ТУ для плоских прокладок

Плоские прокладки являются одним из самых распространенных и критически важных элементов уплотнения в современной промышленности. Их задача — создать герметичное соединение между двумя плоскими поверхностями фланцев, крышек, люков и других деталей, предотвращая утечки рабочих сред (жидкостей, газов, паров) и защищая системы от попадания загрязнений. Чтобы обеспечить надежность и безопасность тысяч инженерных систем, производство и параметры этих, казалось бы, простых изделий строго регламентированы.

ГОСТ и ТУ: В чем разница и что важнее?

• ГОСТ (Государственный стандарт) — это межгосударственный стандарт, обязательный к применению в странах СНГ для определенных видов продукции. Он устанавливает единые, унифицированные требования к размерам, материалам, допускам и методам испытаний для массово производимых изделий. Преимущество ГОСТ — взаимозаменяемость: прокладка, изготовленная по ГОСТ одним заводом, гарантированно подойдет вместо такой же прокладки от другого производителя.

• ТУ (Технические условия) — это внутренний документ предприятия-изготовителя, который разрабатывается для продукции, не охваченной ГОСТ, или для которой требуется установить более высокие или специфические требования. ТУ могут регламентировать уникальные составы материалов, специальные размеры под нужды конкретного заказчика или улучшенные эксплуатационные характеристики.

Важно понимать: ТУ не могут противоречить ГОСТ, но могут его дополнять и ужесточать. Для ответственных применений, где стандартные решения не подходят, именно ТУ становятся основным руководящим документом.

Рассмотрим подробно основные типы плоских прокладок, их стандартизацию и области применения.

1. Прокладки плоские PTFE (фторопластовые, тефлоновые)

Прокладки из политетрафторэтилена (PTFE, он же фторопласт-4) являются золотым стандартом для работы с агрессивными средами.

• Ключевые свойства: Абсолютная химическая стойкость практически ко всем известным кислотам, щелочам и органическим растворителям (за исключением расплавленных щелочей и фтора при высоких температурах). Диапазон рабочих температур от -70°C до +250°C. Имеют антиадгезионные свойства («эффект неналипания»), низкий коэффициент трения.

• Стандартизация (ГОСТ):

  • ГОСТ 10007-80 «Пленка из фторопласта-4. Технические условия». Этот стандарт регламентирует сам листовой материал, из которого впоследствии вырубаются прокладки.

  • Размеры прокладок часто определяются по чертежам, прилагаемым к ГОСТ на конкретные типы соединений (фланцевые ГОСТ 12815-80, 12820-80 и т.д.), или изготавливаются по индивидуальным чертежам заказчика.

• Технические условия (ТУ): Производители часто разрабатывают ТУ для PTFE-прокладок с добавками (стекловолокно, графит, углерод), которые улучшают механическую прочность, снижают ползучесть («холодную текучесть») материала и расширяют температурный диапазон.

• Область применения: Химическая, нефтехимическая, фармацевтическая и пищевая промышленность. Уплотнение аппаратов, трубопроводов, насосов и арматуры, работающих с агрессивными средами.

2. Плоские резиновые прокладки

Это самая обширная группа, отличающаяся универсальностью и широким диапазоном свойств в зависимости от типа каучука.

• Ключевые свойства: Эластичность, способность компенсировать незначительные неровности поверхностей, хорошие амортизирующие свойства. Свойства варьируются в зависимости от основы:

  • Маслобензостойкая резина (MBP): Стойкость к маслам, бензину, топливу.

  • Термостойкая резина: Работа при повышенных температурах (например, кремнийорганическая резина).

  • Пищевая резина: Безопасна для контакта с продуктами питания (например, резина на основе EPDM или силикона).

• Стандартизация (ГОСТ):

  • ГОСТ 7338-90 «Прокладки резиновые плоские. Общие технические условия». Это основной стандарт, который классифицирует прокладки по типам (I — для воды, II — для бензина и масел, III — для агрессивных сред), устанавливает требования к твердости, прочности на разрыв и остаточной деформации.

  • Размеры часто задаются по ГОСТ 15180-86 (для круглых сечений) или другими отраслевыми стандартами.

• Технические условия (ТУ): ТУ разрабатываются для резиновых смесей специального назначения, например, с повышенной стойкостью к конкретному химикату, с особыми требованиями по электропроводности или для работы в экстремальных температурных условиях.

• Область применения: Водоснабжение и канализация, автомобильная промышленность, общее машиностроение, гидравлические и пневматические системы, бытовая техника.

3. Плоские силиконовые прокладки

Силикон (силиконовая резина) занимает особое место среди эластомеров благодаря своей уникальной термостойкости и гигиеничности.

• Ключевые свойства: Рабочий температурный диапазон от -60°C до +250°C (кратковременно до 300°C). Сохраняет эластичность на холоде. Инертность, не имеет запаха и вкуса, что делает его идеальным для пищевой и медицинской отраслей. Обладает хорошей стойкостью к озону и ультрафиолету.

• Стандартизация (ГОСТ): Силиконовые прокладки также часто изготавливаются в соответствии с ГОСТ 7338-90, где они относятся к группам, стойким к тепловому старению и агрессивным средам. Однако чаще производство ведется по:

• Технические условия (ТУ): ТУ являются основным документом для силиконовых прокладок, так как они позволяют точно регламентировать:

  • Пищевые и медицинские допуски (FDA, USP Class VI, ЕС 1935/2004).

  • Специальные требования к цвету и твердости.

  • Стойкость к пару (для автоклавов и стерилизаторов).

• Область применения: Пищевая промышленность (уплотнение чанов, трубопроводов для напитков), медицинское оборудование (аппараты ИВЛ, упаковка лекарств), автомобильная промышленность (уплотнения в системах подачи воздуха), бытовая техника (кофе-машины, мультиварки).

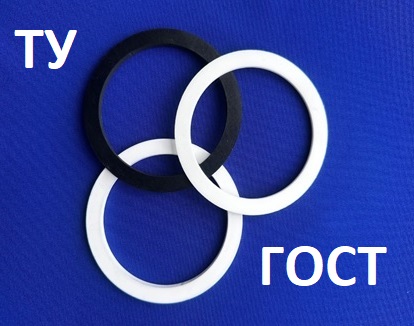

4. Прокладки плоские круглые (включая прокладка-кольцо плоская)

Это не отдельный материал, а классификация по форме. Такие прокладки могут быть изготовлены из любого из перечисленных выше материалов (PTFE, резины, силикона, паронита, картона).

• Ключевые свойства: Зависят от материала изготовления. Главная особенность формы — простота изготовления (вырубка, лазерная резка) и универсальность применения.

• Стандартизация (ГОСТ):

  • ГОСТ 15180-86 «Прокладки резиновые круглого сечения для пневмо- и гидроаппаратуры. Конструкция и размеры». Стандарт специально для круглых уплотнений в гидравлических и пневматических системах.

  • Многие круглые прокладки изготавливаются по размерам, указанным в стандартах на конкретные изделия (фланцы, крышки, фильтры).

• Прокладка-кольцо плоская: Это, по сути, круглая прокладка с большим внутренним отверстием, визуально напоминающая плоское кольцо. Ее размеры (внутренний и внешний диаметр, толщина) являются ключевыми параметрами. Она используется там, где необходимо герметизировать соединение вокруг сквозного отверстия (например, фланцевое соединение труб).

• Область применения: Универсальна — от уплотнения крышек и люков до фланцевых соединений в трубопроводах и гидравлических системах.

Критерии выбора: Что учитывать помимо стандартов?

Выбор типа прокладки и материала — это всегда компромисс на основе анализа следующих параметров:

1. Рабочая среда: Какая жидкость или газ будет контактировать с прокладкой? (вода, пар, масло, кислота, щелочь, пищевой продукт).

2. Температура: Минимальная и максимальная рабочая температура, а также возможны ли термические удары.

3. Давление: Уплотняемое давление в системе. Для плоских прокладок из мягких материалов оно, как правило, не должно превышать 10-25 бар.

4. Требования к чистоте и безопасности: Пищевые, медицинские или электронные допуски.

5. Конструкция соединения: Качество поверхностей, усилие затяжки, тип фланца.

Заключение

Мир плоских прокладок далек от примитивности. Это высокотехнологичные изделия, правильный выбор которых напрямую влияет на безопасность, эффективность и долговечность оборудования. Понимание различий между ГОСТ и ТУ, а также знание свойств основных материалов (PTFE, резины, силикона) позволяет инженерам и технологам делать обоснованный и безошибочный выбор. Всегда требуйте от поставщика предоставления паспорта качества или сертификата соответствия, где четко указано, по какому ГОСТ или ТУ изготовлена прокладка — это ваша гарантия качества и надежности.
