Набивка сальников компенсаторов: технология, материалы и практика обеспечения герметичности тепловых сетей

1. Конструкция и принцип работы сальникового компенсатора

Чтобы понять важность процесса набивки, необходимо разобраться в устройстве узла. Сальниковый компенсатор состоит из:

• Неподвижного корпуса: Приваривается к неподвижной опоре трубопровода.

• Подвижного стакана (тура): Входит в корпус и может перемещаться вдоль оси, компенсируя удлинение или укорочение трубопровода.

• Сальниковой камеры: Кольцевой зазор между корпусом и стаканом.

• Набивки: Уплотнительный материал, плотно уложенный в сальниковую камеру.

• Поджимного устройства: Фланец с болтами или накидная гайка, которые создают осевое давление на набивку, заставляя ее расширяться радиально и герметизировать зазор.

• Предохранительное кольцо (стопорное): Устанавливается в нижней части камеры и предотвращает выдавливание набивки внутрь компенсатора при чрезмерном поджатии.

Принцип работы: При нагреве трубопровод удлиняется, перемещая стакан внутрь корпуса. Набивка обеспечивает герметичность, позволяя стакану свободно двигаться, но не пропуская теплоноситель наружу. Износ уплотнения происходит как от постоянного трения о движущуюся поверхность стакана, так и от высоких температур и давления среды.

2. Материалы для набивки: От асбеста к современным композитам

Выбор материала – первый и определяющий этап всего процесса. Он должен соответствовать жестким условиям эксплуатации: температура до 150-200 °C (в сетях до 150 °C) и даже выше (в магистралях), давление до 25 атм., постоянное циклическое движение, воздействие горячей воды с растворенным кислородом и реагентами.

Исторический материал – асбест

Традиционно для этих целей использовалась набивка из импрегнированного (пропитанного) асбестового шнура с различными пропитками (графитовая, масляная). Асбест обладал прекрасной термостойкостью и упругостью. Однако доказанная канцерогенная опасность асбестовой пыли привела к повсеместному запрету его использования. Сегодня его применение в новых проектах недопустимо и регламентируется строжайшими нормами безопасности при ремонте старых узлов.

Современные безасбестовые материалы

На смену пришли более безопасные и эффективные аналоги:

1. Графитовые набивки: Лидер рынка. Изготавливаются из экспандированного (вспученного) графита. Обладают исключительной химической и температурной стойкостью (до +1600°C в инертной среде, в реальных условиях до +500–600°C). Графит обладает самосмазывающимися свойствами, низким коэффициентом трения и отличной упругостью. Выпускаются в виде листов, шнуров или готовых колец (самый удобный вариант). Это оптимальный выбор для большинства компенсаторов в тепловых сетях.

2. Набивки на основе ПТФЭ (фторопласта): Обладают уникальной химической стойкостью и очень низким трением. Идеальны для сред, где графит нестоек (сильные окислители, некоторые щелочи). Температурный предел ограничен +260°C.

3. Синтетические волокна (арамид, углеродное волокно): Очень прочные и износостойкие, часто комбинируются с графитом или ПТФЭ для улучшения механических характеристик и стойкости к выдавливанию.

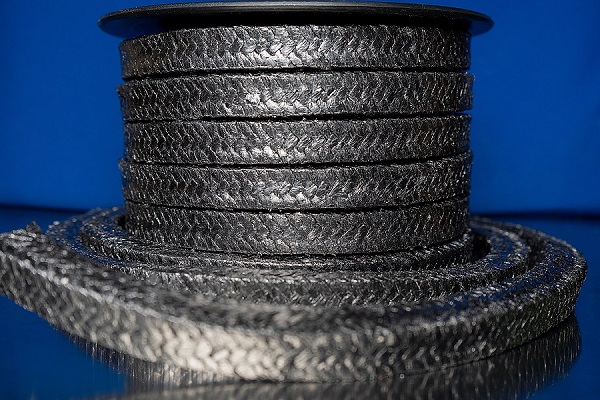

Вывод: Для подавляющего большинства работ по ремонту компенсаторов систем отопления и теплоснабжения используется безасбестовая графитовая набивка в виде шнура квадратного или прямоугольного сечения.

3. Технологический процесс набивки сальника компенсатора

Это ответственная операция, требующая строгого соблюдения последовательности. Работы проводятся на отключенном, остывшем и осушенном участке трубопровода.

Этап 1: Подготовка и демонтаж

• Остановка и осушение: Участок трубопровода с компенсатором должен быть отключен от давления, полностью остыть и дренирован. Устанавливаются заглушки.

• Демонтаж старой набивки: Равномерно ослабляются и выкручиваются болты поджимного фланца. Фланец аккуратно снимается. Важнейшая операция: С помощью специальных сальниковых крюков (не отверток или зубил!) старая набивка полностью извлекается из камеры. Необходимо удалить все без исключения остатки, не повредив при этом зеркало подвижного стакана и стенки самой камеры.

• Очистка и ревизия: Поверхность стакана (тура) и сальниковая камера тщательно очищаются от продуктов износа, окалины и грязи. Проводится визуальный осмотр: на стакане не должно быть глубоких рисок, коррозии или деформаций. Незначительные повреждения зашлифовываются, серьезные дефекты требуют замены узла. Проверяется состояние предохранительного кольца.

Этап 2: Подготовка и нарезка новой набивки

• Определение размера: Сечение набивки должно точно соответствовать ширине и глубине сальниковой камеры.

• Нарезка колец: Категорически запрещено нарезать кольца «по наружному диаметру» или «на глаз». Правильный метод: шнур плотно наматывается на оправку, диаметр которой равен диаметру стакана компенсатора. Каждый виток при этом плотно прижимается к предыдущему. По образовавшемуся желобу делается аккуратный рез ножом или ножницами. В результате получаются кольца с идеально ровным и точным стыком.

Этап 3: Укладка набивки

• Укладка колец: Подготовленные кольца укладываются в сальниковую камеру по одному. Ключевое правило: Стыки каждого последующего кольца должны быть смещены относительно стыков предыдущего на 90° (минимум на 45°). Это предотвращает образование прямого канала для утечки.

• Уплотнение: Каждое уложенное кольцо должно быть тщательно уплотнено с помощью специального деревянного или медного инструмента (оправки) и киянки. Запрещено использовать стальной инструмент – он повредит мягкий графит и поверхность стакана. Уплотнение производится равномерно по всей окружности. После укладки 2-3 колец можно временно установить поджимной фланец и слегка поджать его для предварительного уплотнения всего пакета, после чего снять и продолжить укладку.

Этап 4: Поджим и завершение работ

• Установка фланца: После укладки последнего кольца (общее количество должно быть таким, чтобы фланец встал на свое посадочное место) устанавливается поджимной фланец.

• Первичная затяжка: Болты затягиваются вручную крест-накрест до момента соприкосновения фланца с корпусом.

• Окончательная затяжка: Окончательная затяжка производится динамометрическим ключом с моментом, указанным в технической документации на компенсатор или набивку. Нельзя перетягивать болты! Чрезмерное усилие передавит графит, увеличит трение и приведет к быстрому износу и заклиниванию компенсатора. Недостаточное усилие приведет к протечке.

• Запуск: После завершения работ система заполняется теплоносителем. В первые часы работы возможна незначительная протечка пара для приработки уплотнения. В дальнейшем, после прогрева и окончательной осадки набивки, может потребоваться небольшая дополнительная подтяжка болтов (как правило, не более чем на 1/6 оборота каждого болта). Полное отсутствие протечки сразу после затяжки часто свидетельствует о перетяжке.

4. Типичные ошибки и их последствия

• Использование несоответствующего материала: Применение дешевых или непредназначенных для высоких температур материалов приводит к их выгоранию, уплотнению и потере герметичности.

• Неправильная нарезка колец: Косой или неровный рез, кольца не по размеру создают зазоры для утечки.

• Отсутствие смещения стыков: Все стыки в одной линии – прямой путь для теплоносителя наружу.

• Неравномерная затяжка: Перекос поджимного фланца, ведущий к неравномерному износу набивки и протечке с одной стороны.

• Чрезмерная затяжка («сила есть – ума не надо»): Самая распространенная и грубая ошибка. Приводит к:

  • Резкому увеличению усилия хода компенсатора.

  • Перегреву и ускоренному износу набивки.

  • Заклиниванию подвижного стакана и потере компенсирующей способности.

  • Деформации и повреждению всего узла компенсатора.

Заключение

Набивка сальника компенсатора – это не простая «замена прокладки», а точная инженерная операция, требующая понимания принципов работы узла, правильного выбора материалов и строгого соблюдения технологии выполнения. Пренебрежение любым из этапов ведет к снижению эффективности, частым ремонтам и, в конечном счете, к аварии на тепловой сети. Грамотно выполненная набивка современными графитовыми материалами с соблюдением всех норм – это гарантия долгой и надежной службы одного из самых критичных элементов трубопровода, обеспечивающего стабильность теплоснабжения тысяч потребителей.
