Набивка сальниковая фторопластовая: особенности производства и сфера применения

В современных отраслях промышленности, где оборудование работает с агрессивными средами, высокими температурами и под давлением, требования к уплотнительным материалам исключительно высоки.

Что такое фторопластовая сальниковая набивка?

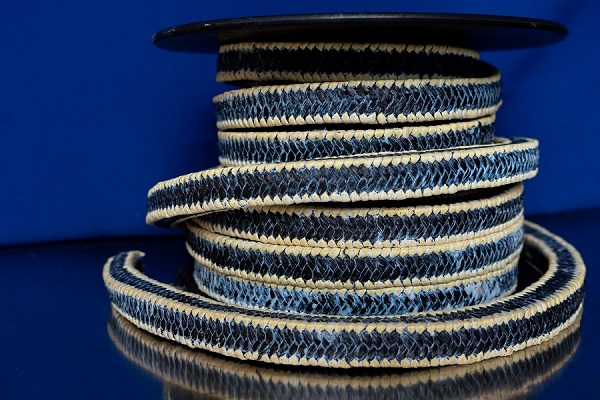

Это уплотнительный материал, изготовленный из волокон политетрафторэтилена (ПТФЭ, он же фторопласт-4), известного под торговой маркой «Тефлон». Набивка поставляется в виде жгутов квадратного, прямоугольного или круглого сечения, которые наматываются в сальниковую камеру (коробку) для предотвращения утечки рабочей среды вдоль движущихся частей оборудования.

Ее ключевые потребительские свойства:

• Универсальная химическая стойкость: Инертна к большинству агрессивных сред — кислотам, щелочам, растворителям, окислителям (кроме расплавленных щелочей и фтора при высоких температурах).

• Широкий температурный диапазон: Сохраняет работоспособность от -260°C до +290°C, а с специальными наполнителями — и до +320°C.

• Антиадгезионность: К набивке не прилипают загрязнения и продукты среды, что облегчает ее обслуживание и предотвращает заклинивание вала.

• Самосмазываемость: Низкий коэффициент трения ПТФЭ снижает износ и нагрев как самой набивки, так и сопрягаемого вала (штока).

• Эластичность и гибкость: Легко монтируется в сальниковую камеру, повторяя ее форму.

• Соответствие санитарным нормам: Пригодна для использования в пищевой, фармацевтической и косметической промышленности (имеет сертификаты FDA, USDA).

Особенности производства: от сырья к готовому жгуту

Производство фторопластовой набивки — это многоэтапный процесс, от которого напрямую зависят ее эксплуатационные характеристики.

1. Подготовка сырья

Основой служит мелкодисперсный порошок фторопласта-4. На этом этапе критически важна его очистка и подготовка. Для придания набивке специальных свойств в сырье могут добавляться различные наполнители:

• Графит: Повышает теплопроводность, улучшает антифрикционные свойства и снижает ползучесть материала.

• Стекловолокно: Значительно увеличивает механическую прочность, стойкость к абразивному изнору и сопротивление выдавливанию.

• Дисульфид молибдена (MoS2): Усиливает самосмазывающиеся свойства.

• Углеродные волокна: Повышают жесткость и термостойкость.

2. Формование заготовки

Подготовленная смесь порошка ПТФЭ и наполнителей проходит процесс паст-экструзии. Смесь перемешивается с технологической смазкой (например, с уайт-спиритом или нефрасом) до состояния пасты. Эта паста продавливается через фильеру (экструзионную головку) определенного профиля (квадратного, круглого), формируя непрерывный жгут-заготовку.

3. Волочение и спекание

Это ключевые этапы, определяющие структуру материала.

• Волочение: Заготовка последовательно протягивается через ряд фильер с постепенно уменьшающимся сечением. Это ориентирует макромолекулы полимера и уплотняет структуру, придавая материалу прочность.

• Спекание: Отформованный жгут проходит термообработку в печах при температуре, близкой к температуре плавления ПТФЭ (около 327°C). При этом удаляется технологическая смазка, а частицы полимера прочно спекаются друг с другом, образуя монолитную, пористую структуру. Именно после спекания материал приобретает свои знаменитые химические и термические свойства.

4. Плетение и пропитка (для плетеных набивок)

Альтернативной и очень распространенной технологией является изготовление плетеных набивок.

• Плетение: Волокна ПТФЭ (часто в виде нити) сплетаются на специальных станках в плотный жгут. Тип плетения (квадратное, круглое, оплетка в несколько слоев) влияет на плотность, гибкость и стойкость к выдавливанию.

• Пропитка: Сплетенный жгут пропитывается дисперсией ПТФЭ или суспензией с содержанием графита, силикона или других смазок. Это необходимо для заполнения пор, дополнительного снижения трения и повышения герметизирующих свойств. После пропитки набивка снова проходит термообработку для закрепления состава.

5. Калибровка и намотка

Готовый жгут калибруется до точных размеров, проходит визуальный и инструментальный контроль качества на соответствие техническим условиям (ТУ) и наматывается на катушки или упаковывается в бухты для отгрузки потребителю.

Сфера применения: где незаменима фторопластовая набивка

Благодаря своему уникальному набору свойств, эта набивка находит применение в самых требовательных отраслях:

1. Химическая и нефтехимическая промышленность:

• Насосы: Для перекачки концентрированных кислот (серной, соляной, азотной), щелочей, органических растворителей, хлорированных углеводородов.

• Арматура: Запорные, регулирующие и предохранительные клапаны на агрессивных технологических линиях.

• Реакторы и мешалки: Уплотнение вращающихся валов в аппаратах, где идет синтез химических веществ.

2. Фармацевтическая и пищевая промышленность:

• Насосы-дозаторы: Для перекачки сиропов, концентратов, фармацевтических субстанций, где критически важна чистота и отсутствие загрязнений.

• Гомогенизаторы и смесители: В производстве молочной продукции, напитков, соусов.

• Автоклавы и стерилизаторы: Работа в среде насыщенного пара при высоких температурах.

3. Целлюлозно-бумажная промышленность:

• Насосы для перекачки шламов и суспензий: Набивка демонстрирует стойкость как к агрессивным химикатам (хлор, щелок), так и к абразивному воздействию волокон.

4. Энергетика и ЖКХ:

• Насосы горячего водоснабжения и отопления: Устойчивость к высокой температуре и коррозионной воде.

• Арматура на паровых линиях: Уплотнение регулирующих клапанов и задвижек.

5. Криогенная техника:

• Оборудование для сжижения и хранения газов: Сохранение эластичности и герметизирующих свойств при экстремально низких температурах (жидкий кислород, азот).

Заключение

Фторопластовая сальниковая набивка — это не просто кусок уплотнительного материала, а результат сложного высокотехнологичного производства, которое превращает инертный полимер в надежное и долговечное решение для самых сложных задач герметизации. Ее способность работать в условиях, где другие материалы (асбестовые, арамидные, графитовые без связующего) бессильны, делает ее незаменимым компонентом в обеспечении безаварийной и экологически безопасной работы критически важного промышленного оборудования. Правильный подбор и монтаж этой набивки с учетом всех параметров работы — залог многолетней и безотказной службы любого узла уплотнения.
