Особенности вырезания прокладок из паронита по ГОСТ 15180-86

Что говорит ГОСТ 15180

ГОСТ 15180-86 устанавливает основные параметры, размеры и технические требования к плоским эластичным прокладкам, применяемым во фланцевых соединениях. Документ распространяется на прокладки из паронита, резины, фторопласта, картона и других листовых материалов. Для паронита ключевыми являются следующие положения:

• Конструкция и размеры. Прокладки должны соответствовать присоединительным размерам фланцев по ГОСТ 12815, ГОСТ 12820, ГОСТ 12821 и другим стандартам на фланцевую арматуру. Наружный и внутренний диаметры, а также диаметры отверстий под крепежные болты задаются чертежом или стандартом на конкретное фланцевое соединение.

• Предельные отклонения. Для наружного диаметра до 500 мм допуск составляет ±1,0 мм, свыше 500 мм — ±1,5 мм. Для внутреннего диаметра — аналогично.

• Качество поверхности. Кромки должны быть ровными, без надрывов, расслоений и трещин. Не допускаются заусенцы, способные повредить уплотнительные поверхности фланцев.

• Материал. Марка паронита выбирается по условиям эксплуатации — ПОН (общего назначения), ПМБ (маслобензостойкий), ПА (армированный) или ПК (кислотостойкий).

ГОСТ не регламентирует сам процесс резки — он задает конечные требования к изделию. Но для их выполнения необходимо строго соблюдать технологию раскроя и применять правильный инструмент.

Инструмент для вырезания: выбор под задачу

Качество кромки и точность геометрии напрямую зависят от режущего инструмента. Специалисты «Гермет-Урал» при производстве прокладок используют следующие типы оборудования и оснастки:

1. Вырубные штампы. Для серийного изготовления прокладок типовых размеров оптимальны штампы на гидравлических или эксцентриковых прессах. Штамп состоит из пуансона и матрицы, выполненных из инструментальной стали У8А или Х12Ф1 с твердостью после термообработки 58–62 HRC. Зазор между пуансоном и матрицей для паронита толщиной 1–4 мм должен составлять 0,05–0,12 мм на сторону. При меньшем зазоре кромка рвется, при большем — образуется заусенец. Преимущества штамповки — высокая производительность и идеальная повторяемость размеров. Ограничение — каждый типоразмер требует своей оснастки, что оправдано только для партий от 100 штук.

2. Циркульные круги и резцы. Для единичного и мелкосерийного производства незаменимы приспособления на базе циркульного круга. Режущий элемент — специальный нож-резец из быстрорежущей стали Р6М5 с углом заточки 18–25°. Конструкция позволяет выставлять наружный и внутренний диаметры с точностью до 0,5 мм, а также прорезать отверстия под болты по делительной окружности. В «Гермет-Урал» сконструировали собственный циркульный круг с твердосплавным резцом, который без переточки обрабатывает более 500 погонных метров паронита.

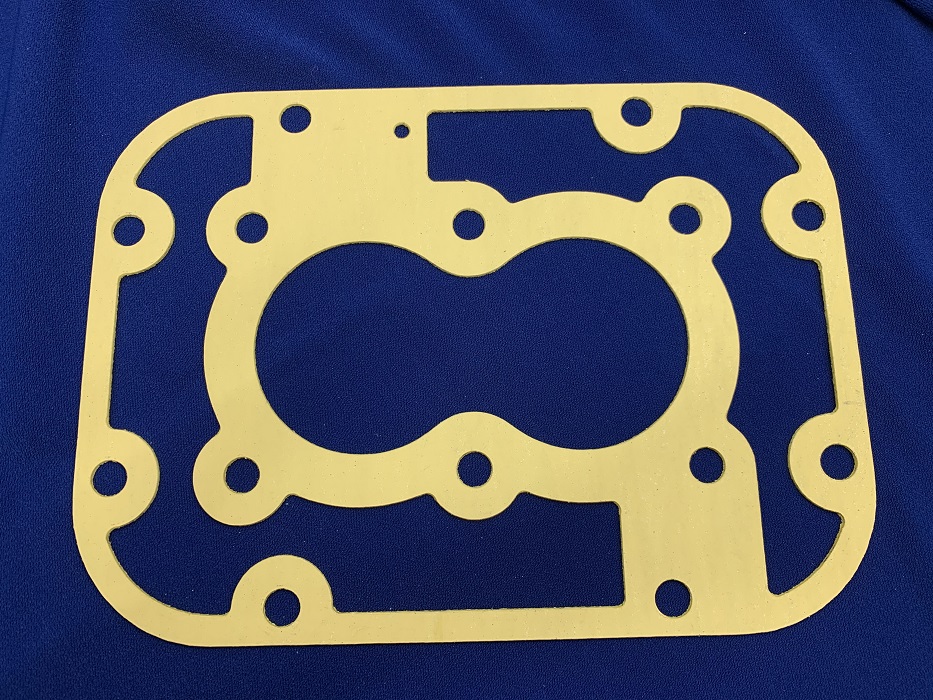

3. Плоттерная резка. Наиболее универсальный метод для прокладок сложной формы — не прямоугольных и не кольцевых. Используется фрезерный станок с числовым программным управлением либо лазерный плоттер. Для паронита лазерная резка имеет ограничения: асбестовые волокна плохо поддаются лазеру, образуется обугленная кромка с микротрещинами. Поэтому предпочтительна механическая обработка концевыми фрезами диаметром 1,5–3 мм на высоких оборотах (18–24 тыс. об/мин) с принудительным удалением пыли.

4. Ручной инструмент. Для ремонта на объекте, когда нужно оперативно изготовить прокладку по месту, используют пробойники для отверстий, роликовые ножи и ножницы по металлу. Главное правило — не применять абразивный отрезной круг («болгарку»). Абразив нагревает паронит, связующее (каучук) выгорает, кромка становится хрупкой и при обжатии крошится. Кроме того, абразивная пыль загрязняет уплотнительные поверхности.

Технологическая карта изготовления прокладки

Обобщим последовательность операций, принятую в производственном цехе «Гермет-Урал»:

Этап 1. Входной контроль листа. Проверяются толщина (микрометром в 4–6 точках), отсутствие расслоений, пузырей и посторонних включений. Лист должен быть выдержан в цехе не менее 24 часов при температуре +15…+25 °C для стабилизации размеров.

Этап 2. Разметка. На лист наносится разметка с учетом припусков на обработку и коэффициента использования материала. Для прокладок диаметром до 200 мм оптимальна шахматная раскладка, минимизирующая отходы. Разметку выполняют чертилкой или карандашом по шаблону; использование мела нежелательно, так как он снижает коэффициент трения и может спровоцировать выдавливание прокладки при эксплуатации.

Этап 3. Вырезание наружного контура. На циркульном круге выставляется радиус, равный половине наружного диаметра плюс 0,3–0,5 мм припуска на финишную обработку. Рез выполняется за один проход с равномерным нажимом. При работе с паронитом толщиной более 3 мм рекомендуется делать два-три прохода с постепенным заглублением резца: это предотвращает расслоение материала по торцу.

Этап 4. Вырезание внутреннего отверстия. Резец переставляется на внутренний радиус с вычетом припуска. Последовательность — сначала внутренний контур, потом наружный — применяется для крупных прокладок, чтобы исключить деформацию тонкого наружного кольца при вырезании середины.

Этап 5. Прорезка отверстий под крепеж. Отверстия выполняются пробойником или сверлом, заточенным под углом 120° (специальная заточка для слоистых материалов, исключающая вырывание волокон на выходе). Диаметр отверстия должен на 2–3 мм превышать диаметр болта или шпильки согласно ГОСТ 15180.

Этап 6. Финишная обработка кромок. Торцы зачищаются мелкозернистой шкуркой (зернистость 80–120) вручную или на шлифовальной бабке. Удаляются заусенцы и отслоившиеся фрагменты. Внутренний диаметр прокладки не должен перекрывать проходное сечение трубы — это особо контролируется для арматуры с полнопроходным шаром или клином.

Этап 7. Контроль качества. Проверяются геометрические размеры (штангенциркулем с ценой деления 0,05 мм), визуально оценивается отсутствие дефектов кромки, контролируется плоскостность (прокладка, уложенная на поверочную плиту, не должна иметь зазоров более 0,5 мм).

Этап 8. Маркировка и упаковка. Каждая прокладка или партия снабжается биркой с указанием марки паронита, типоразмера, номера партии и даты изготовления. Прокладки хранят в горизонтальном положении в стопах, исключающих деформацию.

Типичные ошибки при вырезании и их последствия

Опыт технического аудита, проводимого специалистами «Гермет-Урал» на предприятиях-заказчиках, позволяет выделить систематические ошибки:

Ошибка 1. Использование абразивного круга. Как уже говорилось, «болгарка» перегревает материал. Внешне прокладка выглядит нормально, но при затяжке фланца пережженная кромка выкрашивается, частицы паронита попадают в рабочую среду и могут заклинить золотник, повредить уплотнительные поверхности или забить фильтры.

Ошибка 2. Неправильный зазор между пуансоном и матрицей в штампе. При износе инструмента зазор увеличивается, на прокладке образуется тянутый заусенец. При монтаже он отрывается и попадает в полость трубопровода. На магистральных газопроводах это чревато повреждением рабочих колес нагнетателей.

Ошибка 3. Произвольное изменение толщины прокладки. Иногда в ремонтных цехах вырезают прокладку из паронита большей толщины, чем предусмотрено конструкцией, мотивируя это желанием «наверняка перекрыть неровности фланца». Это приводит к тому, что болты недотягиваются до расчетного усилия, а при термическом расширении прокладка чрезмерно обжимается и теряет упругость. Как следствие — утечка через 200–500 часов работы.

Ошибка 4. Отсутствие учета «языка» прокладки. У паронита при штамповке или резке с одной стороны может образовываться скос кромки — «язык». Если установить прокладку «языком» внутрь трубопровода, поток среды будет его отрывать. Правило: «язык» всегда ориентируется наружу, в сторону фланца.

Ошибка 5. Отказ от смазки. Паронит требует нанесения графитовой или масляной смазки перед установкой. Сухая прокладка прихватывается к фланцу, и при следующей разборке ее приходится сдирать, повреждая уплотнительные поверхности.

Автоматизация и серийное производство: как это устроено в «Гермет-Урал»

Собственное производство прокладок — это компетенция, которую мы развиваем не одно десятилетие. На участке раскроя установлены:

• Гидравлический пресс усилием 160 тонн для штамповки прокладок диаметром до 1200 мм из паронита, армированного металлической сеткой.

• Два фрезерных станка с ЧПУ для обработки нестандартных форм — овальных, прямоугольных со скруглением углов, сегментных.

• Координатно-пробивной станок для нанесения отверстий с точностью позиционирования ±0,1 мм.

Собственная инструментальная база позволяет проектировать и изготавливать штампы под любой запрос в течение 15 рабочих дней. Для заказчиков с регулярной потребностью это означает стабильное качество от партии к партии и точное соблюдение размеров.

Нормативная база, которую необходимо знать

При изготовлении и монтаже прокладок из паронита, помимо ГОСТ 15180-86, применяются следующие документы:

• ГОСТ 481-80 — Паронит и прокладки из него. Технические условия.

• ГОСТ 12815-80 — Фланцы арматуры, соединительных частей и трубопроводов на Ру до 20 МПа. Типы, присоединительные размеры и размеры уплотнительных поверхностей.

• ГОСТ Р 53561-2009 — Прокладки плоские эластичные для фланцевых соединений трубопроводов и арматуры. Общие технические условия.

• РД-13.220.01-КТН-0030-13 — Отраслевой регламент для объектов магистрального нефтепроводного транспорта, устанавливающий требования к прокладочным материалам.

Знание и применение этих норм — обязательное условие для технического специалиста, отвечающего за герметизацию фланцевых соединений.

Заключение

Вырезание прокладок из паронита по ГОСТ 15180 — это технологический процесс, требующий правильного инструмента, соблюдения режимов обработки и многоступенчатого контроля. Цена ошибки — не просто протечка, а остановка оборудования, потери продукта и, в худшем случае, аварийная ситуация. Компания «Гермет-Урал» предлагает два пути решения: поставку качественного листового паронита с технической поддержкой по раскрою для тех, кто предпочитает изготавливать прокладки самостоятельно, и централизованное производство готовых прокладок с гарантией точного соответствия чертежу. В любом из вариантов наши специалисты обеспечат консультации и документальное сопровождение. Герметичность начинается с правильно вырезанной прокладки, и мы знаем, как этого добиться.
