Сфера применения листовых материалов: графитовые и паронитовые прокладки

Графитовые и паронитовые прокладки применяются в энергетике, нефтегазовой отрасли, химической промышленности, машиностроении и других сферах, где требуется долговечное и надежное уплотнение. В данной статье рассмотрены особенности этих материалов, их преимущества и основные области использования.

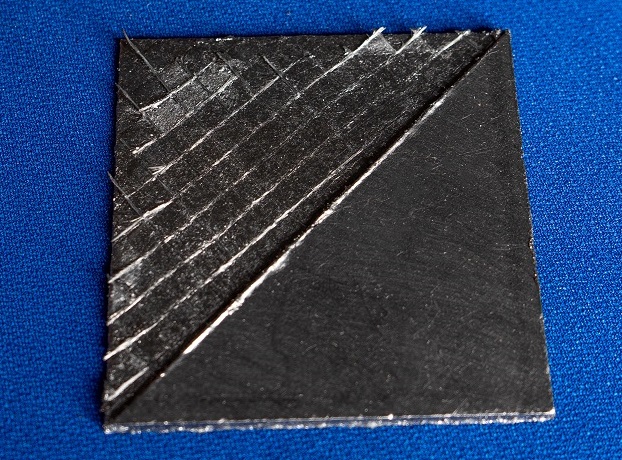

Графитовые листы для прокладок

Свойства и характеристики

Графитовые листы изготавливаются из натурального или синтетического графита, обладающего высокой термостойкостью и химической стойкостью. Этот материал выдерживает температуры от -200°C до +1000°C (в зависимости от типа и пропитки), что делает его незаменимым в условиях экстремальных тепловых нагрузок.

Ключевые свойства графитовых листов:

• Высокая теплопроводность, способствующая равномерному распределению температуры.

• Устойчивость к агрессивным средам, включая кислоты, щелочи и органические растворители.

• Гибкость и пластичность, позволяющие создавать прокладки сложной формы.

• Низкий коэффициент трения, уменьшающий износ сопрягаемых поверхностей.

• Отличная герметичность даже при высоком давлении.

Основные сферы применения

Графитовые прокладки используются в оборудовании, работающем в условиях высоких температур и агрессивных сред.

1. Нефтегазовая промышленность.
   Графитовые уплотнения применяются в трубопроводной арматуре, компрессорах, теплообменниках и насосах. Они обеспечивают герметичность соединений, предотвращая утечки нефтепродуктов и газов.

2. Химическая промышленность.
   В химических реакторах, автоклавах и системах перекачки агрессивных жидкостей графитовые прокладки устойчивы к коррозии и сохраняют свои свойства даже при длительном контакте с кислотами и щелочами.

3. Энергетика.
   В турбинах, котлах и парогенераторах графитовые листы используются для уплотнения фланцевых соединений, работающих под высоким давлением и температурой.

4. Автомобильная и авиационная промышленность.
   Графитовые прокладки применяются в системах выпуска отработанных газов, турбокомпрессорах и других высокотемпературных узлах.

5. Металлургия.
   В доменных печах, литейном оборудовании и системах охлаждения графит обеспечивает надежное уплотнение в условиях экстремальных тепловых нагрузок.

Типы графитовых прокладок

• Чистый графит (без пропитки) – подходит для сред с высокой температурой, но требует защиты от окисления.

• Пропитанный графит (фторопластом, смолами или металлами) – обладает улучшенной прочностью и устойчивостью к окислению.

• Армированный графит (с металлической сеткой) – применяется в условиях высокого давления и вибраций.

• Терморасширенный графит (ТРГ).

Паронитовые листы для прокладок

Свойства и характеристики

Паронит – это композитный материал на основе асбеста (или его заменителей), каучука и наполнителей. Он обладает высокой эластичностью, устойчивостью к маслам, воде и умеренным температурам (обычно до +400°C). В компании Гермет-Урал применяются листы из безасбестового паронита для производства прокладок, так как они экологически безопасны.

Преимущества паронита:

• Хорошая упругость, позволяющая компенсировать неровности поверхностей.

• Устойчивость к маслам, бензину, воде и слабым кислотам.

• Доступная стоимость по сравнению с металлическими и графитовыми прокладками.

• Простота обработки – паронит легко режется и штампуется.

Основные сферы применения

Паронитовые прокладки широко используются в системах, где требуется устойчивость к маслам и умеренным температурам.

1. Автомобильная промышленность.
   Паронит применяется в двигателях, коробках передач и топливных системах для уплотнения крышек, поддонов и фланцев.

2. Судостроение.
   В системах охлаждения, топливных магистралях и гидравлике паронитовые прокладки обеспечивают герметичность соединений.

3. Химическая и нефтеперерабатывающая промышленность.
   Паронит используется в трубопроводах, насосах и резервуарах для перекачки нефтепродуктов и химических веществ.

4. Промышленное оборудование.
   В компрессорах, насосах и теплообменниках паронитовые прокладки предотвращают утечки рабочих сред.

5. Коммунальное хозяйство.
   В системах водоснабжения и отопления паронит обеспечивает долговечное уплотнение фланцевых соединений.

Типы паронитовых прокладок

• Общего назначения (ПОН) – для воды, пара и слабоагрессивных сред.

• Маслобензостойкий (МБС) – для топливных и масляных систем.

• Кислотощелочестойкий (ПК) – для химической промышленности.

Сравнение графитовых и паронитовых прокладок

Заключение

Графитовые и паронитовые листовые материалы играют ключевую роль в создании надежных уплотнений в различных отраслях промышленности. Графит незаменим в условиях экстремальных температур и агрессивных сред, тогда как паронит остается экономичным решением для систем с умеренными нагрузками. Выбор между этими материалами зависит от конкретных условий эксплуатации, требуемой долговечности и бюджета проекта.

С развитием технологий появляются новые композитные материалы, сочетающие преимущества графита и паронита, что расширяет возможности их применения в современных инженерных решениях.
