Производство фланцевых прокладок

Производство фланцевых прокладок — это многоступенчатый процесс, в котором материалы, конструкция и технология обработки подбираются под конкретные, часто экстремальные, условия эксплуатации.

Проектирование и выбор материала: основа успеха

Прежде чем запустить станок, инженеры-технологи определяют два ключевых параметра: геометрию прокладки и материал для ее изготовления.

Конструкции фланцевых прокладок

• Плоские (неармированные): Простые прокладки, вырезанные из листового материала (резины, паронита, графита). Используются для низких и средних давлений.

• С металлической армировкой: Прокладка, заключенная в металлическую оболочку (обычно из мягкой стали, нержавейки или меди). Металл защищает мягкий наполнитель от выдавливания и воздействия среды, что позволяет применять их при высоких давлениях.

• Спирально-навитые (СНП): Сложные композитные прокладки, состоящие из чередующихся V-образных витков металлической ленты и мягкого наполнителя (графит, PTFE, паронит). Обладают выдающейся упругостью и стойкостью к термическим циклам и высоким давлениям.

• Двойные линзовые и овальные: Применяются для соединения с выступающими и впалыми поверхностями фланцев в условиях высоких температур и давлений (энергетика, нефтехимия).

• Зубчатые (шип-паз, "язык-желоб"): Прокладки специального профиля, которые монтируются в соответствующие пазы на фланцах, обеспечивая максимальную герметизацию в экстремальных условиях.

Ключевые материалы для производства

• Безасбестовые материалы (паронит): На основе арамидных, целлюлозных или стеклянных волокон, пропитанных синтетическим каучуком. Универсальны, стойки к маслам, топливам, воде и пару.

• Терморасширенный графит (ТРГ): Обладает непревзойденной термостойкостью (до +450°C на воздухе) и химической инертностью. Используется в виде чистых листов, армированных фольгой, или как наполнитель для СНП.

• Фторопласт (PTFE): Имеет выдающуюся химическую стойкость. Из него изготавливают прокладки для агрессивных сред, а также используют в качестве наполнителя в СНП.

• Резина (NBR, EPDM, FKM и др.): Применяется для низких давлений и температур, в средах, где важна эластичность (вода, воздух, пар низкого давления).

• Металл (медь, алюминий, мягкая сталь, нержавейка): Используются для создания металлических прокладок (плоских, линзовых, зубчатых) или как армирующий/несущий элемент в композитных прокладках.

Основные этапы производства фланцевых прокладок

Процесс изготовления сильно варьируется в зависимости от выбранного материала и типа прокладки.

Этап 1: Раскрой и формовка заготовки

• Лазерная резка: Самый современный и гибкий метод. Луч лазера с высочайшей точностью вырезает контур прокладки из листового материала (ТРГ, паронита, PTFE, резины). Преимущества:

  • Идеальная геометрия: Возможность создания любой, даже самой сложной формы, включая отверстия под шпильки.

  • Чистый край: Лазер "запаивает" кромку графита и паронита, предотвращая расслоение и пыление.

  • Экономия материала: Раскройка оптимизируется с помощью ПО, минимизируя отходы.

  • Отсутствие механических напряжений: Исключает деформацию тонколистовых материалов.

• Штамповка (вырубка): Классический метод для крупносерийного производства. На гидравлическом или механическом прессе с помощью штампа-пуансона из листа материала вырубается прокладка. Метод высокопроизводителен, но требует изготовления дорогостоящего штампа для каждого нового типоразмера.

• Фрезерование / Токарная обработка: Применяется для изготовления металлических прокладок (линзовых, зубчатых, плоских) из прутка или поковки. Обеспечивает высочайшую точность размеров и чистоту поверхности.

Этап 2: Специфические процессы для разных типов прокладок

• Для армированных прокладок: После вырубки внутренней части из мягкого материала (графит, паронит) производится ее запрессовка в заранее отштампованную металлическую оболочку. Края оболочки завальцовываются, надежно фиксируя наполнитель.

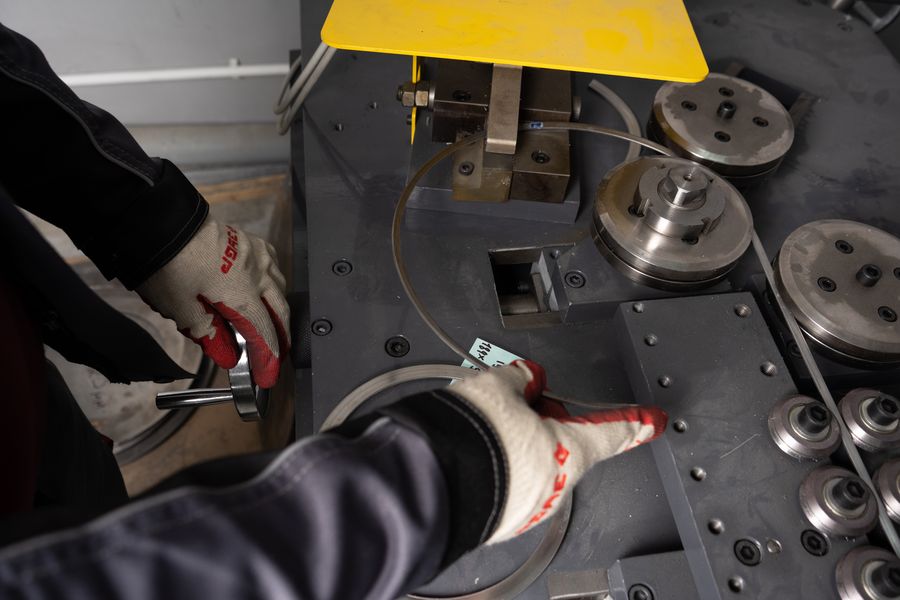

• Для спирально-навитых прокладок (СНП): Это полностью автоматизированный процесс. Станок одновременно подает металлическую ленту (чаще всего нержавеющую сталь) и ленту наполнителя (ТРГ, PTFE), навивая их в спираль вокруг сердечника. В конце к прокладке приваривается центрирующее кольцо, которое предотвращает чрезмерное сжатие и обеспечивает правильную установку.

• Для резиновых прокладок: Часто используется не вырубка, а формование методами литья под давлением или вулканизации в пресс-форме. Это позволяет создавать прокладки сложного сечения (например, с овальным или Х-образным профилем).

Этап 3: Контроль качества и маркировка

Каждая партия прокладок проходит обязательный контроль.

• Визуальный осмотр: Проверяется отсутствие трещин, расслоений, заусенцев и других дефектов.

• Измерение геометрии: С помощью штангенциркулей, микрометров и калибров проверяются все ключевые размеры: внутренний и внешний диаметр, диаметр отверстий под шпильки, толщина.

• Механические испытания: Для ответственных применений проводятся испытания на сжимаемость и упругое последействие (восстановление толщины), а также на прочность на разрыв.

• Маркировка: На готовое изделие наносится маркировка, указывающая на материал, размер, стандарт и производителя. Это гарантирует прослеживаемость и правильный выбор при монтаже.

Применение и тенденции в производстве

Фланцевые прокладки находят применение во всех отраслях промышленности: от водопровода и вентиляции до атомных электростанций и космической техники.

Современные тенденции в производстве включают:

• Полный отказ от асбеста: Повсеместный переход на безопасные безасбестовые материалы.

• Цифровизация: Использование CAD/CAM систем для проектирования и управления лазерными станками, что ускоряет прототипирование и выпуск мелкосерийных партий.

• Развитие композитных решений: Создание новых материалов, сочетающих, например, графит с полимерными пропитками или металл с новыми типами покрытий для расширения диапазона применения.

• Повышение стандартов качества: Внедрение систем менеджмента качества (например, по ISO 9001) и строгое соответствие международным стандартам (API, ASME, DIN, ГОСТ).

Заключение

Производство фланцевых прокладок — это не простое резание листа материала, а высокотехнологичный процесс, требующий глубоких знаний в области материаловедения, механики и стандартизации. От точности расчета и качества исполнения этой, казалось бы, незначительной детали, зависит бесперебойная работа целых производственных комплексов, безопасность персонала и охрана окружающей среды. Наша компания Гермет-Урал, используя передовые технологии и материалы, обеспечивают надежность там, где любая утечка недопустима.
