Уплотнения неподвижных соединений: фланцевые прокладки и технологии герметизации

Фланцевые прокладки как основной элемент уплотнения неподвижных соединений прошли значительный эволюционный путь от простых конструкций до высокотехнологичных решений. Современные материалы и технологии позволяют создавать уплотнения, способные выдерживать экстремальные температуры, давления и агрессивные химические среды. В данной статье подробно рассматриваются виды фланцевых прокладок, принципы их выбора и применения, а также передовые технологии уплотнения неподвижных соединений.

1. Основные принципы уплотнения неподвижных соединений

1.1. Теоретические основы герметизации

Уплотнение неподвижных соединений основано на создании непрерывного барьера, предотвращающего утечку рабочей среды. Эффективность уплотнения зависит от нескольких ключевых факторов:

Качество поверхностей фланцев играет первостепенную роль. Микронеровности поверхностей, даже при кажущейся гладкости, могут создавать каналы для утечки. Идеальное уплотнение требует определенной степени деформации прокладочного материала, чтобы заполнить все микроскопические неровности.

Усилие затяжки болтовых соединений должно быть тщательно рассчитано. Недостаточное усилие приводит к неполному обжатию прокладки и возможным утечкам, тогда как чрезмерное усилие может вызвать повреждение прокладки или самих фланцев. Современные стандарты, такие как ASME PCC-1, подробно регламентируют процедуры затяжки фланцевых соединений.

Температурные факторы значительно влияют на поведение уплотнения. При нагреве материалы фланцев и крепежа расширяются с разной скоростью, что может изменять усилие затяжки. Кроме того, многие прокладочные материалы теряют свои свойства при высоких температурах.

1.2. Классификация методов уплотнения

В промышленности применяются различные методы уплотнения неподвижных соединений:

Металлические прокладки используются в системах высокого давления и температуры. Они могут быть плоскими, овальными, восьмиугольными или других специальных профилей. Основные материалы - мягкая сталь, нержавеющая сталь, медь и алюминий.

Полуметаллические прокладки сочетают металлические и неметаллические компоненты. Наиболее распространены спирально-навитые прокладки, состоящие из чередующихся слоев металлической ленты и наполнителя.

Неметаллические прокладки изготавливаются из различных материалов: резины, асбеста, графита, PTFE и других полимеров. Они применяются в менее жестких условиях эксплуатации.

Комбинированные системы могут включать жидкие герметики в дополнение к твердым прокладкам, особенно для соединений сложной геометрии или при работе с агрессивными средами.

2. Фланцевые прокладки: виды и особенности

2.1. Плоские неметаллические прокладки

Плоские прокладки из неметаллических материалов являются наиболее простым и экономичным решением для многих применений. Они изготавливаются из:

• Резиновых материалов (NBR, EPDM, FKM) для воды, воздуха и некоторых химических сред. Резиновые прокладки обладают хорошей эластичностью, но ограничены по температуре (обычно до 100-150°C).

• Паронита (асбестового или безасбестового) для более высоких температур (до 400-500°C). Паронитовые прокладки устойчивы к маслам и многим химическим веществам, но требуют значительного усилия обжатия.

• PTFE (тефлона) для агрессивных химических сред. PTFE обладает исключительной химической стойкостью, но склонен к "холодной текучести" под нагрузкой.

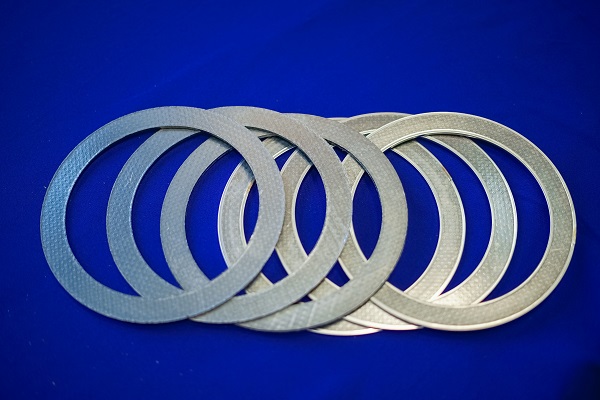

• Графитовых материалов для высокотемпературных применений. Современные графитовые прокладки могут содержать металлические вставки для повышения прочности.

2.2. Спирально-навитые прокладки

Спирально-навитые прокладки (СНП) представляют собой инженерное решение, сочетающее гибкость и надежность. Их конструкция включает:

Металлическую ленту (обычно нержавеющую сталь), формирующую спираль. Выбор материала ленты зависит от рабочей среды и температуры.

Наполнитель (графит, PTFE или другие материалы), обеспечивающий первичное уплотнение. Наполнитель заполняет пространство между витками металлической ленты.

Направляющие кольца, которые центрируют прокладку и ограничивают ее сжатие. Кольца обычно изготавливаются из углеродистой стали.

Преимущества СНП включают хорошую релаксационную стойкость, способность компенсировать небольшие перекосы фланцев и возможность многократного использования. Однако они требуют точного соблюдения технологии монтажа.

2.3. Металлические прокладки специальных профилей

Для особо ответственных применений разработаны прокладки специальных профилей:

Кольцевые прокладки (RTJ - Ring Type Joint) используются в нефтегазовой промышленности для высоких давлений. Они имеют овальное или восьмиугольное сечение и устанавливаются в соответствующие пазы на фланцах.

Двойные конические прокладки (Double Conic) применяются в энергетике для пара высоких параметров. Их конструкция обеспечивает два линии контакта с фланцами.

Прокладки Kamprofile сочетают металлическое основание с гибкими выступами и мягким покрытием. Они подходят для систем с тепловыми циклами.

3. Критерии выбора фланцевых прокладок

Выбор оптимального типа прокладки требует комплексного анализа множества факторов:

3.1. Рабочие параметры системы

Давление определяет необходимую прочность прокладки. Для высоких давлений (свыше 40-50 бар) обычно требуются металлические или полуметаллические решения.

Температура влияет на выбор материала. Например, резиновые прокладки ограничены 100-150°C, тогда как графитовые могут работать до 1000°C в инертной среде.

Химическая среда диктует требования к коррозионной стойкости. Агрессивные среды могут потребовать использования дорогих материалов типа хастеллоя или PTFE.

3.2. Конструктивные особенности

Тип фланца (плоский, выступ-впадина, шип-паз и др.) определяет форму и размеры прокладки. Каждый тип фланцевого соединения имеет свои особенности распределения нагрузки на прокладку.

Класс давления фланца (PN, Class) влияет на требуемую толщину и конструкцию прокладки. Более высокие классы давления обычно требуют более прочных решений.

Размер соединения также важен - большие диаметры могут потребовать прокладок с армированием или специальных конструкций для предотвращения выдавливания.

3.3. Экономические и эксплуатационные факторы

Срок службы прокладки должен соответствовать межремонтному периоду оборудования. В некоторых случаях выгоднее использовать более дорогие, но долговечные решения.

Возможность повторного использования важна для соединений, которые регулярно разбираются для обслуживания. Некоторые типы прокладок (особенно металлические) могут использоваться многократно.

Простота монтажа становится критичной при большом количестве соединений. Некоторые современные прокладки разработаны специально для ускорения монтажных работ.

4. Технологии монтажа фланцевых соединений

Правильный монтаж фланцевого соединения не менее важен, чем выбор прокладки. Основные этапы включают:

4.1. Подготовка поверхностей

Поверхности фланцев должны быть чистыми, без царапин, вмятин и следов коррозии. Для ответственных соединений часто применяется проверка профиля поверхности специальными приборами. Любые дефекты, превышающие допустимые значения, должны быть устранены механической обработкой.

4.2. Установка прокладки

Прокладка должна быть правильно расположена относительно фланцев. Особенно важно это для асимметричных прокладок и соединений с пазами. Некоторые типы прокладок требуют предварительной смазки специальными составами, тогда как другие устанавливаются сухими.

4.3. Затяжка болтов

Современные стандарты рекомендуют использовать метод круговой затяжки с постепенным увеличением усилия. Для ответственных соединений применяются гидравлические натяжители болтов или динамометрические ключи с точным контролем момента. Последовательность затяжки (например, "звездой") помогает равномерно распределить нагрузку.

4.4. Контроль качества

После монтажа соединение должно быть проверено на герметичность. В некоторых случаях применяются неразрушающие методы контроля, такие как ультразвуковая проверка усилия затяжки болтов или тепловизионный контроль.

5. Инновации в области фланцевых уплотнений

Современные разработки в области уплотнений неподвижных соединений направлены на решение нескольких ключевых задач:

5.1. Новые материалы

• Наноструктурированные композиты на основе графита с добавлением наночастиц металлов или керамики демонстрируют улучшенные прочностные характеристики при сохранении гибкости.

• Самосмазывающиеся материалы с включением твердых смазок уменьшают трение при монтаже и снижают требуемое усилие затяжки.

• Термореактивные полимеры с памятью формы способны адаптироваться к изменяющимся условиям эксплуатации.

5.2. Конструктивные усовершенствования

• Прокладки с датчиками встроенными датчиками давления и температуры позволяют осуществлять мониторинг состояния соединения в реальном времени.

• Адаптивные системы уплотнения с изменяемой геометрией разрабатываются для работы в широком диапазоне параметров.

• Быстромонтируемые решения с интегрированными элементами крепления сокращают время монтажа и демонтажа.

5.3. Цифровые технологии

• Программное обеспечение для расчета и оптимизации фланцевых соединений учитывает множество параметров и помогает выбрать оптимальное решение.

• Системы дополненной реальности начинают применяться для помощи монтажникам, показывая правильную последовательность и усилие затяжки.

• Цифровые двойники соединений позволяют прогнозировать их поведение в различных условиях эксплуатации.

6. Практические рекомендации по эксплуатации

Для обеспечения надежной работы фланцевых соединений следует учитывать несколько важных аспектов:

• Регулярный осмотр соединений позволяет вовремя выявить начинающиеся утечки. Особое внимание следует уделять соединениям, работающим в циклических режимах.

• Контроль затяжки после нескольких циклов нагрева-охлаждения помогает компенсировать релаксацию напряжений. Для ответственных соединений рекомендуется проводить повторную затяжку по специальному графику.

• Учет температурного расширения особенно важен для длинных трубопроводов. Неправильно спроектированная система может создавать чрезмерные нагрузки на фланцевые соединения.

• Защита от коррозии включает правильный выбор материалов и, при необходимости, применение защитных покрытий. Особое внимание следует уделять болтовым соединениям, которые часто являются слабым звеном.

Заключение

Уплотнение неподвижных соединений с использованием фланцевых прокладок представляет собой сложную инженерную задачу, требующую учета множества факторов. Современные материалы и технологии предлагают широкий спектр решений для различных условий эксплуатации - от стандартных водопроводных систем до экстремальных условий нефтехимического производства и энергетики.

Правильный выбор типа прокладки, соблюдение технологии монтажа и регулярный контроль состояния соединений позволяют обеспечить надежную и долговечную герметизацию. Постоянное развитие материаловедения и цифровых технологий открывает новые возможности для совершенствования систем уплотнения, делая их более надежными, удобными в обслуживании и адаптивными к изменяющимся условиям работы.
