Что такое армированная прокладка и в чем ее преимущество перед спирально-навитой (СНП)

Часть 1. Определения: Что скрывается за аббревиатурами и названиями?

Чтобы говорить на одном языке, давайте сразу определимся с терминами, которые мы используем на производстве.

1. Армированная прокладка (ТРГ-А)

Это листовой материал или вырубленное из него изделие.

• Конструкция: Представьте себе слоеный пирог. В середине находится перфорированная металлическая лента (обычно нержавеющая сталь толщиной 0,2 мм), а с двух сторон на нее накатаны слои терморасширенного графита (ТРГ). Иногда металл находится только с одной стороны (полуармирование) для специфических задач.

• Внешний вид: Плоский лист, похожий на картон, но с блестящими зубчиками металла внутри.

• Способ получения прокладки: Из большого листа (обычно 1,5м х 1,5м) вырубается плоское кольцо нужного диаметра (прессом или плоттером).

2. Спирально-Навитая Прокладка (СНП)

Это готовое изделие, изготавливаемое индивидуально под конкретный фланец.

• Конструкция: Это плотная спираль. На специальном навивочном станке лента V-образного (или W-образного) профиля и лента графита наматываются по кругу, слой за слоем, подобно часовой пружине.

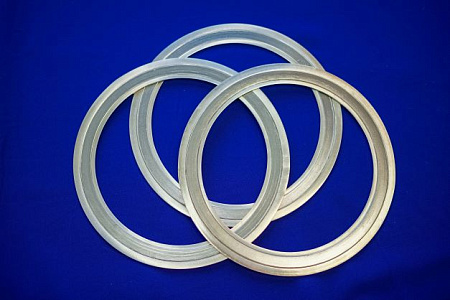

• Внешний вид: Кольцо с характерным «швом» витков, часто усиленное металлическими кольцами (наружным и внутренним), которое напоминает шестеренку с волнистой поверхностью.

• Способ получения: Только навивка. Вырезать СНП из листа невозможно.

Часть 2. Механика работы: Почему они герметизируют по-разному?

Разница в конструкции порождает фундаментальное различие в физике уплотнения.

Как работает Армированная прокладка (ТРГ-А)?
Это эволюция плоской прокладки.

1. Сжатие: При затяжке болтов фланцы сдавливают лист.

2. Заполнение: Мягкий графит, обладая пластичностью, затекает во все раковины и царапины фланца, создавая барьер.

3. Роль металла: Перфорированный лист внутри выполняет роль «арматуры» (как в железобетоне). Его главная задача — не дать графиту выдавиться (экструдировать) под действием давления и температуры. Зубцы перфорации удерживают слои графита от расползания.

Проще говоря: Армированная прокладка — это "заплатка", которая плотно зажата между двумя плоскостями.

Как работает СНП?
Это инженерная пружина.

1. Сжатие: При затяжке V-образные витки металлической ленты начинают сплющиваться.

2. Накопление энергии: Металл стремится распрямиться обратно. Возникает эффект тарельчатой пружины (пружины Бельвиля), создающий постоянное высокое контактное давление.

3. Роль графита: Графит в СНП — это не основной "держатель" давления, а "заполнитель". Он лишь запечатывает микрощели между витками металла и фланцем.

Проще говоря: СНП — это силовая пружина, которая сама давит на фланцы, компенсируя их расхождение.

Часть 3. Ключевые преимущества Армированной прокладки (ТРГ-А)

Справедливости ради, армированный лист — это не "младший брат" СНП. У него есть свои яркие козыри.

1. Универсальность размеров и геометрии.
Это главное преимущество! Армированный лист можно купить про запас и лежать на складе. Когда на производстве ломается теплообменник, фланец нестандартного размера или люк, мастер просто вырезает прокладку нужной формы из листа. СНП же требует точного заказа на заводе с указанием всех диаметров.

2. Нестандартные формы.
Если вам нужно уплотнить овальный люк, прямоугольную крышку или фланец с нестандартным расположением отверстий — армированный ТРГ вне конкуренции. Навивка СНП по сложному контуру (не кругу) технологически невозможна или чрезвычайно дорога.

3. Требовательность к качеству поверхности фланцев.
Плоский лист прощает более грубую обработку поверхности. Он просто ложится на всю плоскость. Армированная прокладка идеальна для старых советских фланцев с задирами, если мы не хотим их шлифовать.

4. Низкий уровень протечек (Leakage rate).
Для газов и пара до средних давлений армированная прокладка показывает даже лучшие результаты по герметичности, чем СНП, поскольку площадь контакта сплошного листа больше, чем у спирали.

Часть 4. Ключевые преимущества СНП (Спирально-Навитой)

Теперь поговорим о том, за что инженеры всего мира платят большие деньги за СНП.

1. Работа в условиях высокого давления и циклических нагрузок.
Это главная причина выбора СНП. Внутреннее давление среды стремится раздвинуть фланцы. Армированный лист, лишенный собственной упругости, этого не прощает: как только болты чуть ослабли (из-за вибрации или термического расширения), давление контакта падает до нуля, и прокладка "травит".
СНП, будучи пружиной, разжимается вслед за фланцами. СНП компенсирует "дыхание" трубопровода.

2. Устойчивость к гидроударам и вибрации.
В насосных станциях, компрессорных и на скважинах постоянная вибрация передается на фланцы. Листовой материал со временем "спрессовывается" (устает) и теряет толщину. СНП работает как рессора, гася эти колебания.

3. Высокая температура и давление.
Для параметров от PN63 (6,3 МПа) и выше, особенно в сочетании с температурой 400–500°C, лист ТРГ часто находится на пределе возможностей. СНП с наполнителем из чистого графита и лентой из стали 321 или 316L выдерживает экстремальные режимы, где лист просто сгорит или выдавится.

4. Защита от "раздувания".
У СНП есть специальные кольца (внутреннее и наружное).

• Внутреннее кольцо: Защищает витки графита от вымывания потоком среды и от турбулентности. Это критично для пара.

• Наружное кольцо: Центрирует прокладку на фланце и предотвращает ее разрушение при перетяжке.

Часть 5. Сравнительная таблица: Армированная прокладка vs СНП

Часть 6. Практические кейсы от «Гермет-Урал»

Чтобы закрепить понимание, приведем примеры из нашей практики, когда выбор того или иного типа был очевиден.

Кейс 1: Подогреватель высокого давления (ПВД) на ТЭЦ.
Параметры: Пар 6,0 МПа, температура 280°C. Фланец типа "шип-паз".

• Выбор инженера: СНП с внутренним кольцом.

• Обоснование: Хотя давление не запредельное, здесь присутствует постоянное циклическое изменение температуры (пуски/остановы). Армированный лист в такой схеме обязательно "потечет" через полгода из-за релаксации. Пружина СНП держит узел годами.

Кейс 2: Ремонт крышки фильтра грубой очистки на химкомбинате.
Параметры: Среда — слабый раствор кислоты, T=60°C, P=0,6 МПа. Крышка — нестандартный овал. Старое оборудование.

• Выбор инженера: Армированный лист ТРГ-А.

• Обоснование: Навивать СНП в форме овала технически невозможно на стандартном оборудовании. А вырубить прокладку из листа занимает 30 минут. Плоская геометрия и низкое давление не требуют пружинных свойств.

Кейс 3: Реактор синтеза (Высокое давление).
Параметры: P = 16 МПа, T = 350°C. Среда — агрессивный газ.

• Выбор инженера: СНП с двухсторонними кольцами (наружным и внутренним), материал ленты — Inconel, наполнитель — ТРГ.

• Обоснование: При давлении 160 атмосфер армированный лист (даже толстый) просто сомнет или вырвет по центру. Только жесткая металлическая пружина СНП способна удержать такую энергию.

Часть 7. Заблуждения и ошибки

Ошибка 1: "Поставлю армированный лист потолще и будет держать как СНП".
Нет. Толщина листа не добавляет упругости. Слишком толстый лист, наоборот, увеличивает площадь экструзии. Графит начнет "плыть" под нагрузкой, и болты потеряют натяг.

Ошибка 2: "СНП можно установить на старый кривой фланец".
Можно, но есть нюанс. СНП имеет металлические ребра жесткости. Если фланец поведен "винтом", металлическая лента СНП может порезать мягкий графитовый слой фланца (если фланец мягкий, углеродистая сталь) или не обеспечить полного контакта. Для кривых фланцев лучше использовать толстый мягкий ТРГ.

Заключение: Выводы инженеров "Гермет-Урал"

Выбор между армированной прокладкой и СНП — это выбор между статикой и динамикой.

• Выбирайте Армированную прокладку (ТРГ-А), если у вас:

  • Стабильный температурный режим без резких скачков.

  • Нестандартная форма уплотняемой поверхности.

  • Фланцы с повреждениями (грубая мехобработка).

  • Давление до ~10 МПа.

• Выбирайте СНП, если у вас:

  • Высокое давление (>10 МПа) или вакуум.

  • Частые циклы нагрева/охлаждения.

  • Вибрация, гидроудары, пульсации потока.

  • Ответственные соединения категории "А" (где протечка равносильна аварии).

  • Высокая стоимость обслуживания и необходимость минимизировать вмешательство персонала.

Компания «Гермет-Урал» производит обе эти категории продукции. Более того, мы часто рекомендуем смешанные комплекты: использование армированной прокладки на вспомогательных линиях и СНП на основных силовых магистралях в рамках одного проекта.

Грамотный подбор уплотнения — это экономия миллионов рублей на ремонтах и простоях. Если вы сомневаетесь в выборе, свяжитесь с нашими специалистами. Мы зададим несколько уточняющих вопросов о вашем процессе и предложим технически обоснованное решение.

Герметичность — это наша профессия.
