ТРГ, ПОН, фторопласт, СНП — как расшифровать эти аббревиатуры и чем они принципиально отличаются в работе?

В мире промышленной герметизации существует жесткая иерархия, продиктованная физикой процессов и химической агрессивностью сред. Мы, специалисты компании «Гермет-Урал», ежедневно сталкиваемся с ситуацией, когда в заявке от заказчика указано просто «прокладка» или «набивка», без уточнения материала и типа конструкции. Такая путаница может привести к остановке оборудования, протечкам агрессивных сред и, как следствие, к серьезным финансовым потерям.

Среди всего многообразия уплотнительной продукции выделяются четыре ключевые группы материалов и изделий, которые чаще всего вызывают вопросы у наших клиентов: ТРГ, ПОН, Фторопласт (Ф4) и СНП.

1. ТРГ (Терморасширенный графит): Графеновые черви на службе герметичности

Расшифровка: Терморасширенный графит (или Графитовая Терморасширенная Фольга). В западной классификации часто встречается как Flexible Graphite или Grafoil.

Что это такое?

ТРГ — это продукт глубокой переработки природного чешуйчатого графита. Процесс производства включает в себя интеркаляцию (внедрение кислот в межслойное пространство графита), а затем резкий термический удар. При нагреве до высоких температур (около 1000°C) чешуйки графита увеличиваются в объеме в сотни раз, образуя «червеобразную» массу. Эту массу затем прокатывают в фольгу без использования связующих веществ (клея), за счет сил Ван-дер-Ваальса и механического зацепления частиц.

Ассортимент «Гермет-Урал» на основе ТРГ:

• Сальниковые набивки (армированные нитями, лавсановые, с ингибиторами коррозии).

• Армированные графитовые листы (фольга, дублированная стальной лентой для прочности).

• Графитовые кольца (прессованные, используются в основном в арматуре).

Принцип работы и особенности эксплуатации

Главная «фишка» ТРГ — это пластичность и отсутствие упругой памяти. В отличие от резины, которая стремится вернуть первоначальную форму (упругость), ТРГ ведет себя как пластилин. Когда вы затягиваете фланцевое соединение с прокладкой из ТРГ, материал заполняет все микронеровности (канавки, царапины) на поверхности фланца. Он не «пружинит» обратно, а остается деформированным, обеспечивая идеальное прилегание.

• Плюсы: Рабочая температура до +450°C (в инертной среде до +3000°C), устойчивость почти ко всем химическим средам (кроме сильных окислителей: горячая азотная кислота, олеум), отсутствие старения и «текучести» при циклических нагрузках.

• Минусы: Хрупкость в чистом виде. Набивка из чистого ТРГ без армирования может крошиться. Также графит может вызывать электрохимическую коррозию на нержавеющих сталях (проблема решается использованием ТРГ с ингибиторами).

• Главное отличие: ТРГ — это выбор для высоких температур и агрессивных сред, где резина и паронит просто выгорают или разлагаются.

2. ПОН (Паронит Общего Назначения): Ветеран трубопроводов и арматуры

Расшифровка: Паронит Общего Назначения (ПОН-Б).

Что это такое?

Это классический листовой прокладочный материал, производимый путем вальцевания смеси асбеста (хризотилового), каучука (натурального или синтетического) и порошковых наполнителей (сера, барит, графит и др.) с последующей вулканизацией.

Ассортимент «Гермет-Урал»: Листовой паронит ПОН-Б различных толщин и прокладки, вырубленные по чертежам заказчика.

Принцип работы и особенности эксплуатации:

Паронит — это эластомерный композит. При затяжке прокладка из ПОН упруго и пластически деформируется. Каучуковая матрица обеспечивает герметичность при небольших давлениях, а асбестовые волокна служат армирующим каркасом, удерживающим материал от выдавливания.

• Плюсы: Низкая цена, проверенная десятилетиями технология, отличная обрабатываемость (легко режется, штампуется), хорошая герметичность при средних параметрах.

• Минусы и ограничения: Температурный потолок обычно до +450°C (кратковременно), но рабочее давление ограничено. Со временем каучук "стареет" — прокладка дубеет, теряет эластичность и начинает пропускать среду.

• Главное отличие: ПОН — это бюджетное решение для "стандартной химии" и воды/пара при умеренных давлениях. Он проигрывает ТРГ в термостойкости и химической инертности, но выигрывает в цене и упругости при монтаже. Паронит лучше прощает неидеальную затяжку за счет упругой составляющей каучука, в отличие от "текучего" ТРГ, требующего точного момента затяжки.

3. Фторопласт (Ф4, PTFE): Абсолютная химическая стойкость

Расшифровка: Фторопласт-4. Политетрафторэтилен (PTFE). В России часто называют «Тефлон» (бренд DuPont).

Что это такое?

Синтетический полимер, в котором все атомы водорода замещены атомами фтора. Это один из самых инертных материалов, известных человечеству.

Ассортимент «Гермет-Урал»: Листовой фторопласт Ф4, прокладки из Ф4, фторопластовая лента (ФУМ), сальниковые набивки с пропиткой фторопластовой суспензией, а также комбинированные материалы (ТРГ, армированный фторопластом).

Принцип работы и особенности эксплуатации:

Фторопласт — материал с уникальным поведением, которое называется "хладотекучесть".

1. Химическая инертность: Ф4 не вступает в реакцию практически ни с чем (кроме расплавов щелочных металлов и газообразного фтора). Там, где кислота разъедает сталь, а пар разрушает паронит, фторопласт работает без нареканий.

2. Хладотекучесть (Пластическая деформация): При приложении нагрузки (затяжка фланца) фторопласт начинает медленно «течь» даже на холоде. С одной стороны, это хорошо — он заполняет все неровности и не требует огромных усилий затяжки. С другой — плохо. Если затянуть слишком сильно, фторопласт просто выдавит из зазора. Кроме того, со временем он теряет напряжение, и соединение может «ослабнуть» (релаксация напряжений).

3. Температурный предел: Рабочая температура обычно до +200...250°C. Выше этой отметки фторопласт начинает интенсивно расширяться, теряя механическую прочность.

• Главное отличие: Фторопласт — это король агрессивных сред и чистоты (пищепром, фармацевтика). Его выбирают не за стойкость к температуре или давлению, а за способность герметизировать то, что разъедает всё остальное. Он требует строгого контроля момента затяжки и ограничения по температуре.

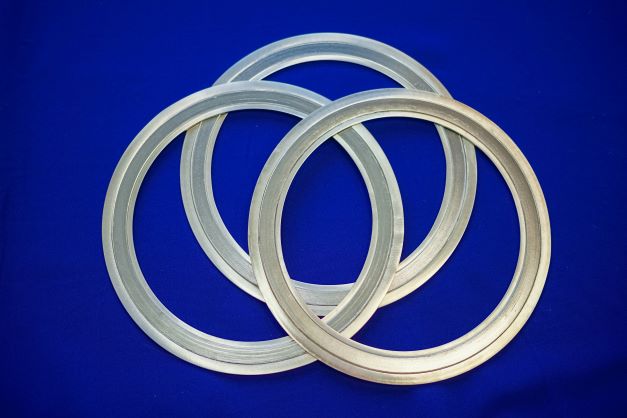

4. СНП (Спирально-Навитая Прокладка): Конструктор для высоких давлений

Расшифровка: Спирально-Навитая Прокладка. В международной практике — Spiral Wound Gasket (SWG).

Что это такое?

Это уже не просто лист материала, а сложная инженерная конструкция. СНП изготавливается на специальном станке методом навивки ленты V-образного (или W-образного) профиля из нержавеющей стали по спирали. Между витками металлической ленты проложен мягкий наполнитель (обычно ТРГ, фторопласт или слюда).

Ассортимент «Гермет-Урал»: Мы производим СНП с различными типами колец (с внутренним кольцом, с наружным, с обоими), с наполнителями из ТРГ, керамики, фторопласта.

Принцип работы и особенности эксплуатации:

Работа СНП строится на принципе "упругой пружины".

• Металлическая лента является каркасом, который работает как пружина. При затяжке фланцев V-образный профиль сжимается, стремясь распрямиться. Это создает постоянное контактное давление на уплотнительные поверхности.

• Мягкий наполнитель (чаще всего ТРГ) заполняет микронеровности между металлом ленты и фланцем, обеспечивая непосредственную герметизацию.

Преимущества СНП:

• Высокое давление: Металлический каркас не дает прокладке разрушиться или выдавиться. СНП выдерживает давление до 250 атм и выше.

• Упругость (Релаксация): В отличие от плоского паронита или ТРГ, СНП компенсирует вибрации, гидроудары и ослабление затяжки. Когда болты "отпускает", пружина (металлическая лента) разжимается, сохраняя герметичность.

• Термостойкость: Зависит от наполнителя. СНП с ТРГ работает при высоких температурах. СНП с керамикой — при сверхвысоких.

• Главное отличие: СНП — это решение для тяжелых режимов работы: высокое давление, высокие температуры, вибрация и знакопеременные нагрузки. Если плоские прокладки (ПОН, ТРГ) просто зажаты между фланцами, то СНП работает как динамическая система.

Сравнительная таблица: Выбор правильного решения

Чтобы наглядно показать разницу, сведем ключевые параметры в таблицу (данные усредненные, для стандартных исполнений материалов):

* В окислительной среде предел ниже.

Практические кейсы от «Гермет-Урал»: Как мы выбираем материал

Ситуация 1: Паропровод ТЭЦ (давление 4 МПа, температура 250°C).

• Решение: Мы предлагаем заказчику СНП с наполнителем из ТРГ. Почему не просто лист ТРГ? Потому что на паропроводах часто возникают гидроудары и вибрация от турбин. Плоская прокладка со временем "примнется" и потечет. СНП за счет металлической пружины скомпенсирует вибрации. ПОН здесь использовать нельзя, так как он будет постепенно вымываться горячим паром и терять эластичность.

Ситуация 2: Емкость с 70% серной кислотой (температура 60°C).

• Решение: Однозначно Фторопласт (Ф4). ТРГ не подойдет, так как серная кислота высокой концентрации выступает окислителем и начнет "разрыхлять" графит. Паронит не подойдет, так как кислота разложит каучуковую связку. Только фторопласт обеспечит надежную работу.

Ситуация 3: Насос перекачки мазута, сальниковый узел (температура 120°C).

• Решение: Здесь идеально работает сальниковая набивка из ТРГ с пропиткой. Набивка из паронита "пригорает" к валу, а фторопласт слишком мягкий и не обеспечит смазку. ТРГ обладает низким коэффициентом трения и не боится нефтепродуктов.

Заключение

Понимание разницы между ПОН, ТРГ, Фторопластом и СНП — это основа грамотного проектирования герметичных систем.

• ПОН — это простая, дешевая работа при низких и средних параметрах.

• ТРГ — это универсальный боец против температуры и агрессивных сред.

• Фторопласт — это спецназ для сверхагрессивной химии и пищевой чистоты.

• СНП — это инженерная броня, спасающая при высоком давлении и вибрациях.

Компания «Гермет-Урал» не просто продает уплотнения. Мы производим все четыре группы продукции на собственных мощностях, что позволяет нам подбирать комбинации материалов под конкретные задачи вашего предприятия.

Если у вас есть сомнения в выборе — присылайте параметры вашей среды (давление, температура, химический состав) нашим инженерам. Мы подберем то, что не потечет.
