Что такое фланцевая прокладка и для чего применяется?

В гигантском организме современной промышленности — на химических заводах, нефтеперерабатывающих комплексах, электростанциях и городских коммунальных сетях — непрерывно движутся потоки жидкостей, газов и пара по артериям трубопроводов. Соединения этих артерий должны быть не только прочными, но и абсолютно герметичными, чтобы предотвратить утечки, которые чреваты авариями, потерями, загрязнением среды и человеческими жертвами. Ключевым элементом, обеспечивающим эту герметичность в разъемных соединениях, является, на первый взгляд, простая и незаметная деталь — фланцевая прокладка. Ее роль можно сравнить с ролью уплотнителя в крышке консервной банки, но с поправкой на колоссальные давления, температуры и ответственность.

Что такое фланцевая прокладка? Определение и суть

Фланцевая прокладка — это уплотнительный элемент, устанавливаемый между двумя примыкающими фланцами (металлическими дисками с отверстиями под болты) для создания герметичного, но при этом разъемного соединения труб, аппаратов, арматуры (задвижек, клапанов) или частей корпусов оборудования.

Ее основная задача — пластически или упруго деформироваться под давлением, создаваемым при затяжке фланцевых болтов или шпилек, и заполнить собой все микроскопические неровности, царапины и отклонения от плоскостности на поверхностях фланцев. Таким образом, прокладка создает непреодолимый барьер для рабочей среды, циркулирующей внутри системы.

Процесс создания герметичного соединения — это всегда компромисс трех сил:

1. Уплотняющее усилие: Давление, создаваемое на прокладку затянутыми болтами.

2. Давление рабочей среды внутри системы: Стремящееся «вытолкнуть» прокладку и разорвать соединение.

3. Сопротивление самой прокладки: Зависит от ее материала, конструкции и степени сжатия.

Идеальная прокладка должна выдерживать этот баланс на протяжении всего срока службы в конкретных условиях эксплуатации.

Ключевые функции и цели применения

Для чего же конкретно применяются фланцевые прокладки? Их функции гораздо шире, чем просто «не дать вытечь».

1. Обеспечение первичной и эксплуатационной герметичности: Это основная функция. Прокладка предотвращает утечку технологической среды (вода, пар, нефть, газ, химикаты) во внешнюю среду и исключает подсос воздуха внутрь вакуумных систем.

2. Компенсация неидеальности поверхностей: Абсолютно гладких и идеально прилегающих друг к другу фланцев не существует в природе. Даже у очень качественно обработанных поверхностей есть микрошероховатости (рисунок обработки). Мягкая или специально спроектированная прокладка заполняет эти неровности, создавая монолитный барьер.

3. Компенсация непараллельности и перекосов: При монтаже крупногабаритного оборудования или в условиях деформаций от нагрева фланцы могут быть не строго параллельны. Эластичные типы прокладок способны в определенных пределах компенсировать эти перекосы без потери герметичности.

4. Защита фланцевых поверхностей от повреждения: Прокладка выступает буфером между двумя металлическими поверхностями, предотвращая их задиры, коррозионное «схватывание» (фреттинг-коррозию) и облегчая последующую разборку соединения.

5. Создание термического барьера: В некоторых случаях прокладки с низкой теплопроводностью могут частично снижать тепловые потоки между частями конструкции.

6. Электрическая изоляция: Специальные неметаллические прокладки могут использоваться для разрыва гальванической связи между разнородными металлами фланцев, предотвращая электрохимическую коррозию.

Классификация и типы фланцевых прокладок: от простого к сложному

Мир фланцевых прокладок огромен. Их выбор зависит от давления (Pn), температуры (T°), химической агрессивности среды и типа фланца. Условно их можно разделить на несколько больших классов.

I. Неметаллические (мягкие) прокладки:
Применяются для низких и средних давлений (обычно до PN16/PN25), умеренных температур. Отличаются хорошей податливостью и дешевизной.

• Резиновые (каучуковые): Универсальны для воды, воздуха, слабых растворов. Бывают из маслобензостойкой резины (NBR), этилен-пропиленовой (EPDM для горячей воды и пара), фторкаучука (FKM/Viton для агрессивных сред).

• Паронитовые прокладки для фланцев: На основе асбеста или безасбестового волокна, пропитанные каучуком. Классика для умеренных температур и давлений в водяных, паровых, топливных системах. Обладают хорошей термостойкостью.

• Фторопластовые (PTFE/Teфлон): Обладают феноменальной химической стойкостью, но склонны к «холодной текучести» (ползучести под нагрузкой). Применяются в химической промышленности.

• Картонные и фибровые: Для соединений, работающих с маслами, топливом, в слабонагруженных узлах.

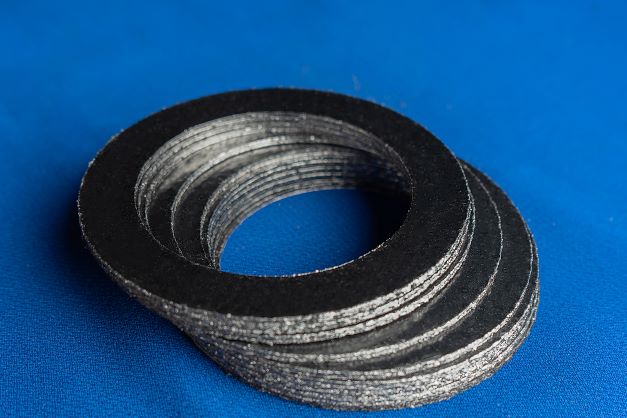

• Графитовые фланцевые прокладки (из листового графита): Для высоких температур, обладают самосмазывающимися свойствами и химической стойкостью.

II. Полуметаллические прокладки:
Комбинируют металл для прочности и эластичный наполнитель для герметичности. Самый яркий и распространенный представитель — Спирально-Навитая Прокладка (СНП), о которой мы подробно говорили ранее. Это золотой стандарт для широкого спектра промышленных применений.

• Преимущества СНП: Упругость (компенсирует температурные деформации), стойкость к термоциклированию, возможность применения для высоких давлений и температур, устойчивость к «выдуванию».

III. Металлические прокладки:
Используются для самых высоких давлений (сотни атмосфер), температур и в критически важных узлах.

• Линзовые: Имеют форму выпуклой линзы, создающей очень высокое удельное давление на небольшой контактной полосе. Требуют идеальных поверхностей фланцев.

• Овальные и восьмигранные сечения: Уплотнение происходит по линии контакта по внутреннему и внешнему диаметру. Применяются в нефтегазовой промышленности (особенно на «высоком» давлении по стандарту ASME).

• Гладкие металлические (плоские): Из мягких металлов (алюминий, медь, мягкая сталь). Используются для вакуумных систем или соединений с идеально обработанными зеркальными поверхностями.

Как выбирают фланцевую прокладку? Критерии выбора

Подбор прокладки — это ответственная инженерная задача. Учитываются следующие параметры:

1. Рабочая среда (химический состав): Материал прокладки должен быть абсолютно химически инертным по отношению к среде. Для кислот — PTFE или графит, для масел — NBR или паронит, для кислорода — специальные обезжиренные материалы.

2. Температура: Каждый материал имеет свой рабочий диапазон. Резина «дубеет» на морозе и «горит» при высоких температурах, PTFE теряет прочность, а графит и металлы работают при экстремальном жаре.

3. Давление: Определяет необходимую прочность и конструкцию. Мягкие прокладки не подойдут для высокого давления — их просто выдавит из стыка.

4. Тип фланца и состояние его поверхности: Разные фланцы (с выступом, с пазом, плоские) требуют разных прокладок. Шероховатость поверхности также диктует выбор: для гладких поверхностей подходят твердые прокладки, для грубых — более мягкие.

5. Циклические нагрузки: Если система часто останавливается, запускается, испытывает гидроудары, нужна упругая прокладка (например, СНП), а не пластичная, которая «устанет» и потечет.

6. Стоимость и доступность: Важен общий экономический расчет, включающий не только цену самой прокладки, но и частоту замены, риск аварии.

Монтаж: почему правильная установка так важна?

Даже самая дорогая и качественная прокладка не сработает, если ее смонтировать неправильно. До 80% утечек происходят из-за ошибок монтажа.

Золотые правила установки:

1. Подготовка: Тщательно очистить поверхности фланцев от старой прокладки, грязи, ржавчины и масла. Проверить на отсутствие глубоких задиров.

2. Правильная позиция: Прокладка должна быть точно отцентрована относительно отверстий под болты, чтобы не перекрывать проход среде.

3. Смазка болтов/шпилек: Обязательно для обеспечения равномерного и точного усилия затяжки.

4. Крестовая (звездная) затяжка: Болты затягиваются не по кругу, а крест-накрест динамометрическим ключом в несколько проходов (например, 30%, 60%, 100% от требуемого момента). Это гарантирует равномерное прижатие прокладки по всему периметру.

5. Дотяжка после прогрева: Для многих систем (особенно паровых и высокотемпературных) после первого запуска и выхода на рабочий режим требуется остановка, остывание и повторная затяжка, так как материалы дают усадку.

Сфера применения фланцевых прокладок

Более конкретно, основные области применения включают:

1. Нефтегазовая промышленность: Добыча, транспортировка (магистральные трубопроводы), переработка нефти и газа. Уплотнение фланцев на выкидных линиях, сепараторах, технологических установках (крекинг, риформинг), резервуарах. Применяются прокладки для сред от сырой нефти до агрессивных нефтепродуктов, часто при высоких давлениях и температурах.

2. Химическая и нефтехимическая промышленность: Производство удобрений, полимеров, кислот, щелочей. Работа с чрезвычайно агрессивными и токсичными средами. Используются специальные прокладки из PTFE (фторопласта), графита или со специальными покрытиями, устойчивые к химическому воздействию.

3. Энергетика (тепловая и атомная): Трубопроводы пара и горячей воды (как насыщенного, так и перегретого) от котлов к турбинам, системы конденсата, питательной воды. Ключевые требования — термостойкость (до +600°C и выше) и устойчивость к циклическим температурным нагрузкам. Применяются графитовые, спирально-навитые (СНП) и металлические прокладки.

4. Судостроение и морская добыча: Системы забортной и пресной воды, топливные магистрали, гидравлические системы, системы сжатого воздуха на судах и морских платформах. Важна стойкость к солёной воде, вибрации и ударным нагрузкам.

5. Водоснабжение и водоотведение (ЖКХ): Фланцевые соединения на насосных станциях, в очистных сооружениях, на магистральных водоводах и коллекторах. Основные среды — холодная и горячая вода, сточные воды. Часто используются резиновые и паронитовые прокладки.

6. Пищевая и фармацевтическая промышленность: Трубопроводы для перекачки молока, соков, сиропов, фармацевтических субстанций. Ключевое требование — использование разрешённых, нетоксичных, легко очищаемых материалов (пищевой силикон, PTFE, EPDM специальных марок).

7. Машиностроение и общее промышленное производство: Системы гидравлики и пневматики станков и прессов, компрессорное оборудование, системы вентиляции и кондиционирования (вентиляционные фланцы), подключение насосов, теплообменников и ёмкостного оборудования.

8. Криогенная техника: Работа с сжиженными газами (азот, кислород, природный газ) при сверхнизких температурах (до -200°C). Применяются специальные прокладки, сохраняющие эластичность на холоде.

Таким образом, фланцевые прокладки — это критически важный компонент, обеспечивающий безопасную и бесперебойную работу инфраструктуры, от бытового водопровода до реакторов атомных электростанций и глубоководных нефтяных скважин. Выбор конкретного типа прокладки напрямую зависит от трёх ключевых параметров среды: давления, температуры и химического состава.

Заключение

Фланцевая прокладка — это далеко не просто «шайба» или расходный материал. Это высокотехнологичный и критически важный элемент безопасности, эффективности и надежности любой промышленной системы. От ее правильного выбора и монтажа зависит не только бесперебойность технологических процессов, но и экологическая обстановка, и жизни людей. Понимание того, что такое фланцевая прокладка, как она работает и для чего применяется, — это основа грамотной эксплуатации трубопроводов и аппаратов, связывающих воедино современный промышленный мир.
