Что такое сальниковая набивка (сальник)?

В мире промышленного оборудования, где вращающиеся валы и движущиеся штоки являются сердцем большинства систем, существует критическая задача: обеспечить герметичность в точке их выхода из корпусов насосов, компрессоров, задвижек и смесителей. Решением этой задачи, проверенным столетиями, но непрерывно эволюционирующим, является сальниковая набивка, часто просто называемая сальником.

Сальник: принцип действия и конструкция

Сальниковое уплотнение (сальниковый узел) — это устройство, предназначенное для предотвращения или минимизации утечки рабочей среды (жидкости, газа, пара) вдоль подвижного элемента (вала, штока). Его работа основана не на создании абсолютно неподвижной связи, а на контролируемом трении и лабиринтном уплотнении.

Конструктивно классический сальниковый узел состоит из нескольких ключевых элементов:

1. Сальниковая камера (коробка): Полость в корпусе оборудования вокруг вала/штока.

2. Сальниковая набивка: Непосредственно уплотняющий материал, нарезанный на колеца, который укладывается в эту камеру.

3. Подвижный элемент: Вал насоса или шток арматуры (задвижки, вентиля).

4. Нажимная втулка (гильза): Деталь, передающая давление от крепежа на набивку.

5. Сальниковая крышка (фланцевая крышка): Элемент, закрывающий камеру.

6. Крепежные элементы: Шпильки, болты и гайки, которые поджимают крышку.

При затягивании гаек нажимная втулка сжимает кольца набивки в радиальном направлении, прижимая их к поверхности вала и стенкам камеры. Это создает необходимый контактный (радиальный) уплотняющий эффект. Правильно отрегулированный сальник допускает минимальную капельную утечку для смазки и охлаждения зоны трения. Для отвода тепла и увеличения срока службы часто организуют охлаждение или промывку сальниковой камеры.

Сальниковая набивка: сердце уплотнения

Именно набивка является расходным материалом, от свойств которого зависит эффективность всего узла. Это не просто "прокладка", а сложный композитный материал, к которому предъявляются противоречивые требования:

• Упругость и пластичность: Для заполнения неровностей и следования биению вала.

• Износостойкость: Сопротивление абразивному износу о вал и стенки камеры.

• Теплостойкость: Сохранение свойств при рабочих температурах.

• Химическая стойкость: Инертность к перекачиваемой или уплотняемой среде.

• Низкий коэффициент трения: Для минимизации нагрева и износа вала.

• Отсутствие абразивных частиц: Чтобы не повреждать поверхность вала/штока.

Эволюция и типы сальниковых набивок

Материалы для набивок прошли долгий путь от пеньки и асбеста до высокотехнологичных композитов.

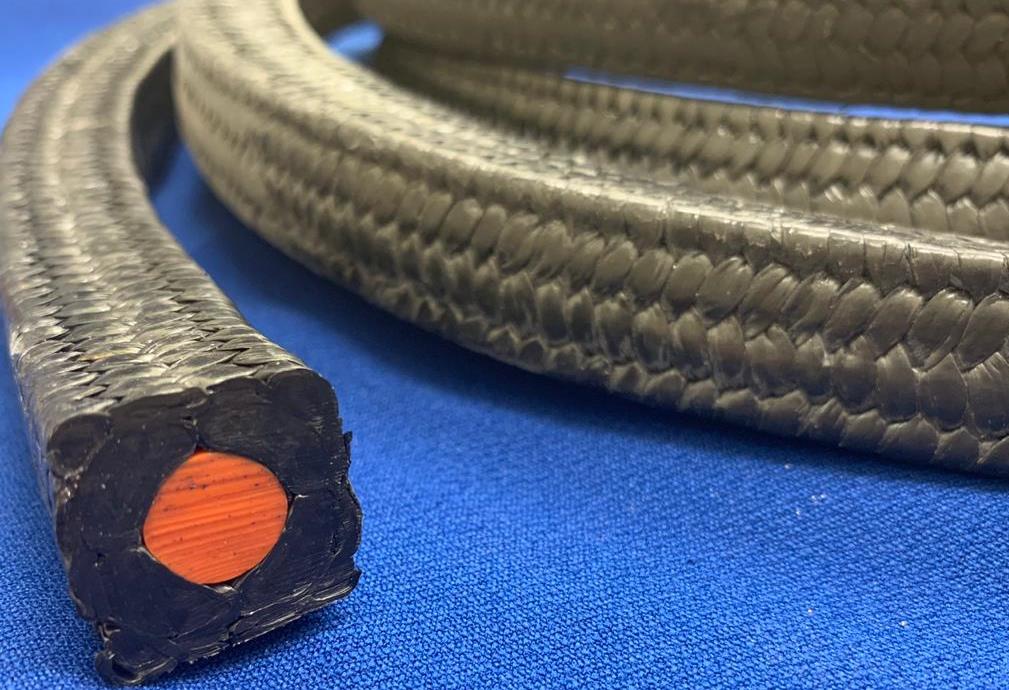

1. Традиционные (плетеные) набивки:

   • Асбестовые: Долгое время были "золотым стандартом" благодаря термостойкости и химической инертности. Однако из-за канцерогенности их использование сейчас строго ограничено.

   • Безасбестовые на органической основе: Изготавливаются из волокон графита, арамида (например, кевлар), углеродного волокна, полиакрилонитрила (ПАН), хлопка, джута. Пропитываются смазками (графит, силикон, PTFE) для снижения трения. Применяются для воды, пара, масел, слабоагрессивных сред при температурах до +300°C…+350°C.

2. Графитовые набивки: Современный лидер в многих отраслях. Изготавливаются из фольги или волокон чистого графита. Обладают выдающейся химической стойкостью, термостабильностью (от криогенных температур до +500°C в инертной среде), самосмазывающимися свойствами и высокой теплопроводностью (хорошо отводят тепло). Используются на агрессивных средах, горячих теплоносителях, в энергетике.

3. Фторопластовые (PTFE) набивки: На основе волокон политетрафторэтилена. Обладают феноменальной химической стойкостью к большинству агрессивных веществ, очень низким коэффициентом трения, антиадгезионными свойствами. Чувствительны к температуре (обычно до +260°C) и могут проявлять "холодную текучесть" (ползучесть под нагрузкой). Часто армируются для улучшения механических свойств.

4. Комбинированные и керамические набивки: Для экстремальных условий (высокие температуры, абразивные среды) могут использоваться материалы с включением керамических волокон или металлических добавок (инконель, нержавеющая сталь).

Сальники для насосов и для арматуры: ключевые различия

Хотя принцип один, нюансы применения сильно различаются.

Сальниковые уплотнения для насосов:

• Условия работы: Непрерывное высокоскоростное вращение вала (до 3000 об/мин и более), центробежные силы, вибрация, часто высокое давление.

• Основные требования:

  • Отвод тепла: Трение о быстро движущийся вал генерирует много тепла. Критически важна эффективная теплоотдача через набивку или систему охлаждения камеры.

  • Износостойкость: Постоянный контакт с вращающейся поверхностью.

  • Совместимость с перекачиваемой средой: Набивка не должна разрушаться или набухать.

• Особенность: Часто требуют более точной регулировки нажима. Слишком сильная затяжка ведет к перегреву и износу вала и набивки, слишком слабая — к повышенной утечке. В современных насосах сальники часто заменяются торцевыми механическими уплотнениями, но сальниковые узлы остаются востребованными для абразивных сред, высоких температур или в условиях низкой эксплуатационной культуры, где они более ремонтопригодны.

Сальниковые уплотнения для арматуры (задвижек, вентилей, клапанов):

• Условия работы: Возвратно-поступательное или редко проворачивающееся движение штока. Основное состояние — "закрыто" или "открыто", то есть большую часть времени шток неподвижен.

• Основные требования:

  • Уплотнение в статике: Способность долго удерживать давление без протечек при неподвижном штоке.

  • Устойчивость к "прикипанию": Набивка не должна "схватываться" со штоком при длительном простое, иначе маховик невозможно будет провернуть.

  • Адаптивность к износу: При износе узел легко подтягивается ключом для восстановления герметичности.

• Особенность: Набивка для арматуры часто работает в условиях более высоких температур и давлений (например, на паровых системах), а также в агрессивных средах (химические производства). Здесь по-прежнему доминируют графитовые и фторопластовые набивки. Герметичность арматуры — это вопрос безопасности и экологии, поэтому надежности сальникового узла уделяется первостепенное внимание.

Преимущества и недостатки сальниковых уплотнений

Преимущества:

• Высокая ремонтопригодность: Замена набивки — простая операция, не требующая демонтажа всего агрегата (часто достаточно снять крышку сальника).

• Универсальность и адаптивность: Широкий спектр материалов позволяет подобрать набивку почти для любых условий.

• Стойкость к абразивам: Лучше, чем у торцевых уплотнений, переносят среды с механическими примесями.

• Допускают регулировку: Износ компенсируется подтяжкой.

• Относительно низкая стоимость: Особенно актуально для крупногабаритного оборудования.

Недостатки:

• Обязательная утечка: По современным стандартам "нулевая утечка" недостижима. Даже капельная утечка недопустима для токсичных, взрывоопасных или дорогих сред.

• Постоянное трение и износ: Даже в режиме покоя для арматуры требуется контактное давление.

• Требуют регулярного обслуживания: Подтяжка, охлаждение, замена.

• Могут повреждать вал/шток: При неправильном монтаже или работе "на сухую".

• Большие потери на трение: Снижают КПД оборудования по сравнению с бесконтактными уплотнениями.

Монтаж и обслуживание: искусство правильной затяжки

Ключ к долгой и надежной работе — правильная установка.

1. Подготовка: Очистка камеры и вала от старой набивки. Проверка состояния поверхности вала/штока (допустима только минимальная шероховатость, отсутствие задиров).

2. Нарезка колец: Каждое кольцо нарезается строго по размеру окружности вала (без использования старой набивки как шаблона). Стыки должны быть скошены под углом 30-45 градусов и в соседних кольцах развернуты на 90-120 градусов относительно друг друга.

3. Укладка: Каждое кольцо насаживается на вал, а не вставляется в камеру, и укладывается по отдельности, с уплотнением с помощью специальной оправки.

4. Затяжка: Крышка затягивается равномерно, крест-накрест, до легкого сопротивления вращению вала или ходу штока. Окончательная затяжка производится только после запуска оборудования и его прогрева до рабочих условий, так как материалы расширяются. Правильно смонтированный сальник допускает небольшую капельную протечку (примерно 1 капля в минуту) на холодном оборудовании.

Заключение

Сальниковая набивка — это не архаизм, а жизнеспособная и критически важная технология, которая продолжает развиваться. В эпоху высоких технологий и "умных" производств она остается простым, надежным и экономически эффективным решением для тысяч применений, где абсолютная герметичность не является главным приоритетом, а на первый план выходят ремонтопригодность, стойкость к тяжелым условиям и надежность. От городского водопровода до раскаленных паропроводов электростанций — этот незаметный узел продолжает нести свою вахту, обеспечивая бесперебойную работу мировой индустрии. Выбор современной, подходящей по всем параметрам сальниковой набивки и ее грамотный монтаж — это залог долговечности оборудования, безопасности и экономии ресурсов.
