В каких случаях графитовое кольцо лучше сальниковой набивки, и наоборот?

Наше предприятие уже много лет специализируется на выпуске уплотнительной продукции для арматуры и насосного оборудования. Ассортимент «Гермет-Урал» включает в себя как классические плетеные сальниковые набивки, так и прессованные графитовые кольца, а также фланцевые прокладки и СНП.

Когда к нам обращается технический специалист или снабженец с запросом «нужно уплотнить шток задвижки» или «уплотнить вал насоса», мы часто слышим два противоположных мнения:

1. «Давайте просто хорошую набивку, подтянем и всё заработает».

2. «Нужны только графитовые кольца, набивка — это прошлый век».

Истина, как всегда, находится не в области маркетинга, а в области физики трения, термодинамики и механики разрушения. И набивка, и кольца имеют право на жизнь, но в совершенно разных условиях эксплуатации.

Часть 1. Сальниковая набивка: Универсальный солдат с эффектом памяти

Что это такое?
Сальниковая набивка — это плетеный (или скрученный) шнур, изготовленный из волокон или нитей. В нашем случае наиболее популярным материалом является ТРГ (терморасширенный графит), часто армированный хлопковой нитью, стекловолокном, лавсановой нитью или инконелевой проволокой. Также существуют набивки из фторопласта (PTFE), арамидных волокон (кевлар) и комбинированные.

Как она работает?
Принцип работы сальникового узла основан на радиальном расширении.

1. Монтажник нарезает шнур на кольца (обычно под углом 45 градусов для стыковки).

2. Кольца укладываются в сальниковую камеру со смещением стыков (замков) на 90 градусов.

3. При затяжке грундбуксы (нажимной втулки) создается осевое усилие.

4. Плетеная структура набивки, обладая определенной жесткостью, передает это усилие в радиальном направлении, прижимаясь к штоку (валу) и стенке камеры.

Плюсы сальниковой набивки:

1. Универсальность и ремонтопригодность в полевых условиях. Это главный козырь. Набивку можно купить «бухтой» (мотком) и нарезать по месту для любого диаметра штока. Если до арматуры трудно добраться, или если это аварийный ремонт в полевых условиях, слесарь может за 15 минут набить сальник, имея лишь нож и линейку.

2. Компенсация износа. Набивка прощает неидеальную геометрию штока. Если шток имеет выработку, царапины или небольшую эллипсность, мягкая плетеная структура заполняет эти дефекты. Кроме того, если в процессе работы появилась течь, узел можно «подтянуть» (дожать грундбуксу), не останавливая процесс (с соблюдением мер безопасности).

3. Упругость. Благодаря плетению и армирующим нитям набивка обладает пружинными свойствами. Это помогает ей компенсировать вибрации и биения вала (например, в насосах низкого давления).

Минусы сальниковой набивки:

1. Проблема стыков. Как бы мастер не старался, стык (замок) — это слабое место. Через микрощели в замках при высоком давлении среда может просачиваться, особенно это критично для газов.

2. Потеря летучих и вымывание. Со временем, особенно при термоциклировании, связующие и пропитки выгорают, набивка теряет массу и объем. Это приводит к падению контактного давления и необходимости частой подтяжки.

3. Риск «коксования». Дешевые набивки с высоким содержанием летучих при высоких температурах превращаются в твердую коксовую корку, которую потом очень сложно демонтировать, и которая царапает шток.

4. Трение. Плетеная набивка имеет достаточно высокий коэффициент трения. Это значит, что требуется большее усилие для перемещения штока (особенно на электроприводах).

Часть 2. Графитовые кольца: Инженерная точность и чистота

Что это такое?

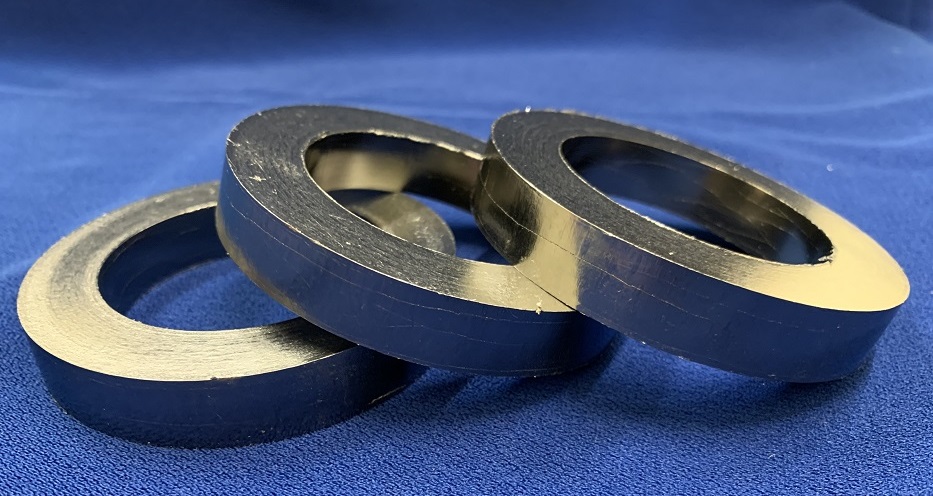

Графитовые кольца (часто их называют кольца «ТРГ», «Grafoil» или прессованные кольца) — это изделия, изготовленные методом прессования ленты из терморасширенного графита (или графитовой фольги) в жесткой пресс-форме под высоким давлением.

Как они работают?
В отличие от набивки, кольца работают как набор высокоплотных сегментов.

1. Кольцо изготавливается точно под размер сальниковой камеры (диаметр штока и диаметр камеры).

2. При монтаже кольца просто надеваются на шток (или используются разрезные кольца, если нет возможности разобрать узел).

3. При затяжке грундбуксы осевое сжатие преобразуется в плотное прилегание каждого кольца ко всей поверхности штока.

Ключевое отличие структуры: Если набивка — это волокна (нити), то кольцо — это монолитная, слоистая структура спрессованного графита. По сути, кольцо — это то же самое, во что превращается набивка после экстремальной запрессовки.

Плюсы графитовых колец:

1. Монолитность и герметичность. Здесь нет сквозных замков в каждом слое (как в набивке, где 4-5 стыков по высоте). Давление в кольце распределяется равномерно по всей окружности. Это особенно критично для газообразных сред (пар, водород, гелий), где набивка "сифонит" по замкам.

2. Высокая плотность. Прессованное кольцо имеет плотность 1.6–1.9 г/см³ против 1.2–1.4 г/см³ у плетеной набивки. Высокая плотность означает меньшее проникновение среды внутрь материала и меньшую проницаемость.

3. Минимальное трение. Поскольку поверхность кольца гладкая и структура плотная, коэффициент трения по штоку ниже, чем у набивки. Это облегчает ход арматуры, снижает износ штока и экономит энергию электропривода.

4. Стойкость к выдавливанию. Под высоким давлением набивка может «выплевываться» в зазор между штоком и грундбуксой. Плотное кольцо имеет высокую прочность на сжатие и лучше сопротивляется экструзии (выдавливанию) в зазор.

5. Уменьшенный износ штока. Мягкий, чистый графит полирует шток, а не царапает его, как это иногда бывает с набивкой, армированной жесткой проволокой.

Минусы графитовых колец:

1. Требовательность к геометрии узла. Кольца не терпят люфтов. Если шток «гуляет» (радиальное биение вала насоса), жесткое кольцо может треснуть или выкрошиться. Кольца требуют идеальной соосности.

2. Отсутствие "подтяжки" в полевых условиях. Если кольцо потеряло герметичность и уже выбрало весь запас хода грундбуксы, поджать его, скорее всего, не получится. Графит пластичен, но он не восстанавливает объем после критической деформации.

3. Чувствительность к монтажу. Разрезные кольца (со стыками под 45°) нужно очень аккуратно устанавливать, иначе стык может перекосить и сломать кромку. Цельные кольца требуют демонтажа маховика или штока.

4. Электрохимическая коррозия. Плотный графит, контактируя с нержавеющей сталью во влажной среде, может вызывать точечную коррозию. Требуется использование колец с ингибиторами коррозии (что мы и предлагаем).

Часть 3. Сравнительный анализ: Таблица принятия решений

Чтобы упростить выбор, сведем параметры в таблицу.

Часть 4. Ситуации из практики: Когда что выбирать?

Рассмотрим реальные запросы, которые приходят в наш технический отдел.

Кейс А: Паровая задвижка высокого давления на ТЭЦ (P=14 МПа, T=550°C, среда — перегретый пар).

• Ситуация: Требуется высочайшая герметичность, так как утечка пара опасна и неэкономична. Шток полированный, арматура новая или капитально отремонтирована.

• Решение «Гермет-Урал»: Только графитовые кольца (ТРГ) с ингибитором коррозии. Плетеная набивка на таком давлении и с такой летучей средой, как пар, будет «травить» по замкам уже через несколько циклов. Кольца обеспечат надежность и легкий ход для автоматики.

Кейс Б: Сетевой насос холодной воды (P=0.6 МПа, T=20°C). Вал имеет небольшое биение, сальниковая камера старая, расточенная.

• Ситуация: Оборудование изношено, ремонт насоса в ближайшее время не планируется. Нужно быстро и дешево устранить капельную течь.

• Решение «Гермет-Урал»: Только плетеная сальниковая набивка (можно даже с фторопластовой пропиткой для легкости хода). Кольца здесь будут вибрировать, трескаться и не прилегать из-за кривизны вала. Набивка заполнит неровности и будет работать за счет упругости.

Кейс В: Запорная арматура на мазутопроводе (P=2.5 МПа, T=120°C). Привод — электрозадвижка.

• Ситуация: Среда вязкая, но проникающая. Электропривод имеет ограничение по крутящему моменту. Если трение сальника будет высоким, привод "срежет" по моменту, и задвижка не закроется.

• Решение «Гермет-Урал»: Графитовые кольца (или комбинированный комплект: крайние кольца — графит, в центре — набивка). Кольца обеспечивают низкий коэффициент трения, что критично для электропривода. Мазут является хорошей смазкой, и кольца прослужат долго.

Кейс Г: Аварийный ремонт вентиля на теплотрассе зимой в полевых условиях.

• Ситуация: Доступа к станку нет, номенклатура штоков неизвестна заранее (советские, импортные, разных диаметров). Мороз -25°C.

• Решение «Гермет-Урал»: Сальниковая набивка. Мастер берет моток набивки, ключ и нож. Он может нарезать кольца под любой фактический замер зазора. Никто не будет ждать изготовления прессованных колец нужного диаметра.

Часть 5. Комбинированные решения: Лучшее из двух миров

Наше производство часто рекомендует использовать комбинированные пакеты уплотнений (уплотнительные комплекты).

Суть метода заключается в том, чтобы использовать преимущества обоих материалов в одном сальниковом узле:

• Верхнее и нижнее кольцо (у грундбуксы и у дна камеры) — это прессованные графитовые кольца.

  • Зачем? Они выполняют роль «сальников» или «пыльников». Они жесткие, не дают мягкой набивке выдавиться в зазор и обеспечивают низкое трение в местах контакта с металлом. Они также действуют как тепловой барьер.

• Средние кольца — это плетеная набивка ТРГ.

  • Зачем? Набивка в центре служит «резервуаром смазки». Она более упругая, чем монолит, и лучше держит небольшие смещения штока. Она также является «подушкой безопасности», компенсирующей температурные расширения.

Вывод по комбинированной схеме: Такая схема отлично работает на насосах с динамическими нагрузками, где чистое кольцо может треснуть, а чистая набивка быстро износится.

Заключение: Выбор за инженером, а не за снабженцем

Подводя итог, хочется выделить главный принцип:

• Графитовые кольца — это выбор для высокого давления, высоких температур, газовых сред, быстроходных штоков и автоматизированной арматуры. Это решения для систем, где требуются минимальные протечки и минимальное техническое обслуживание. Если у вас стоит задача "поставил и забыл" на ближайшие годы (например, на АЭС или НПЗ), выбирайте кольца.

• Сальниковая набивка — это выбор для универсального ремонта, изношенного оборудования, насосов с биением вала и ситуаций, где важна ремонтопригодность в полевых условиях. Набивка позволяет решить проблему "здесь и сейчас", имея минимальный складской запас.

Компания «Гермет-Урал» производит как высококачественные плетеные набивки с различными типами армирования, так и прессованные графитовые кольца любых размеров по чертежам заказчика (в том числе и разрезные, с замками "ступенька" или "косой срез").

Мы никогда не навязываем только один тип продукции. Мы рассчитываем вашу задачу. Присылайте нам параметры вашего узла: диаметр штока, диаметр камеры, глубину сальника, давление, температуру и среду. Мы подберем оптимальный пакет, будь то набор колец, кольца с фторопластовой оболочкой, плетеная набивка или комбинированный комплект.

Правильное уплотнение — это не просто трата денег на материалы, это экономия на ремонтах и простоях.
