Сальниковые набивки АФТ и Герморум С-101 сравнение характеристик

В арсенале современного инженера по эксплуатации и ремонту промышленного оборудования нет единого «идеального» уплотнения. Каждый механизм, каждая рабочая среда и режим эксплуатации диктуют свои требования к сальниковой набивке. Особенно остро вопрос выбора стоит перед специалистами, обслуживающими насосное и арматурное оборудование, где на кону стоят не только затраты на ремонт, но и безопасность процессов.

Двумя наиболее востребованными материалами в сегменте высококачественных уплотнений являются сальниковая набивка АФТ (на основе армированного фторопласта) и Герморум С-101 (на основе терморасширенного графита). Оба материала относятся к категории безасбестовых, экологически безопасных и высокотехнологичных. Однако их химическая природа, физико-механические свойства и поведение в сальниковой камере кардинально отличаются.

1. Природа материалов: фторопласт vs терморасширенный графит

Понимание базовой структуры материала позволяет предсказать его поведение в экстремальных условиях.

1.1. Сальниковая набивка АФТ: полимерная основа

Аббревиатура АФТ расшифровывается как АсбестоФторопласт (хотя современные версии являются безасбестовыми) или чаще — как уплотнение из армированной фторопластовой нити. В основе этой набивки лежит политетрафторэтилен (ПТФЭ, тефлон) — материал, известный своей исключительно низкой адгезией и химической инертностью.

Набивка АФТ изготавливается путем плетения из объемной нити, полученной из дисперсии фторопласта с добавлением армирующих компонентов (обычно высокопрочных полиэфирных или полиамидных волокон). Армирование необходимо для устранения главного недостатка чистого фторопласта — его склонности к «холодной текучести» (ползучести) под давлением. Пропитка набивки специальными смазками (иногда силиконовыми или графитовыми) обеспечивает низкий коэффициент трения и отвод тепла.

1.2. Герморум С-101: углеродная основа

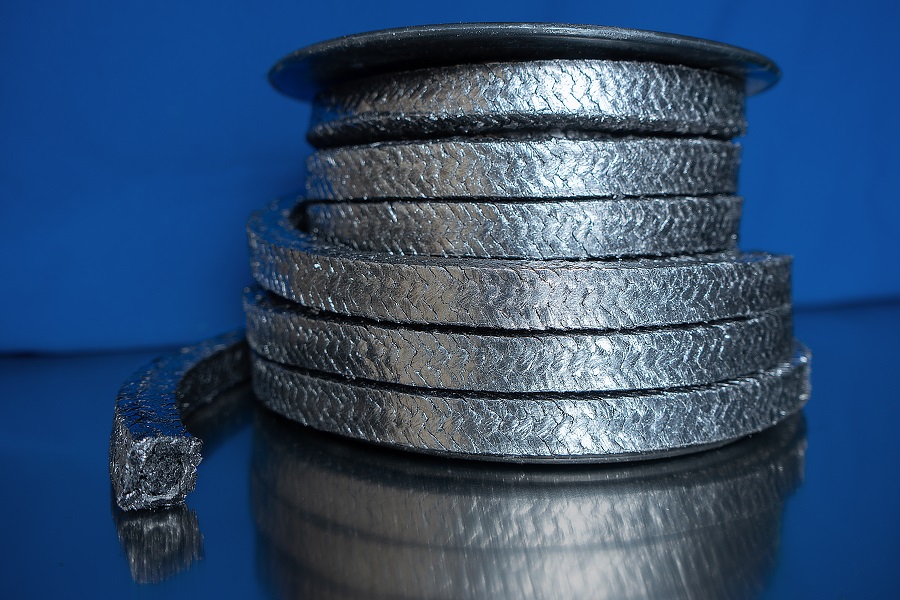

Как было отмечено в предыдущих обзорах, Герморум С-101 представляет собой плетеную набивку из высококачественного гибкого графитового волокна (терморасширенный графит) с армированием стеклонитью и ингибитором коррозии.

Это материал с высокой теплопроводностью, термостойкостью и способностью к самосмазыванию за счет слоистой структуры графита. В отличие от фторопласта, графит не является полимером; это кристаллическая модификация углерода, что определяет его уникальные свойства.

2. Сравнительная таблица технических характеристик

Для наглядности сведем основные параметры двух материалов в единую таблицу.

3. Детальный анализ эксплуатационных свойств

3.1. Температурный режим и термостойкость

Это первое и, возможно, самое важное различие. Герморум С-101 сохраняет работоспособность при температурах, недоступных для фторопласта. При превышении отметки +260°C фторопласт начинает разлагаться с выделением токсичных газов (фосген при горении) и теряет механическую прочность. Поэтому для перегретого пара (выше 250°C) и высокотемпературных тепловых масел применение АФТ категорически ограничено.

Герморум С-101, напротив, работает в диапазоне до +650°C в инертной среде и до +430°C на воздухе. Это делает его безальтернативным выбором для уплотнения арматуры на паровых коллекторах, турбинах и высокотемпературных реакторах.

Однако в низкотемпературном диапазоне (криогеника) оба материала демонстрируют отличные результаты, сохраняя эластичность до -200°C.

3.2. Химическая совместимость: универсальность vs окислители

Набивка АФТ на основе фторопласта славится своей «химической всеядностью». Фторопласт не реагирует с кислотами (кроме концентрированной азотной и серной при высоких температурах), щелочами, органическими растворителями, нефтепродуктами. Это идеальный выбор для химических насосов, перекачивающих агрессивные среды.

Герморум С-101 также стоек в широком диапазоне pH, но имеет одно принципиальное ограничение: неустойчив в сильных окислителях. В средах с высоким содержанием кислорода, в дымящей азотной кислоте, хлоре или озонсодержащих средах графит может окисляться, теряя массу и уплотнительные свойства. В таких условиях АФТ оказывается более предпочтительным.

3.3. Трибология: трение, износ и теплоотвод

Коэффициент трения у обеих набивок находится на низком уровне (0,04–0,1), что значительно лучше, чем у асбестовых аналогов. Однако механизм снижения трения различен.

• АФТ имеет низкий коэффициент трения благодаря химической природе фторопласта — к нему ничего не прилипает. Но фторопласт обладает низкой теплопроводностью. В высокоскоростных насосах (более 15–20 м/с) возникающее трение приводит к локальному перегреву поверхности набивки. Фторопласт начинает размягчаться, и существует риск выдавливания материала из сальниковой камеры или налипания на вал.

• Герморум С-101 имеет чуть более высокий коэффициент трения, чем свежая АФТ, но его высокая теплопроводность позволяет эффективно отводить тепло от зоны контакта. Это делает графитовую набивку более стабильной на высоких скоростях скольжения (до 30 м/с). Графит не плавится и не выдавливается.

Вывод по трибологии: для тихоходных насосов и арматуры оба материала хороши. Для высокоскоростного оборудования (центробежные насосы с частотой вращения более 3000 об/мин) Герморум С-101 имеет преимущество за счет лучшего теплоотвода.

3.4. Электрохимическая совместимость

Здесь важное различие, которое часто упускают из виду. Графит является электропроводным материалом. При работе пары «графитовая набивка — стальной вал» в присутствии электролита (влажной среды) возникает гальваническая пара, которая может привести к коррозии вала. Производители Герморум С-101 добавляют ингибиторы коррозии, но риск остается, особенно в морской воде или агрессивных электролитах.

Фторопласт (АФТ) является диэлектриком. Он не создает гальванических пар и абсолютно инертен к электрохимической коррозии. Для насосов, работающих на морской воде, растворах солей или в условиях повышенной влажности, АФТ зачастую является более безопасным выбором с точки зрения сохранности вала.

4. Сравнение областей применения

4.1. Типичное применение АФТ

Набивка АФТ наиболее эффективна в следующих узлах и средах:

• Химические насосы: перекачка кислот (серная, соляная, уксусная), щелочей, растворителей, агрессивных химических реагентов.

• Насосы морской воды и рассолов: отсутствие гальванической коррозии и стойкость к солям.

• Пищевая и фармацевтическая промышленность: фторопласт инертен и допущен к контакту с пищевыми продуктами (при наличии соответствующих сертификатов).

• Криогенная техника: сохранение эластичности при сверхнизких температурах.

• Арматура на холодных и средне-температурных средах (до +200°C).

Ограничения АФТ:

• Высокие температуры выше +260°C.

• Высокие скорости скольжения без охлаждения рубашки (выше 15–20 м/с).

• Высокие давления без специальных усиленных конструкций (холодная текучесть).

4.2. Типичное применение Герморум С-101

Графитовая набивка является выбором №1 для:

• Энергетики: уплотнение арматуры и насосов на перегретом паре (до +650°C).

• Нефтепереработка: горячие углеводороды, термальные масла, битумы, где температуры превышают предел для фторопласта.

• Высокоскоростные насосы: питательные насосы котлов, магистральные насосы нефти и воды.

• Криогеника: работа с жидким азотом, кислородом (требуется осторожность), водородом.

• Арматура высокого давления: задвижки и клапаны до 300 бар.

Ограничения Герморум С-101:

• Сильные окислители и среда с высоким содержанием свободного кислорода.

• Среды, требующие полной электрохимической изоляции.

• Не допускается в некоторых пищевых производствах из-за возможности выделения графитовой пыли.

5. Сравнение монтажных и эксплуатационных особенностей

5.1. Усадка и «холодная текучесть»

АФТ имеет склонность к холодной текучести. Это означает, что под длительным давлением фторопласт постепенно деформируется, что может привести к ослаблению обжатия сальника и увеличению протечек. При монтаже АФТ требуется более тщательная первоначальная обтяжка, а в процессе эксплуатации — периодическая подтяжка сальникового узла.

Герморум С-101 практически не подвержен усадке и холодной текучести. После первоначальной обтяжки и приработки графитовая набивка стабильно держит форму, что снижает эксплуатационные затраты на обслуживание (не требует постоянных подтяжек).

5.2. Герметичность газов

Если речь идет о газовых средах (водород, природный газ, углеводороды), графитовая набивка Герморум С-101 имеет преимущество. Графит практически непроницаем для газов благодаря своей чешуйчатой структуре, которая под давлением формирует плотный экран.

Фторопластовая набивка АФТ, даже при высоком качестве плетения, имеет микропоры и может пропускать легкие газы. Для газовых сред предпочтение отдается графиту.

5.3. Влияние на шток / вал

Оба материала при правильном монтаже являются щадящими для металла. Однако в случае попадания абразивных частиц в среду графитовая набивка может действовать как абразив (графит сам по себе мягкий, но в комбинации с песком может усиливать износ). Фторопласт благодаря своей «скользкой» природе меньше способствует абразивному износу, если в среде есть механические примеси.

6. Экономический анализ: стоимость владения

При сравнении цен на сальниковую набивку АФТ и Герморум С-101 важно отметить, что оба материала относятся к средней и высокой ценовой категории, значительно дороже асбестовых аналогов. Однако их стоимость примерно сопоставима, и решающим фактором становится не цена за килограмм, а ресурс работы в конкретных условиях.

Сценарии, где АФТ выгоднее:

• Агрессивные химические среды, где графит не применим.

• Среды с требованием диэлектрической изоляции.

• Температуры до +200°C на высокооборотных насосах с системой охлаждения.

Сценарии, где Герморум С-101 выгоднее:

• Высокие температуры (пар, термомасла) — единственное решение.

• Высокоскоростные насосы без водяного охлаждения сальника (за счет теплоотвода графита).

• Газовые среды, требующие нулевой проницаемости.

• Оборудование, где критична минимизация обслуживания (отсутствие подтяжек).

7. Выводы и рекомендации по выбору

Выбор между сальниковой набивкой АФТ и Герморум С-101 не является вопросом «что лучше в принципе». Это вопрос правильного инженерного соответствия условиям эксплуатации. Оба материала являются высококачественными, современными и экологически безопасными.

Рекомендуется выбирать АФТ, если:

1. Рабочая среда — агрессивные химикаты (кислоты, щелочи, растворители).

2. Присутствует риск гальванической коррозии (морская вода, влажные электролиты).

3. Рабочая температура не превышает +200°C (или кратковременно +260°C).

4. Требуется полная инертность и допуск для пищевых/фармацевтических производств.

Рекомендуется выбирать Герморум С-101, если:

1. Температура среды превышает +260°C (перегретый пар, горячие масла).

2. Оборудование работает на высоких скоростях скольжения (более 15–20 м/с).

3. Среда — углеводороды, газы (особенно водород), нефтепродукты.

4. Критичны высокое давление арматуры и низкая газопроницаемость.

5. Важна стабильность геометрии уплотнения без периодических подтяжек.

В сложных случаях (например, насос, перекачивающий кислоту при температуре выше +200°C) инженеру приходится искать компромиссы, учитывая, что ни один из материалов не покрывает всех потребностей. Однако в подавляющем большинстве промышленных задач разделение выглядит именно так: химия, холод — АФТ; энергетика, нефть, жар, газ — Герморум С-101.

Перед окончательным выбором настоятельно рекомендуется ознакомиться с техническими паспортами конкретных производителей, так как качество армирования, состав пропитки и метод плетения могут варьироваться, влияя на итоговые характеристики. Правильно подобранное уплотнение — это не просто герметичность, это залог непрерывности технологического процесса и снижения совокупных затрат на ремонт и обслуживание оборудования.
