Можно ли использовать прокладку из ТРГ вместо паронита на паре высокого давления?

Наше предприятие ежедневно сталкивается с запросами на поставку уплотнительных материалов для тепловых сетей, ТЭЦ, котельных и промышленных предприятий. Один из самых частых вопросов, который звучит в телефонной трубке или в техническом задании, звучит так: «Нам нужно заменить паронит на ТРГ на паропроводе, подойдет ли?» или «Почему у нас выдавило графитовую прокладку, если она стоит дороже паронитовой?».

Эта статья — наш подробный ответ всем, кто стоит перед выбором между проверенным временем паронитом (ПОН) и современным терморасширенным графитом (ТРГ) при работе с паром высокого давления.

Часть 1. Кризис Паронита в условиях перегретого пара

Чтобы понять, зачем вообще менять паронит на графит, нужно разобраться, что происходит с классическим паронитом (ПОН-Б) при длительном воздействии пара высокого давления.

Что такое паронит?
Это композит на основе асбестовых волокон, связанных каучуковой матрицей с добавлением порошковых наполнителей (графит, сера, барит).

Поведение ПОН на паре:

1. Термодеструкция связующего. Каучук, входящий в состав паронита, начинает деградировать уже при температурах выше 200–250°C. При параметрах пара Т=300°C и выше процесс ускоряется лавинообразно. Каучук теряет эластичность, становится хрупким, выкрашивается.

2. Вымывание и "расслоение". Под действием конденсата и пара асбестовые волокна, лишившись связующего, начинают расслаиваться. Прокладка теряет монолитность и начинает "травить" по торцам и по телу.

3. Релаксация напряжений. Паронит со временем сильно проседает. Монтажники затягивают болты, но после нескольких циклов "нагрев-остывание" и вибраций остаточное напряжение в болтах падает. Начинается течь.

Что такое ТРГ?
Это чистый углерод (графит) в виде спрессованной фольги. Здесь физически нет того, что может сгореть или разложиться. Нет каучука, нет связующего. Графит является самосмазывающимся слоистым материалом.

Вывод по части 1: Паронит имеет физический потолок по температуре. ТРГ на высокотемпературном паре (до +450°C в окислительной среде и выше в нейтральной) работает на порядок надежнее.

Часть 2. "Текучая ловушка" или Почему нельзя просто вырезать прокладку из ТРГ по образцу паронита

Это самый важный раздел статьи. Большинство аварий при замене ПОН на ТРГ происходят не из-за того, что ТРГ плох, а из-за того, что монтажники применяют правила монтажа паронита к графиту.

Физика паронита: Упругость
Паронит при затяжке работает как пружина. Вы затянули болты, паронит сжался, но за счет каучуковой составляющей он постоянно пытается "разжаться" обратно. Это обеспечивает хороший контакт с фланцем даже при небольших ослаблениях затяжки.

Физика ТРГ: Пластичность
Графит — материал пластичный. Если вы его сожмете, он так и останется сжатым. Он не пружинит.

• Плюс: Он идеально заполняет любые раковины, риски и микронеровности на фланце. Утечка по дефектам поверхности исключена.

• Минус: ТРГ течет под давлением (поддается экструзии). Если приложить чрезмерное усилие или если фланец имеет слишком большой зазор, графит просто "выдавит" из-под фланца, как зубная паста из тюбика.

Кейс из практики:
Заказчик заменил паронитовую прокладку Ду300 на графитовую на паропроводе 1,6 МПа. Через час работы — свищ и разрушение прокладки. Причина? Он использовал лист ТРГ толщиной 3 мм без армирования, вырезав его как паронит. Графит слишком мягкий, его выдавило давлением пара и затяжкой.

Решение: Для пара высокого давления используется либо армированный графитовый лист (ТРГ, дублированный перфорированной стальной лентой 0,2 мм), либо спирально-навитая прокладка (СНП).

Часть 3. Технические требования: Как правильно ставить ТРГ на пар

Чтобы замена паронита на ТРГ прошла успешно, необходимо соблюдать несколько аксиом.

3.1. Армирование — обязательно

Чистый листовой графит (фольга) имеет предел прочности на разрыв около 4–5 МПа. Пар высокого давления просто разорвет его по внутреннему диаметру.

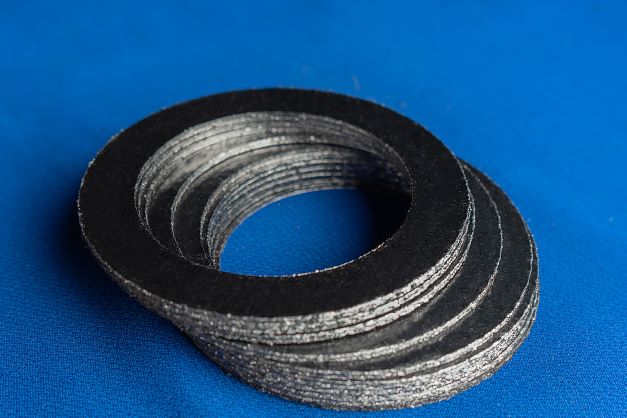

• Лист ТРГ армированный (ТРГ-А): Тонкая стальная пластина (обычно 0,2 мм из стали 304 или 316, перфорированная, с зубцами) закатывается внутрь графитового слоя. Сталь держит давление, графит обеспечивает герметичность. Это стандарт для пара до 10 МПа.

• СНП (Спирально-навитая прокладка): Вершина инженерной мысли. Стальная лента V-образного профиля + графитовая лента. Это уже не лист, а мощная пружина.

3.2. Толщина имеет значение

Не стремитесь ставить толстую прокладку ТРГ вместо толстого паронита. Толстый графит = большая площадь для выдавливания + большая релаксация.

• Рекомендация "Гермет-Урал": Для паровых фланцев оптимальная толщина армированного ТРГ — 1,5–2,0 мм (максимум 3 мм, если фланец кривой). Для СНП толщина задается конструкцией.

3.3. Момент затяжки

Паронит нужно тянуть "от души", чтобы раздавить лист. ТРГ требует контролируемого момента затяжки.

• Избыточное усилие: Разрушение графита, выдавливание.

• Недостаточное усилие: Прокладка не заполнит микронеровности.

• Используйте динамометрические ключи. Ориентируйтесь на давление "смятия" материала. Для ТРГ-А это примерно 30–50 МПа (300–500 кгс/см²).

Часть 4. Сравнение в полевых условиях: ПОН vs ТРГ на паропроводе

Ключевой вывод из таблицы: Экономия на пароните — это ложная экономия. Да, моток паронита стоит копейки. Но стоимость простоя котла из-за свища на фланце перекрывает стоимость графита в сотни раз.

Часть 5. Особенности применения на паре высокого давления (от 4 МПа и выше)

Когда речь заходит о "высоком давлении" в энергетике (Pраб > 4 МПа, T > 250°C), мы, как производители, даем однозначную рекомендацию: Забудьте про листовые материалы. Используйте СНП или графитовые кольца на металлической основе.

Почему листовой ТРГ может не спасти при P > 6.4 МПа?
Даже армированный лист имеет ограничение по экструзии. При высоком внутреннем давлении газ/пар стремится проникнуть между слоями графита. Если фланец имеет перекос или затяжка была неравномерной, высокое давление может "расслоить" кромку листа со стороны внутреннего диаметра.

Альтернатива №1: СНП (Спирально-Навитая Прокладка)
Как мы уже говорили, СНП — это пружинный металлический каркас. Для пара 10-25 МПа мы производим СНП с наружным и внутренним кольцами. Внутреннее кольцо защищает графитовый наполнитель от прямого воздействия потока пара и турбулентности.

Альтернатива №2: Прокладка камерекс (металлографит)
Это лист нержавеющей стали с нанесенным слоем графита. Очень надежное решение, хотя и требует идеально ровных фланцев.

Часть 6. Инструкция по замене: Пошаговый алгоритм от "Гермет-Урал"

Если вы решили отказаться от паронита в пользу ТРГ на паровых магистралях, следуйте этому чек-листу:

Шаг 1. Ревизия фланца.
Осмотрите поверхность на наличие глубоких раковин. Графит заполнит царапины, но глубокие выбоины (>0.5 мм) нужно зашлифовать или использовать пасту-герметик.

Шаг 2. Выбор материала.

• Давление до 4 МПа, пар: Лист ТРГ-А (армированный), толщина 2 мм.

• Давление 4–10 МПа: Лист ТРГ-А высокоплотный или уплотнительное кольцо из СНП.

• Давление выше 10 МПа или вибрации: Только СНП с внутр. кольцом.

Шаг 3. Центровка.
Прокладка ТРГ должна быть точно отцентрована. Если она сместится в сторону, внутренний край может попасть в поток пара и начать разрушаться.

Шаг 4. Затяжка.
Используйте динамометрический ключ. Затягивайте крест-накрест в 3-4 прохода.

• Проход 1: 30% усилия.

• Проход 2: 60% усилия.

• Проход 3: 100% усилия.

• Через 24 часа после первого прогрева до рабочей температуры: Протяжка горячим (проверка момента), так как графит мог дать первичную усадку. Это критически важный шаг, который игнорируют при работе с паронитом.

Заключение

Итак, можно ли использовать прокладку из ТРГ вместо паронита на паре высокого давления?

Ответ: Не можно, а нужно.

Паронит морально устарел для параметров современного теплоэнергетического оборудования. Его предел — низкие и средние давления с умеренными температурами. ТРГ — это материал, созданный для агрессивных сред и экстремальных температур.

Однако, замена требует повышения культуры монтажа.

• Нельзя тянуть графит "как паронит".

• Нельзя использовать неармированную фольгу там, где нужно держать давление.

• Нельзя забывать про протяжку после первого цикла нагрева.

Компания «Гермет-Урал» специализируется на производстве как классических фланцевых прокладок, так и высокотехнологичных уплотнений из ТРГ и СНП. Мы помогаем нашим клиентам перейти с устаревших материалов на современные без ошибок и аварий.

Пришлите нам параметры вашего паропровода (давление, температуру, диаметр фланца) — мы бесплатно подберем тип прокладки, рассчитаем необходимое усилие затяжки и предупредим о "подводных камнях" вашего конкретного узла.

Герметичность — это наука. Доверьтесь профессионалам.
