Производство прокладок из графита (ТРГ)

Этап 1: Получение терморасширенного графита — основа основ

Процесс начинается не с листа, а с производства самого материала. Исходным сырьем служит природный чешуйчатый графит высокой чистоты.

1. Интеркаляция (химическая обработка): Графитовые чешуйки обрабатываются в растворе сильных окислителей и кислот, чаще всего серной или азотной. Молекулы кислоты проникают в межслойное пространство кристаллической решетки графита, образуя так называемое «соединение внедрения».

2. Термическое расширение (эксфолиация): Подготовленный графит затем мгновенно нагревают в печи при температурах 800–1200 °C. Интеркалированная кислота испаряется, создавая огромное давление, которое многократно — в 100–300 раз! — раздвигает слои графита. На выходе получается легкий, объемный, пористый материал, похожий на червей или попкорн, известный как «графовский червь» (graphite worm).

Именно на этом этапе материал приобретает свои ключевые свойства: химическую инертность (так как кислоты удалены) и способность выдерживать экстремальные температуры.

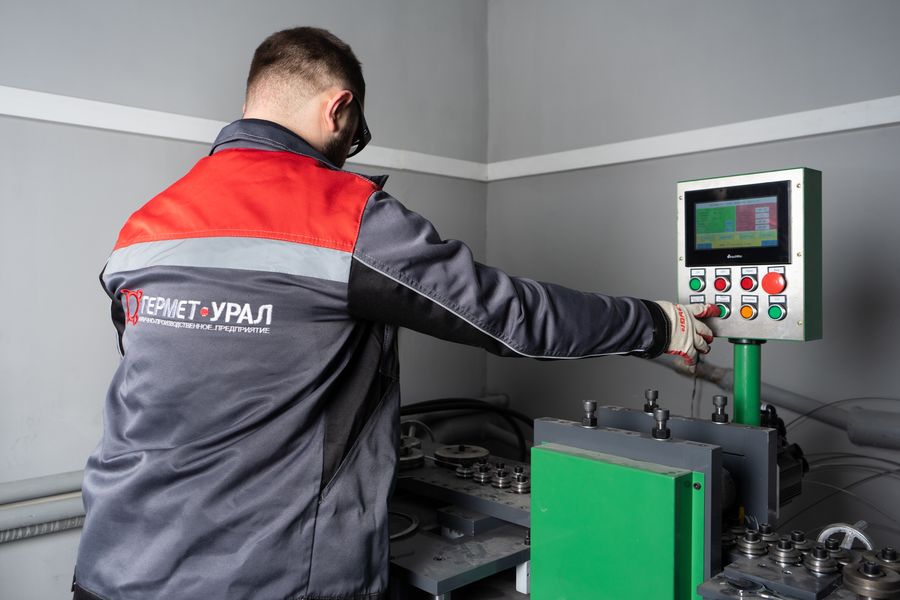

Этап 2: Формовка графитового листа (каландрирование)

Сам по себе «графовский червь» — рыхлый и непрочный. Чтобы превратить его в полезный для промышленности материал, его уплотняют.

• Процесс: Массу «графовских червей» подают на линию каландрирования — систему точно регулируемых валков. Проходя через зазор между валами, материал уплотняется и формируется в непрерывный, однородный рулонный графитовый лист.

• Контроль параметров: Меняя зазор между валками, производитель задает толщину будущего листа — от десятых долей миллиметра (0.15–0.25 мм) до нескольких миллиметров. Одновременно контролируется и плотность материала. Этот этап критически важен для обеспечения равномерности свойств и отсутствия внутренних дефектов готовой продукции.

Этап 3: Изготовление прокладок из графита

Из полученного графитового листа прокладки различной формы и размера изготавливаются двумя основными способами.

1. Лазерная резка — технология премиум-класса

Это самый современный, точный и гибкий метод, ставший отраслевым стандартом для качественных прокладок.

• Принцип: Луч CO2-лазера, управляемый компьютером (ЧПУ), с высочайшей точностью выжигает контур будущей прокладки по цифровому чертежу.

• Преимущества:

  • Идеальная геометрия: Позволяет изготавливать прокладки любой, даже самой сложной формы, с идеально гладкими кромками без заусенцев.

  • Чистота кромки: Луч лазера мгновенно испаряет графит, «запаивая» край. Это предотвращает осыпание и пыление материала, что особенно важно для чистых производств и для удобства монтажа.

  • Высокая гибкость: Перенастройка с одной модели прокладки на другую занимает секунды в программе. Метод идеален для мелкосерийного производства, прототипирования и изготовления прокладок по индивидуальным чертежам.

  • Минимальные отходы: Программа оптимизирует раскладку деталей на листе, экономя материал.

2. Штамповка (вырубка) — метод для больших объемов

• Принцип: Для каждого типоразмера прокладки изготавливается специальный инструмент — штамп-пуансон. С его помощью на гидравлическом прессе из листа графита вырубается готовая прокладка.

• Преимущества:

  • Высочайшая производительность: Метод незаменим при крупносерийном производстве стандартных прокладок (например, для автомобильной промышленности).

  • Низкая себестоимость: При больших тиражах стоимость одной прокладки минимальна.

• Недостатки:

  • Дорогостоящая оснастка: Изготовление штамма для каждого нового размера экономически оправдано только при больших объемах.

  • Риск дефектов кромки: При износе штампа на кромке могут образовываться заусенцы или она может начать осыпаться.

Этап 4: Дополнительная обработка (опционально)

Для работы в специфических условиях графитовые прокладки могут проходить дополнительную обработку.

• Пропитка: Прокладки пропитываются специальными составами для придания им дополнительных свойств:

  • Антиоксидантные пропитки (на основе солей фосфорной кислоты): Значительно повышают стойкость графита к окислению на воздухе, позволяя работать при температурах до +800–900 °C.

  • Полимерные пропитки (акриловые, латексные): Уменьшают пыление, увеличивают прочность на разрыв и улучшают обрабатываемость.

• Армирование (облицовка): Для повышения механической прочности и защиты от повреждений графитовый лист ламинируют тонкой металлической фольгой (нержавеющая сталь, никель, медь) или полимерными пленками. Прокладки затем вырезаются (чаще лазером) из уже готового композитного материала.

Этап 5: Контроль качества и маркировка

Каждая партия прокладок проходит строгий выходной контроль:

• Геометрия: Проверка всех размеров с помощью калибров, шаблонов и измерительных микроскопов.

• Внешний вид: Визуальный осмотр на отсутствие трещин, расслоений и инородных включений.

• Плотность: Выборочный контроль плотности материала, которая напрямую влияет на его прочностные и уплотнительные характеристики.

Готовые прокладки маркируются и упаковываются в защитную упаковку, предотвращающую повреждение при транспортировке.

Области применения прокладок из графита

Благодаря своим свойствам, прокладки из ТРГ нашли применение в самых требовательных отраслях:

• Энергетика: Фланцы паровых и газовых турбин, котлов, теплообменников.

• Химическая и нефтехимическая промышленность: Аппараты и трубопроводы с агрессивными средами.

• Автомобилестроение: Прокладки выпускных систем, турбокомпрессоров.

• Металлургия: Уплотнения печных и дымоходных заслонок.

Заключение

Производство прокладок из терморасширенного графита — это яркий пример того, как глубокое понимание свойств материала и применение передовых технологий обработки позволяют создавать продукцию, способную работать на пределе возможностей. От сыпучего «графовского червя» до точной, вырезанной лазером прокладки — каждый этап этого процесса направлен на достижение одной цели: обеспечить абсолютную герметичность там, где другие материалы бессильны.
