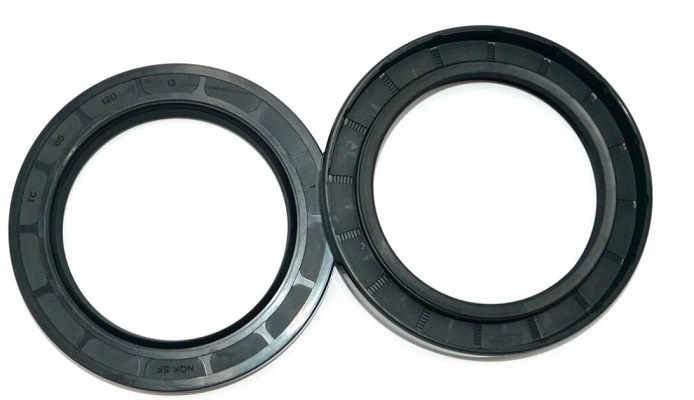

Резиновые сальники и сфера их применения

В бесконечном множестве механизмов, где вращаются валы, движутся штоки или качаются рычаги, существует вечный вызов: как обеспечить герметичность подвижного соединения, защитив внутреннюю среду от внешних загрязнений, а окружающее пространство — от утечек смазки или рабочей жидкости? Одним из самых элегантных, массовых и эффективных ответов на этот вызов являются резиновые сальники — компактные, но невероятно важные компоненты, без которых не обходится практически ни одна отрасль промышленности и повседневной жизни.

Что такое резиновый сальник?

В отличие от сальниковой набивки, которая представляет собой мягкий материал, требующий уплотнения в камере, резиновый сальник — это готовое изделие сложной формы. По своей сути, это комбинированное уплотнение манжетного типа, состоящее из двух основных элементов:

1. Металлический каркас (армирование): Обычно это стальной или реже бронзовый/алюминиевый ободок (кожух). Он обеспечивает сальнику необходимую жесткость, предотвращает деформацию под давлением и гарантирует плотную, неразрывную посадку в корпус (стакан) агрегата.

2. Резиновый уплотнительный элемент: Изготовленный из специальной резиновой смеси, он формирует рабочую часть сальника. Его ключевой элемент — уплотнительная кромка (губа), которая находится в упругом контакте с движущейся деталью (валом, штоком). Часто встречается дополнительная пыльниковая кромка, защищающая основную от абразивной пыли извне.

Принцип действия гениально прост: упругая резиновая губа, плотно обхватывающая вал под небольшим натягом, создает герметизирующий барьер. При вращении вала между его поверхностью и кромкой сальника формируется микроскопическая масляная пленка (гидродинамический клин), которая одновременно обеспечивает смазку, снижает трение и отводит тепло. Эта пленка и поддерживает баланс между эффективным уплотнением и допустимым износом.

Классификация и конструктивные особенности

Резиновые сальники разнообразны, и их конструкция напрямую зависит от решаемой задачи.

По направлению действия:

• Одностороннего действия: Имеют одну основную рабочую кромку. Уплотняют среду только с одной стороны. Самый распространенный тип, например, для сохранения масла внутри узла.

• Двустороннего действия: Имеют две рабочие кромки, обращенные в противоположные стороны. Способны разделять две разные среды или уплотнять узел, где давление может меняться с одной стороны на другую.

По конструкции:

• Беспружинные: Уплотнение обеспечивается только упругостью и геометрией резиновой кромки. Применяются при низких давлениях и скоростях.

• С поджимной пружиной (витой или спиральной): Это классический и самый эффективный тип. Пружина, расположенная в канавке за уплотнительной губой, обеспечивает постоянное и стабильное радиальное давление на вал, компенсируя естественный износ резины и биение вала. Такие сальники работают в широком диапазоне давлений и скоростей.

По материалу уплотнительного элемента:

Здесь кроется ключ к широкой сфере применения. От химического состава резины зависят ее температурный диапазон, устойчивость к средам и механические свойства.

• NBR (нитрил-бутадиеновый каучук): "Рабочая лошадка" отрасли. Отличная стойкость к минеральным маслам, топливам, воде и гидравлическим жидкостям. Температурный диапазон: от -40°C до +100°C (кратко до +120°C). Применяется в 70-80% всех случаев — от автомобильных двигателей и коробок передач до промышленных редукторов.

• FKM (фторкаучук, Витон): Материал для экстремальных условий. Обладает выдающейся химической стойкостью к агрессивным жидкостям (кислотам, топливам с добавками, растворителям), озону и высоким температурам (до +200°C, кратковременно до +250°C). Используется в химической промышленности, авиационно-космической технике, высоконагруженных двигателях.

• ACM (полиакрилатный каучук): Хорошая альтернатива фторкаучуку в системах с горячим маслом (до +150°C), например, в автоматических коробках передач.

• SIL (силиконовый каучук): Отличается широчайшим температурным диапазоном (от -60°C до +200°C), но умеренной стойкостью к маслам и топливам. Идеален для узлов, работающих в экстремальном холоде или сухом нагреве (например, в некоторых электродвигателях, бытовой технике).

• EPDM (этилен-пропиленовый каучук): "Специалист" по работе с горячей водой, паром, тормозными жидкостями на гликолевой основе, антифризами и озоном. Не устойчив к минеральным маслам и топливам. Применяется в системах охлаждения, кондиционирования, насосах для горячей воды.

Сфера применения: от колеса до космоса

Универсальность и надежность сделали резиновые сальники абсолютно незаменимыми.

1. Автомобильная и транспортная промышленность (крупнейший потребитель):

• Двигатель: Коленчатый и распределительный валы, приводные валы вспомогательных агрегатов (ТНВД, насос ГУР).

• Трансмиссия: Валы коробки передач, раздаточные коробки, редукторы ведущих мостов.

• Ходовая часть и рулевое управление: Стойки амортизаторов, рулевые рейки, шарниры равных угловых скоростей (ШРУСы).

• Колесные узлы: Ступичные подшипники (защита от грязи и удержание смазки).

2. Промышленное оборудование:

• Электродвигатели и редукторы: Защита подшипниковых узлов от потери смазки и попадания абразивной пыли.

• Насосы всех типов (центробежные, шестеренчатые, поршневые): Уплотнение валов, предотвращение утечек перекачиваемой жидкости.

• Гидравлические и пневматические системы: Уплотнение штоков гидроцилиндров, валов гидромоторов и насосов. Здесь критически важна чистота поверхности штока и стойкость резины к рабочей жидкости.

• Сельскохозяйственная и строительная техника: Работа в условиях высокой запыленности и ударных нагрузок.

3. Бытовая техника и приборы:

• Стиральные и посудомоечные машины (уплотнение валов барабанов и насосов).

• Холодильные компрессоры.

• Электроинструмент (редукторы дрелей, перфораторов).

4. Специальные применения:

• Пищевая и фармацевтическая промышленность: Сальники из специальных разрешенных материалов (например, белые силиконы или фторкаучуки), не содержащие вредных примесей.

• Химическая промышленность: Уплотнение агрессивных сред аппаратов и мешалок с использованием сальников из FKM или PTFE.

Преимущества и недостатки

Преимущества:

• Компактность и готовность к установке: Не требуют сложной набивки и регулировки.

• Высокая эффективность при правильном подборе: Обеспечивают отличное уплотнение с минимальными утечками.

• Самоподжим (у моделей с пружиной): Автоматическая компенсация износа.

• Двойная функция: Часто совмещают основное уплотнение и защиту от пыли.

• Широчайшая номенклатура: Подбор для любых условий.

• Относительно низкая стоимость при массовом производстве.

Недостатки и ограничения:

• Чувствительность к условиям монтажа: Перекос, повреждение кромки или грязь на вале при установке неминуемо ведут к течи.

• Критическая важность качества поверхности вала: Требуется определенная шероховатость (чаще Ra 0.2–0.8 мкм), отсутствие задиров и царапин.

• Ограниченный ресурс: Резина стареет, теряет эластичность, пружина может ослабнуть.

• Работа только в определенных диапазонах: Давление (обычно до 0.5-1 бар для радиальных, выше — для торцевых сальниковых блоков), скорость, температура жестко ограничены возможностями материала.

• Неремонтопригодность: При износе или повреждении сальник подлежит только замене.

Правила монтажа и замены — залог долгой службы

До 80% преждевременных отказов сальников связаны с ошибками монтажа.

1. Подготовка: Тщательная очистка посадочного места в корпусе и поверхности вала. Проверка вала на отсутствие забоин, заусенцев и износа.

2. Защита кромки: При установке острая рабочая кромка сальника не должна выворачиваться или повреждаться. Для этого используют монтажные оправки из пластика или мягкого металла, а саму поверхность вала закрывают защитной пленкой или конусом.

3. Правильное направление: Сальник устанавливается рабочей кромкой (стороной, где расположена пружина) внутрь уплотняемой полости. На корпусе обычно есть маркировка (например, стрелка или надпись "Axis side").

4. Равномерный запрессовка: Сальник должен входить в посадочное место строго без перекоса, лучше с помощью прессового оборудования или оправки, передающей усилие на наружный металлический ободок, а не на резиновую часть.

5. Заполнение пространства: Новый сальник часто поставляется с заводской консервационной смазкой. Перед первым пуском рекомендуется добавить немного рабочей смазочной жидкости в пространство за губами сальника.

Заключение

Резиновый сальник — это блестящий пример того, как простое, казалось бы, изделие становится краеугольным камнем надежности тысяч сложнейших агрегатов. Это не просто кусочек резины с пружинкой, а высокотехнологичный продукт, вобравший в себя достижения химии полимеров, металлообработки и трибологии. Его правильный выбор, учитывающий все параметры среды и эксплуатации, а также аккуратный монтаж — это не техническая мелочь, а прямая инвестиция в безотказную работу, безопасность и ресурс всего механизма. От крошечного насоса аквариума до гигантского экскаватора — везде, где есть движение и необходимость сохранить границу между средами, трудятся эти маленькие, но могучие защитники — резиновые сальники.
