Чем отличается терморасширенный графит (ТРГ) от обычного графита, и почему он лучше уплотняет?

На протяжении десятилетий графит использовался человечеством как смазка, наполнитель для красок и материал для тиглей. Но в области промышленной герметизации произошла тихая революция, когда на смену «обычному» кристаллическому графиту и графитовым порошкам пришел Терморасширенный Графит (ТРГ).

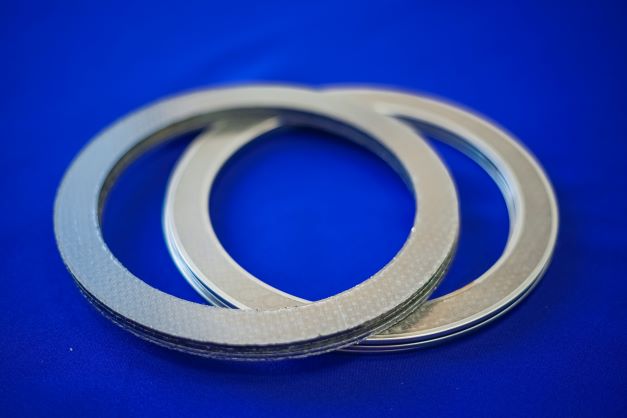

Наша компания «Гермет-Урал» строит свою производственную линейку именно на этом уникальном материале: будь то сальниковые набивки, фланцевые прокладки или спирально-навитые уплотнения (СНП). Но когда мы общаемся с молодыми инженерами или снабженцами, мы часто сталкиваемся с непониманием: «А какая разница? Графит — он и в Африке графит».

Это в корне неверно. Обычный природный графит и терморасширенный графит (ТРГ) отличаются так же сильно, как уголь отличается от алмаза, хотя химически это один и тот же углерод.

Часть 1. Химия и структура: Что такое «обычный» графит?

Для начала обратимся к школьному курсу химии и физики твердого тела.

Кристаллическая решетка.
Графит — это аллотропная форма углерода. Его атомы организованы в гексагональные (шестиугольные) слои, похожие на пчелиные соты (эти слои называются графеном).

• Внутри слоя: Атомы углерода связаны мощными ковалентными связями. Поэтому графит очень прочен вдоль плоскости слоя.

• Между слоями: Связь слабая (силы Ван-дер-Ваальса). Слои легко скользят друг относительно друга. Именно это свойство делает графит отличной сухой смазкой — мы пишем карандашом, оставляя слои на бумаге.

Формы существования "обычного" графита:

1. Природный чешуйчатый графит (Скрытокристаллический): Добывается из руды. Это плотные, жесткие чешуйки. Они обладают высокой теплопроводностью, но при попытке что-то уплотнить они не слипаются друг с другом, а остаются сыпучей массой, как песок.

2. Молотый графит (Порошок): Используется как добавка в смазки или наполнитель в паронит. Как самостоятельное уплотнение он бесполезен, так как не образует монолит.

Проблема обычного графита в герметизации:
Если вы попробуете спрессовать обычный графитовый порошок в таблетку (кольцо), без связующего (клея) она просто рассыплется. Если добавить связующее — вы получите материал, похожий на паронит, который потеряет термостойкость из-за этого самого связующего (клей выгорит при 300°C).

Часть 2. Рождение ТРГ: Технология «Термического удара»

Терморасширенный графит (в англоязычной литературе — Expanded Graphite или Flexible Graphite) — это продукт глубокой химико-термической переработки того самого обычного чешуйчатого графита.

Процесс производства состоит из двух ключевых этапов:

Этап 1: Интеркаляция (Внедрение).
Берется обычный природный чешуйчатый графит. Его обрабатывают сильными окислителями (обычно концентрированной серной или азотной кислотой). Молекулы кислоты проникают между слоями графита (интеркалируются), образуя так называемое «соединение внедрения» или бисульфат графита.

Этап 2: Термоудар (Вспучивание).
Подготовленный порошок подается в печь, разогретую до температуры 800–1000 °C.
Что происходит? Молекулы кислоты, застрявшие между слоями, мгновенно испаряются и разлагаются, превращаясь в газ. Давление газа буквально «взрывает» кристаллическую решетку изнутри.
Представьте себе стопку блинов, в которую резко залили кипяток — она разлетится. Так и здесь: чешуйка графита увеличивается в объеме в 200–400 раз, превращаясь в пористую, червеобразную массу (в производстве ее так и называют — «червь», vermicular graphite).

Этап 3: Прокатка (Формование).
Полученные «черви» не имеют прочности. Их засыпают на конвейер и прокатывают через валки без добавления какого-либо клея. За счет огромной поверхности контакта и механического зацепления частиц «черви» сцепляются в плотный, гибкий лист — фольгу ТРГ.

Часть 3. Главные отличия: ТРГ против Обычного Графита

Теперь давайте сравним их свойства с точки зрения инженера-уплотнителя.

1. Анизотропия и Плотность

• Обычный графит: Это либо рыхлый порошок (насыпная плотность ~0.5 г/см³), либо плотные куски породы. Он не гибкий. Чтобы сделать из него прокладку, его нужно спекать при огромных температурах с добавками смол.

• ТРГ: Благодаря прокатке «червей» получается эластичный лист. Плотность листа ТРГ составляет 0.7–1.9 г/см³ (в зависимости от степени прокатки). При этом лист гибкий, его можно резать ножницами, наматывать на шток и прессовать в кольца сложной формы без единой капли клея.

2. Чистота и Температурная стойкость

• Обычный графит: Содержит золу, силикаты, оксиды металлов. Если сделать прокладку из такого графита со связующим, оно выгорит, и прокладка превратится в труху.

• ТРГ: Содержание углерода достигает 99,0–99,9%. Нет связующих. По сути, это чистый углерод. Он не горит (в нейтральной среде или вакууме) до температур свыше 2500°C. На воздухе и в паре он стабилен до +450...+550°C. Это на 200 градусов больше, чем у любого полимера или резины.

3. Пластичность (Формуемость)

• Обычный графит: Хрупкий. Не заполняет неровности.

• ТРГ: Феноменально пластичен. Благодаря «червеобразной» структуре, частицы ТРГ, спрессованные в кольцо, способны заполнять мельчайшие царапины на металле (шероховатость Ra). Он ведет себя как пластилин, но который выдерживает 450°C.

Часть 4. Почему ТРГ лучше уплотняет? Физика контакта

Теперь перейдем к главному вопросу: почему именно ТРГ обеспечивает герметичность там, где обычный графит (и даже паронит) пасует?

1. Эффект «Лабиринта» и отсутствие капиллярной проницаемости.
Обычный графит в виде порошка (даже спрессованного в спеченное кольцо) имеет каналы между зернами. Среда (пар, газ) находит эти каналы и просачивается.
ТРГ (лист или кольцо) — это материал, где чешуйки расположены параллельно друг другу и плотно переплетены. Молекуле газа или жидкости невероятно трудно пройти сквозь лабиринт этих слоев. Коэффициент проницаемости ТРГ на порядки ниже, чем у прессованного обычного графита.

2. Компенсация микронеровностей (Уплотнение по поверхности).
Фланец никогда не бывает идеально ровным. На нем есть риски от резца, раковины.

• Твердый кристаллический графит коснется только вершин этих микронеровностей, оставив каналы для протечки.

• Мягкий, податливый ТРГ под давлением фланца течет. Он затекает в каждую впадину, создавая контакт по 100% площади фланца. Протечка становится физически невозможной.

3. Антифрикционные свойства.
В сальниковых камерах (уплотнение штоков задвижек) шток постоянно движется вверх-вниз. Обычный графит в смеси со смолой (графитовые втулки старого образца) крошится, царапает шток и задирает его. Чистый ТРГ работает как сухая смазка. Его слои скользят относительно друг друга, обеспечивая минимальное трение и легкий ход арматуры.

4. Отсутствие старения (Химическая инертность).
Любое уплотнение на основе резины или каучука (обычный "резинографит" или паронит) со временем окисляется, дубеет, теряет массу. Углерод в форме ТРГ практически не вступает в реакции с большинством химических сред. Он не стареет. Прокладка из ТРГ, поставленная 10 лет назад, при демонтаже выглядит так же, как новая, и сохраняет свои свойства.

Часть 5. Сравнительная таблица свойств

Часть 6. Практическое применение на производстве «Гермет-Урал»

Мы используем ТРГ не как порошок, а как уникальный конструкционный материал. Вот как различия проявляются в реальных продуктах:

1. Набивки сальниковые.
Мы не просто набиваем камеру графитовым порошком (так делали в XIX веке). Мы плетем шнур из нитей ТРГ (получаемых резкой фольги) или используем комбинированные плетения. Это позволяет набивке выдерживать высокое давление и не вымываться потоком среды.

2. Кольца графитовые.
Спрессовать обычный графит в кольцо без связующего невозможно. Кольцо из ТРГ (прессованное из "червя") — это монолит, который не рассыпается благодаря механическому зацеплению частиц. Оно выдерживает огромные давления обжатия.

3. СНП (Спирально-навитые прокладки).
Внутрь витков стальной ленты закладывается именно лента ТРГ. Обычный графитовый порошок просто высыпался бы или вымылся потоком. ТРГ держит форму и обеспечивает герметичность даже при ослаблении затяжки.

Часть 7. Мифы о ТРГ

Миф 1: "ТРГ — это просто мелкий порошок графита".
Нет. Порошок — это начальное сырье. ТРГ — это переработанная, вспученная и спрессованная форма, обладающая принципиально иной механикой.

Миф 2: "ТРГ токсичен, так как содержит кислоту".
В процессе термоудара при 1000°C вся кислота разлагается на воду и газы. Остается чистый углерод. Существуют марки ТРГ с пониженным содержанием хлоридов и серы (ядерный класс), которые мы поставляем для АЭС.

Миф 3: "Чем плотнее, тем лучше".
Для ТРГ существует оптимум плотности (обычно 1.6–1.8 г/см³). Слишком плотный ("передавленный") ТРГ теряет упругость и становится хрупким, как обычный графит. Нужен баланс.

Заключение

Разница между обычным графитом и терморасширенным графитом (ТРГ) — это разница между камнем и тканью, между порошком и войлоком.

Использование ТРГ в уплотнениях — это не просто замена одного наполнителя на другой. Это смена парадигмы: переход от "упора на прочность металла" к "использованию пластичности чистого углерода". ТРГ не боится температуры, не боится агрессивных сред, не царапает валы и заполняет собой все пустоты.

Компания «Гермет-Урал» выбрала ТРГ основой своей продукции именно потому, что мы несем ответственность за герметичность оборудования наших заказчиков. Мы знаем, как правильно подобрать плотность, тип армирования и конструкцию изделия из ТРГ под вашу конкретную задачу.

Если у вас есть узел, который "течет" и вы устали от старых материалов, обратитесь к нам. Мы подберем решение на основе самого современного уплотнительного материала — терморасширенного графита.
