Что такое экстрактор для набивки сальников?

Сегодня мы поговорим о неприметном, но критически важном приспособлении — экстракторе для удаления сальниковой набивки. Это статья для главных механиков, которые хотят прекратить портить валы зубилами, и для слесарей, которые устали выковыривать спекшийся графит отверткой.

Разберем всё: от конструкции и принципа работы до критериев выбора профессионального инструмента и ответа на вопрос «почему нельзя обойтись самодельным крючком?».

Глава 1. Зачем нужен специальный инструмент? Проблема демонтажа

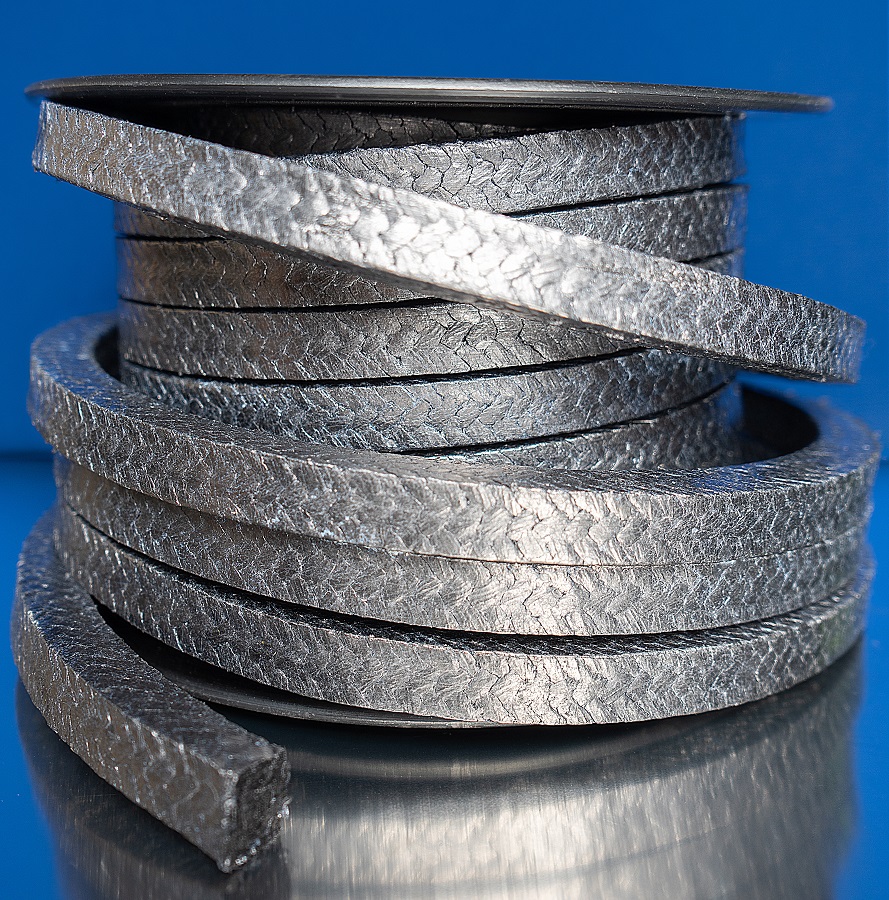

Начнем с контекста. Сальниковая набивка в процессе работы меняет свои свойства:

1. Уплотняется. Под давлением нажимной втулки и рабочей среды она спрессовывается в плотную, почти монолитную массу.

2. Термостареет. Пропитка (масла, силиконы, графит) частично выгорает или полимеризуется. Набивка теряет эластичность и прикипает к стенкам сальниковой камеры.

3. Насыщается абразивом. В микрощели набивается песок, окалина, кристаллы солей из перекачиваемой среды. Этот «композит» становится твердым и хрупким одновременно.

Когда приходит время замены, перед слесарем стоит задача: извлечь из замкнутого кольцевого пространства несколько плотно спрессованных колец, которые спеклись друг с другом и с корпусом.

Типичная сцена на производстве:
Слесарь берет то, что под рукой: отвертку, шило, старый напильник, заточенный электрод. Он пытается поддеть верхнее кольцо, но оно крошится. Тогда он бьет молотком по инструменту, как по зубилу. Инструмент соскальзывает и:

• Царапает стенку сальниковой камеры (нарушается геометрия, появляются задиры, через которые новая набивка начнет пропускать среду).

• Врезается в поверхность вала или защитной втулки. Одна глубокая царапина — и дорогостоящий вал требует замены или наплавки.

• Травмирует руку. Сальниковая камера — узкое, скользкое место. Удар молотком по отвертке, зажатой в кулаке, заканчивается в травмпункте.

Вывод: демонтаж сальника — это не «выковыривание», а прецизионная операция извлечения. Она требует инструмента, который:

• Проникает точно в тело набивки, а не скользит по валу.

• Вытаскивает набивку на себя, а не загоняет ее глубже.

• Не царапает металлические поверхности.

Глава 2. Конструкция профессионального экстрактора

Экстрактор сальниковой набивки — это не просто «крючок». Это инженерно продуманное приспособление, состоящее из нескольких ключевых элементов.

2.1. Рабочая часть (захват)
Сердце инструмента. Представляет собой гибкий или жесткий стальной стержень, на конце которого выполнен специальный винтовой наконечник:

• Шнековый (спиральный) захват. Похож на удлиненный виток пружины с острым концом. Именно этот тип мы в «Гермет-Урал» считаем самым безопасным и эффективным. Спираль ввинчивается в тело набивки как штопор, надежно фиксируя кусок материала.

• Захват-«елочка». Жесткий конус с кольцевыми насечками. Вбивается в набивку и держится за счет трения. Подходит только для очень плотных, графитовых колец, но может крошить материал.

• Цанговый захват. Разжимные губки, которые вводятся в зазор, а затем расклиниваются. Редкий тип, для совсем узких щелей.

2.2. Гибкий или жесткий стержень (удлинитель)
Соединяет захват с рукояткой. Может быть:

• Жестким (цельнометаллический пруток). Для прямого доступа к сальнику, когда вал находится прямо перед слесарем.

• Гибким (тросик в оболочке). Незаменим, когда доступ к сальниковой камере затруднен — мешают трубопроводы, рама насоса, кожух муфты. Гибкий экстрактор позволяет «подлезть» к набивке сбоку или даже обогнуть препятствие.

2.3. Упорная втулка (протектор)
Это критически важный элемент, отсутствующий в самодельных инструментах. Протектор — это гладкая металлическая или пластиковая трубка, надетая на стержень экстрактора.
Принцип работы: при извлечении набивки слесарь опирает протектор на вал или край сальниковой камеры. Стержень с захватом скользит внутри протектора. Таким образом, острая спираль проходит точно по центру набивочного кольца, не касаясь стенок камеры и поверхности вала. Протектор принимает на себя все радиальные усилия и исключает царапины.

2.4. Рукоятка
Обычно Т-образная или пистолетная для создания осевого усилия. Важно наличие ударной площадки на тыльной стороне рукоятки — для легкого постукивания, помогающего заглубить захват в спекшуюся набивку. На профессиональных моделях (включая те, что «Гермет-Урал» рекомендует своим клиентам) рукоятка имеет нескользящее покрытие.

2.5. Экстрактор с храповым механизмом (слайд-молот)
Высшая лига. По сути, это обратный молоток. Захват ввинчивается в набивку, а на внешнем стержне находится скользящий груз (боек). Слесарь резкими ударами груза о верхний упор выбивает набивку рывками. Это очень эффективно для полностью «прикипевших» колец, где равномерным усилием их не вытащить.

Глава 3. Типы экстракторов под разные задачи

На рынке представлен зоопарк инструмента. Как не запутаться снабженцу? Мы классифицируем экстракторы по типу привода и назначению.

3.1. Ручные механические (базовый уровень)
Простой винтовой крючок с Т-рукояткой. Без протектора, без гибкого вала. Стоимость минимальна. Подходит для мягких набивок (хлопок, лен, синтетика) и открытого доступа. Для графитовых и асбестовых колец, спекшихся в монолит, малопригоден — просто протыкает материал, не создавая «якорного» зацепа.

3.2. Профессиональные ручные с протектором
То, что мы рекомендуем как обязательный минимум для ремонтного цеха. Шнековый захват разного диаметра (под разные сечения набивки), сменные удлинители, обязательный защитный кожух-протектор. Мы в «Гермет-Урал» комплектуем такими наборами свои сервисные бригады.

3.3. Ударно-инерционные (слайд-молоты)
Для тяжелой арматуры (задвижки Ду-300 и выше), где кольца спрессованы давлением среды до состояния камня. Усилие на рывке достигает сотен килограммов, при этом слесарь не прилагает статической мускульной силы, а использует кинетическую энергию скользящего груза.

3.4. Пневматические и гидравлические съемники
Экзотика для обычного цеха, норма для энергетики и судостроения. Механизированный инструмент, который вворачивает захват, а затем вытягивает его с помощью пневмоцилиндра. Применяется на сальниках глубиной в несколько метров (дейдвудные устройства, турбинные сальники), куда ручным инструментом не добраться.

Глава 4. Как выбрать экстрактор? Чек-лист от «Гермет-Урал»

Приезжая на предприятия с аудитом, мы видим: инструмент или отсутствует вообще, или куплен «первый попавшийся». Вот 5 критериев выбора.

1. Размер захвата под вашу набивку
Экстрактор должен соответствовать сечению сальника. Для набивки 8–12 мм нужен захват диаметром 3–5 мм. Для набивки 16–25 мм — захват 6–8 мм. Слишком тонкий захват порвет материал, слишком толстый — не войдет. Лучше брать набор со сменными головками.

2. Длина и гибкость
Измерьте расстояние от торца сальниковой камеры до муфты или крыльчатки. Если вал длинный, а камера глубокая, короткого жесткого экстрактора не хватит. Нужна длина стержня не менее 300–500 мм. Если подход фронтальный невозможен (мешает рама), обязателен гибкий вал.

3. Материал протектора
Протектор должен быть из мягкого металла (латунь, алюминий) или прочного пластика (капролон). Никакой стали! Стальной протектор, опираясь на вал, сам становится резцом. Мы в «Гермет-Урал» тестировали дешевые экстракторы, где протектор был из той же стали, что и захват: после 10 применений на валу оставалась сетка царапин.

4. Качество заточки спирали
Острие должно быть острым, но не бритвенным. Бритва будет соскальзывать и царапать металл. Спираль должна заканчиваться маленьким «усиком», направленным к оси. Этот усик и вгрызается в набивку, когда вы тянете на себя.

5. Эргономика рукоятки
Рукоятка должна быть обрезиненной, с бортиками, чтобы рука не соскальзывала в масле. Наличие шестигранника под ключ на рукоятке — плюс: можно создать дополнительный крутящий момент для «вгрызания» спирали в плотный материал.

Глава 5. Технология безопасного извлечения: инструкция для слесаря

Мало купить инструмент. Нужно знать алгоритм. Мы вкладываем такую памятку в каждый комплект набивки «Гермет-Урал».

Шаг 1. Подготовка
Освободите доступ. Отведите нажимную втулку (грундбуксу) до упора, зафиксируйте ее. Удалите остатки старой набивки, которые уже выкрошились и лежат сверху. Оцените состояние колец: если они каменные — нужен слайд-молот, если мягкие — ручной шнековый экстрактор.

Шаг 2. Центровка
Установите протектор так, чтобы он плотно лежал на валу. Наконечник захвата должен войти точно в центр тела набивки, на равном расстоянии от вала и стенки камеры. Ошибка: вводить захват под углом, цепляясь за край камеры. Так вы мнете и загоняете набивку глубже.

Шаг 3. Зацепление
Вращайте рукоятку по часовой стрелке, одновременно слегка надавливая. Вы должны почувствовать, как спираль входит в материал, словно саморез в дерево. Глубина введения — не менее 5–7 витков спирали, чтобы захват не «вырвало с мясом» при первом рывке.

Шаг 4. Извлечение
Начинайте тянуть на себя. Никаких резких рывков с перекосом! Усилие должно быть строго по оси вала.

• Ручной экстрактор: медленно и равномерно тяните. Если набивка не идет, слегка проворачивайте ее вокруг оси, как бы «вывинчивая» кольцо из камеры.

• Слайд-молот: легкими частыми ударами бойка о верхний упор. Тяжелые одиночные удары порвут набивку, и кусок останется внутри.

Шаг 5. Очистка
После удаления первого кольца обязательно осмотрите сальниковую камеру. Мелкие крошки, оставшиеся на дне, при установке новой набивки спрессуются и создадут неравномерное уплотнение. Удалите их деревянной палочкой или продуйте сжатым воздухом (с осторожностью, соблюдая охрану труда).

Глава 6. Самодельный экстрактор: можно или нельзя?

Мы реалисты и знаем, что на многих предприятиях инструментальный бюджет урезан. Поэтому дадим совет, как сделать безопасный экстрактор «на колене», а не просто заточить напильник.

Рецепт безопасного самодельного экстрактора:

1. Возьмите стальную вязальную спицу или длинное тонкое сверло (диаметр 3–4 мм).

2. Нагрейте кончик докрасна и навейте 5–6 витков на оправку (гвоздь), создав мини-пружинку-штопор.

3. Закалите кончик в масле, чтобы пружина держала форму.

4. Наденьте на спицу отрезок медной или алюминиевой трубки (можно использовать обрезок тормозной трубки автомобиля) — это протектор.

5. На противоположный конец насадите деревянную рукоятку.

Запрещенные кустарные методы (мы фиксируем их на фото при аудитах):

• Заточенный электрод, зажатый в пассатижи — нет протектора, гарантированная царапина на валу.

• Два самореза, вкрученных в набивку, и попытка выдернуть их клещами — саморезы вырываются с мясом, оставляя набивку разлохмаченной в глубине.

• Просверливание набивки дрелью — сверло уходит в сторону и повреждает стенку камеры или вал.

Глава 7. Почему мы, производители набивки, говорим об инструменте?

«Гермет-Урал» продает сальниковую набивку. Казалось бы, наша задача — продать побольше. Но мы продаем качество и ресурс. Мы заинтересованы в том, чтобы клиент, купив нашу набивку, установил ее без повреждений вала и получил паспортные 8000 часов наработки, а не убил всё за полчаса грязного демонтажа.

Поэтому мы:

• Консультируем по подбору инструмента при каждой крупной поставке.

• Комплектуем партии набивки «Гермет-Урал» пластиковыми монтажными оправками и мини-экстракторами в подарок (в рамках акций для постоянных клиентов).

• Проводим обучение ремонтного персонала на месте, показывая разницу между «ковырянием» и профессиональным извлечением.

Итог прост: правильный экстрактор + правильная набивка = целый вал + быстрый ремонт + отсутствие аварийных остановок.

Заключение

Экстрактор сальниковой набивки — это не роскошь, а базовый элемент культуры ремонта. Его стоимость несопоставима со стоимостью восстановления вала, а тем более с убытками от внепланового простоя насоса.

Если вы еще не используете профессиональный экстрактор — начните с малого: купите один набор для самого проблемного насоса в цехе. Сравните время демонтажа и состояние вала до и после. Мы уверены, что через месяц вы уже не вспомните, как работали зубилом и молотком.

А если вам нужна не только качественная набивка, но и правильный инструмент для работы с ней — свяжитесь с техническим отделом «Гермет-Урал». Мы подберем и то, и другое.
