Фторопластовые уплотнительные материалы: эволюция сальников и лент в промышленной герметизации

Глава 1. Фторопласт как инженерный материал: больше чем полимер

Фторопласт (политетрафторэтилен, ПТФЭ) занимает особое место среди уплотнительных материалов. Его молекулярная структура, где атомы фтора формируют плотную «оболочку» вокруг углеродной цепи, дает свойства, которых нет ни у эластомеров, ни у графитов, ни у арамидных волокон.

Для специалиста по уплотнениям важны следующие характеристики:

• Коэффициент трения по стали без смазки — 0,04–0,05, один из самых низких среди конструкционных материалов.

• Температурный диапазон эксплуатации — от криогенных –196 °C до +260 °C без потери эластичности.

• Химическая инертность: материал не реагирует с кислотами, щелочами, растворителями и окислителями (исключение — расплавы щелочных металлов и элементарный фтор под давлением).

• Отсутствие адгезии: к фторопласту не прилипают смолы, клеи, накипь и продукты коррозии.

Но у чистого ПТФЭ есть ограничения — склонность к холодной текучести под нагрузкой и низкая теплопроводность. Именно поэтому инженеры «Гермет-Урал» используют не просто фторопласт, а композиционные системы, где полимер работает в паре с термостойкими волокнами, графитовыми наполнителями и армирующими элементами. Такой подход превращает фторопласт в надежное промышленное уплотнение, способное служить годами в самых жестких условиях.

Глава 2. Сальниковые набивки на основе фторопласта: конструкция и логика выбора

Сальниковое уплотнение до сих пор остается самым распространенным способом герметизации вращающихся валов насосов, мешалок и запорной арматуры. Фторопластовая набивка — это расходный материал нового поколения, который замещает асбестовые и хлопчатобумажные шнуры на ответственных позициях.

2.1. Типы фторопластовых набивок

В ассортименте «Гермет-Урал» представлены три основные группы:

Плетеные набивки из фторопластовой нити. Изготавливаются методом диагонального или интерлок-плетения. Отличаются гибкостью, легко принимают форму сальниковой камеры. Рекомендованы для насосов водоснабжения, пищевых производств и химических аппаратов, где исключено попадание смазочных материалов в рабочую среду. Плетение «интерлок» обеспечивает повышенную износостойкость: даже при разрушении одного витка шнур не расплетается и сохраняет целостность.

Комбинированные набивки с фторопластовым сердечником. Внешний слой выполняется из углеродного или арамидного волокна, а сердечник — из фторопласта. Такая конструкция работает в «горячих» зонах: графитизированная оболочка отводит тепло от вала, а фторопластовый сердечник сохраняет упругость и минимальное трение. Применяются в энергетических насосах, транспортирующих теплофикационную воду с температурой до +250 °C.

Прессованные фторопластовые кольца. Цельные или разрезные кольца, изготовленные экструзионным методом с последующей механической обработкой. Используются как коренные (первые от нагнетательной камеры) уплотнительные элементы в поршневых компрессорах и насосах высокого давления. Материал содержит до 25 % стекловолокна или углеграфитового наполнителя, что увеличивает сопротивление экструзии в зазор между валом и корпусом.

Набивки с пропиткой фторопластовой суспензией. Базовая нить — арамидная, углеродная или стекловолоконная — пропитывается суспензией ПТФЭ с добавлением ингибиторов коррозии. После термофиксации пропитка заполняет межволоконное пространство, создавая барьер, непроницаемый для жидкости и газа. Такие набивки — оптимальное решение для арматуры ТЭЦ, где циклические перепады температуры вызывают «дыхание» сальникового узла и подсос воздуха в систему.

2.2. Критерии выбора сальниковой набивки

Технический специалист, подбирающий набивку, должен ответить на четыре вопроса:

1. Какова химическая активность среды? Для кислот, щелочей и растворителей — только фторопласт или материалы с фторопластовой пропиткой.

2. Каковы давление и скорость скольжения вала? При окружной скорости до 8 м/с достаточно плетеной фторопластовой набивки. В диапазоне 8–15 м/с нужны комбинированные или прессованные кольца с усиленным каркасом.

3. Присутствует ли абразивный износ? Если рабочая среда содержит механические примеси, чистый фторопласт может быстро износиться. Выход — набивка с чередованием фторопластовых и арамидных слоев.

4. Каковы требования к эмиссии? Для сред с высокой текучестью (газы, легкие углеводороды) критична плотность укладки и замковая конструкция колец, предотвращающая образование сквозных капиллярных каналов.

Глава 3. Уплотнительные ленты из фторопласта: универсальный инструмент монтажника

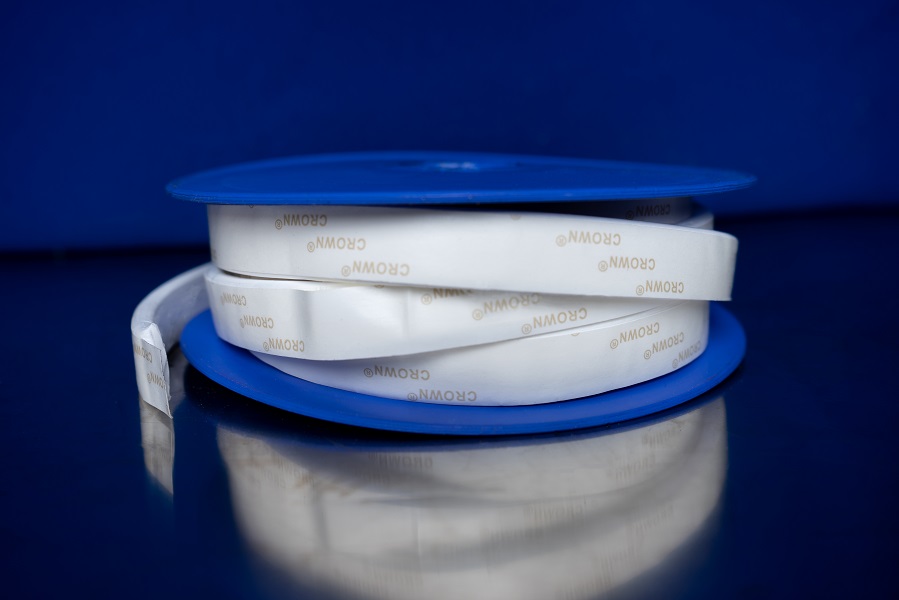

Фторопластовая уплотнительная лента, которую в России традиционно называют ФУМ-лентой, прошла путь от бытового средства для водопроводной резьбы до высокотехнологичного промышленного герметика. «Гермет-Урал» выпускает ленточные уплотнения в нескольких исполнениях, закрывающих весь спектр задач — от сантехнической подмотки до герметизации фланцев стеклянных реакторов.

3.1. Номенклатура ленточных материалов

Стандартная сантехническая лента (марка ГУ-ЛФ-С). Толщина 0,075–0,12 мм, плотность 0,4–0,6 г/см³. Применяется для уплотнения резьбовых соединений металлических и пластиковых трубопроводов холодного и горячего водоснабжения, сжатого воздуха, нейтральных газов. Выдерживает давление до 15 МПа на конической резьбе.

Уплотненная промышленная лента (ГУ-ЛФ-П). Толщина 0,15–0,25 мм, плотность до 1,0 г/см³. Предназначена для фланцевых соединений оборудования, работающего в агрессивных средах. Может использоваться в качестве плоской прокладки для стеклянных, керамических и эмалированных элементов трубопровода. Лента компенсирует неровности до 50 мкм и не требует высокой затяжки болтов, что важно для хрупких материалов.

Многослойная армированная лента (ГУ-ЛФ-А). В состав входит слой ориентированного фторопласта и полимерная сетка. Применяется на фланцах большого диаметра (от DN 200) и на резьбах обсадных труб в нефтяной промышленности. Давление срабатывания — до 45 МПа при гидроиспытаниях.

Лента с наполнителем (ГУ-ЛФ-Г). Содержит диспергированный графит или дисульфид молибдена. Имеет черный цвет и чуть более высокий коэффициент трения по сравнению с чисто белой лентой, что уменьшает риск выдавливания при знакопеременных нагрузках. Рекомендована для трубопроводов пара и горячей воды, подверженных гидроударам.

3.2. Техника намотки, определяющая результат

Неправильно намотанная лента — причина до 70 % протечек на резьбовых соединениях, которые выявляются при опрессовке. Из практики сервисной службы «Гермет-Урал»:

• Направление намотки — только по ходу резьбы. Для правой резьбы ленту накладывают по часовой стрелке, глядя на торец трубы. Нарушение этого правила приводит к тому, что при свинчивании фитинга лента сдвигается и образует жгут, не участвующий в уплотнении.

• Натяг. Лента должна наноситься с усилием 5–10 Н, слегка растягиваясь. При этом она утоняется на 20–30 % и плотно заполняет впадины резьбового профиля. Слишком слабая намотка оставляет пустоты, избыточное натяжение ведет к разрыву.

• Количество слоев. Для конической резьбы 1/2–1 дюйм достаточно 4–6 витков, для цилиндрической — 8–10 витков. Последние два витка резьбы у торца оставляют свободными: это облегчает заход фитинга и предотвращает срезание ленты острой кромкой.

• Дополнительная смазка. В паре с фторопластовой лентой допустимо использовать силиконовую смазку. Она облегчает монтаж и дополнительно заполняет микронеровности. Категорически нельзя сочетать ФУМ-ленту с масляными красками и герметиками на сольвентной основе — органические растворители не повредят фторопласт, но могут вызвать коррозию металла под слоем уплотнения.

Глава 4. Сравнительный анализ: фторопласт против традиционных материалов

Чтобы понять экономику решения, сравним фторопластовые уплотнения с другими распространенными вариантами по пяти параметрам.

Разница в начальной цене нивелируется увеличенным межремонтным интервалом. Замена набивки на крупном сетевом насосе требует остановки агрегата, демонтажа полумуфты, а иногда и вывешивания ротора — стоимость этих работ и упущенной выгоды от простоя на порядок превышает цену самого уплотнения. Именно поэтому все больше эксплуатирующих организаций переводят парк насосов на фторопластовые набивки как стандарт.

По уплотнительным лентам:

Льняная прядь с сантехнической пастой — традиционное решение для стальных труб. Однако лен дает усадку при высыхании, подвержен биологическому разложению в системах ГВС и не подходит для пластиковых фитингов, где разбухание приводит к разрыву накидной гайки. Анаэробные гели — отличная альтернатива, но они дороги и требуют абсолютно сухой и обезжиренной поверхности. ФУМ-лента лишена этих ограничений: она монтируется на мокрую резьбу, не требует времени на полимеризацию и позволяет сразу подавать давление в систему.

Глава 5. Практический кейс: модернизация сальникового уплотнения на химическом производстве

Проиллюстрируем теорию реальным примером из практики технической поддержки «Гермет-Урал».

Исходная ситуация. Цех по производству ортофосфорной кислоты. Насосы марки АХ 65-40-200 (химические, погружные) укомплектованы арамидными набивками с графитовой пропиткой. Среда — 75-процентная фосфорная кислота с примесями сульфата кальция, температура 80 °C. Частота отказов — 1 раз в месяц. Причина — набухание арамидного волокна в кислой среде и абразивный износ частицами гипса. Замена набивки требует полной разборки насоса с вывешиванием рабочего колеса.

Предложенное решение. Переход на комбинированную набивку «Гермет-Урал» марки ГУ-Ф4-У (угленаполненный фторопласт с внешним слоем из карбонизованной нити). Данная набивка имеет химическую стойкость фторопласта и износостойкость углеволокна.

Результат через 6 месяцев эксплуатации:

• Наработка на отказ выросла с 720 до 5 760 часов (в 8 раз).

• Утечки снизились до нормы «капельная утечка 10–15 мл/ч», что допустимо технологическим регламентом.

• Температура в зоне сальника снизилась на 12 °C за счет уменьшения трения и лучшего отвода тепла через углеволоконную оболочку.

• Совокупная экономия на одном насосе с учетом простоев, материалов и работ составила 78 тыс. руб. в год.

Глава 6. Монтаж, эксплуатация и типовые ошибки

6.1. Набивки

• Нарезка колец. Используйте оправку, равную диаметру вала. Замок — косой, под углом 45°. Прямой стык дает больший зазор, куда может выдавливаться материал.

• Укладка. Каждое кольцо обжимайте отдельно с помощью разрезной монтажной втулки. Замки соседних колец смещайте на 120°.

• Обкатка. После пуска в течение первых 30–60 минут обеспечьте капельную утечку 15–20 капель в минуту. Как только температура сальниковой камеры стабилизируется, подтяните грундбуксу до 5–10 капель. Сухой старт без смазки разрушит даже фторопласт.

• Ошибка. Попытка «затянуть насухо» сразу после монтажа приведет к перегреву, оплавлению поверхностного слоя и выходу из строя за несколько часов.

6.2. Ленты

• На фланцах. Лента укладывается в несколько слоев по всей уплотнительной поверхности. Перед затяжкой болтов фланец проворачивают на 10–15° для равномерного распределения материала. Момент затяжки шпилек — на 20–30 % ниже, чем для паронитовой прокладки.

• На резьбе. Не пытайтесь «замотать побольше» на изношенную резьбу. Избыток ленты не уплотняет, а создает объемный жгут, который мешает свинчиванию и может быть выдавлен давлением среды. Ремонтируйте или заменяйте узел, если резьбовая пара имеет критическую выработку.

• Ошибка. Использовать ленту на фитингах с острой необработанной кромкой. Фторопласт режется, фрагменты попадают в поток и могут забить фильтры тонкой очистки или дроссельные шайбы.

Глава 7. Почему клиенты выбирают «Гермет-Урал»

Компания «Гермет-Урал» — это производственная площадка с собственной лабораторией и штатом инженеров-технологов. Мы не просто продаем уплотнения, а предлагаем системное решение под конкретный узел.

Наши возможности:

• Выпуск набивок сечением от 3 до 50 мм и лент любой ширины.

• Изготовление нестандартных прессованных колец с допуском по внутреннему диаметру Н9.

• Подбор уплотнительного пакета по опросному листу с расчетом теплового баланса.

• Шеф-монтаж и авторский надзор на объектах.

Каждая партия проходит контроль плотности, прочности на разрыв и термостойкости. По запросу заказчика предоставляем протоколы испытаний и санитарно-эпидемиологические заключения. Складская программа позволяет отгружать стандартные позиции в день заявки, а географическое положение на Урале — оперативно доставлять заказы как в европейскую часть России, так и в Сибирь.

Заключение

Фторопластовые уплотнительные материалы — это технологический фундамент современной герметизации. Они уместны везде, где требуется одновременно химическая стойкость, низкое трение и широкий диапазон рабочих температур. Сальниковые набивки и ленты на основе фторопласта — зрелое, проверенное десятилетиями решение, которое продолжает развиваться благодаря новым композитным составам и технологиям плетения. Специалисты «Гермет-Урал» готовы помочь подобрать оптимальный продукт под любые эксплуатационные требования, обеспечить своевременную поставку и техническую поддержку. Качественное уплотнение — это не точка затрат, а точка повышения эффективности вашего производства.
