Что такое сальниковая набивка?

Компания «Гермет-Урал» уже много лет специализируется на производстве и подборе уплотнительных материалов. В этой статье мы не просто дадим определение, а подробно, на 10 000 знаков, разберем анатомию сальниковой набивки, расскажем о материалах, физике процесса уплотнения и объясним, почему выбор правильной набивки экономит миллионы рублей.

Глава 1. Определение и исторический контекст

Сальниковая набивка — это гибкий уплотнительный элемент, который размещается в замкнутом пространстве (сальниковой камере) и обжимается нажимной втулкой, создавая барьер для жидкости или газа вдоль подвижного штока или вращающегося вала.

Этимология слова отсылает нас к эпохе деревянного судостроения, когда дейдвудные трубы набивали пенькой, пропитанной салом (отсюда и «сальник»). Принцип не изменился за сотни лет. Изменились материалы: если раньше судовые механики варили набивку в котлах с графитом и жиром, то сейчас «Гермет-Урал» использует термостойкие волокна, способные выдерживать температуру до +600 °C и давление в сотни атмосфер.

Почему сальниковая набивка актуальна в век механических торцевых уплотнений?
Ответ прост: ремонтопригодность и толерантность к «полевым» условиям. Когда вал насоса изношен, имеет биение или работает в абразивной среде, дорогостоящее торцевое уплотнение мгновенно выходит из строя. Набивка же, благодаря своей пластичности и возможности регулировки, продолжает работать, даже если вал «гуляет».

Глава 2. Как это работает: физика уплотнения

Ключевая ошибка новичков — считать набивку абсолютно герметичной пробкой. На самом деле, правильно установленная набивка должна немного пропускать среду. Это называется «просачивание» (leakage).

Механизм действия базируется на трех эффектах:

1. Боковое расширение (Эффект Пуассона): Когда мы затягиваем нажимную втулку, осевое усилие сжатия преобразуется в радиальное. Набивка распирается и прижимается к стенке камеры и валу. В «Гермет-Урал» мы тщательно контролируем этот параметр, так как слишком «жесткая» набивка просто раздавит вал, а слишком мягкая не создаст нужного прижима.

2. Дросселирование: Проходя через микрощели между волокнами и оплеткой, жидкость теряет давление. Путь с высокого давления на низкое превращается в лабиринт, где энергия потока гасится трением.

3. Самосмазывание: При работе насоса через набивку должна проступать тонкая пленка жидкости. Эта пленка смазывает пару трения «вал–набивка» и отводит тепло фрикционного разогрева. Если затянуть сальник «насухо», он сгорит за минуты.

Глава 3. Материаловедение: из чего мы создаем набивки на заводе «Гермет-Урал»

Основа любой набивки — волокнистый сердечник, пропитанный компаундами и усиленный армированием. Разберем «алфавит» современной уплотнительной техники.

3.1. Хлопок (Х/Б)

Самый древний и дешевый материал. Мы используем его для набивок марки ХБС (сухая) и ХБП (пропитанная). Диапазон применения узок: холодная вода, нейтральные среды, температура до +100 °C.
Совет от «Гермет-Урал»: Никогда не используйте хлопок на высоких оборотах. Волокно теряет прочность при перегреве и быстро выкрашивается из сальника.

3.2. Лён

Льняное волокно жестче и прочнее хлопкового. Наши набивки на основе льна (ЛП, ЛС) отлично работают в клапанной арматуре и на тихоходных насосах. Мы пропитываем их антифрикционным составом на основе нефтяного вазелина, что обеспечивает защиту штока от коррозии. Максимальная температура — +120 °C.

3.3. Арамид (Kevlar, Nomex)

Это «бронежилет» в мире уплотнений. Арамидные волокна «Гермет-Урал» (марки АГ-1, АГ-Ф) обладают исключительной прочностью и сопротивлением истиранию. Но есть нюанс — арамид очень агрессивен к металлу. Если набивка неправильно пропитана или перетянута, она работает как токарный резец, протачивая канавку на валу. Поэтому мы обязательно добавляем в пропитку дисульфид молибдена и графит, а для ответственных узлов предлагаем набивку с PTFE-покрытием каждого волокна.

3.4. Фторопласт (PTFE)

Химический «царь». Набивки из 100% фторопласта (Ф-4) или с фторопластовыми нитями выдерживают «царскую водку», концентрированные кислоты и агрессивные растворители. У «Гермет-Урал» есть линейка чисто белых набивок для пищевых производств и фармацевтики.
Важное замечание: У PTFE низкая теплопроводность. Он крайне плохо отводит тепло трения, поэтому мы не рекомендуем использовать его на высокооборотных центробежных насосах (свыше 6–8 м/с), если не предусмотрен интенсивный подвод смазывающей жидкости к сальнику.

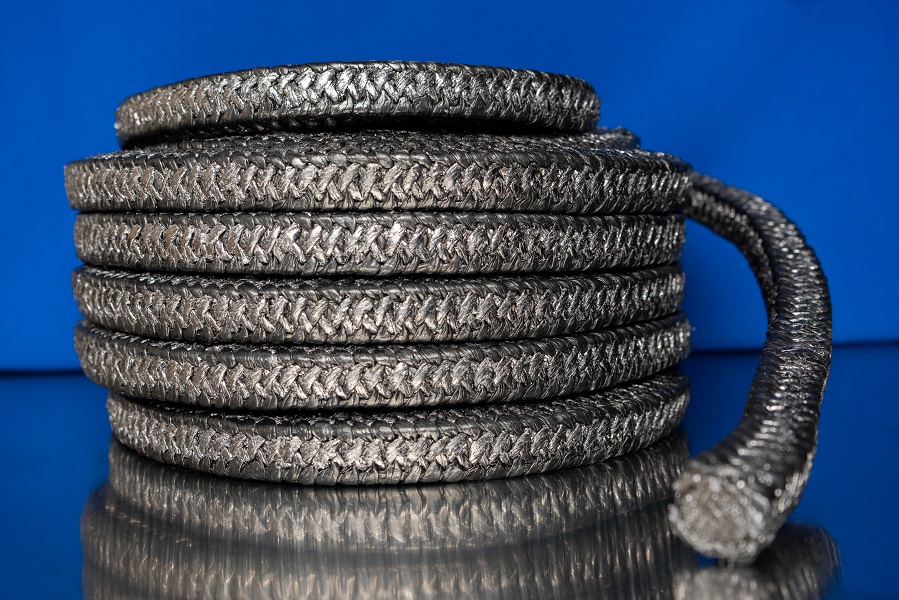

3.5. Терморасширенный графит (ТРГ)

Гордость нашего производства. Набивки серии «Графлекс» делаются из чешуйчатого графита, прошедшего интеркаляцию и вспенивание. Это материал с отрицательным коэффициентом трения и термостойкостью до +500 °C (в инертной среде до 2000 °C).
Технология «Гермет-Урал»: Мы используем технологию ламинирования графитового джгута нихромовой или инконелевой проволокой. Это предотвращает крошение графита при вибрациях. ТРГ набивки незаменимы на арматуре ТЭЦ, где пар и перегретая вода разрушают любую органику.

3.6. Комбинированные и экстремальные волокна

Современные тренды требуют стойкости к запредельным параметрам. Мы работаем с:

• Полиэфирэфиркетоном (PEEK): Термопласт, заменяющий металл в кислотных средах.

• Керамическими волокнами: Для температур свыше 1000 °C, но требуют крайне бережного монтажа из-за хрупкости.

• Карбоном: Применяем осторожно, так как углеволокно, как и арамид, абразивно, но обладает рекордной теплопроводностью.

Глава 4. Виды плетения: инженерная геометрия

Просто скрутить волокна в жгут недостаточно. Структура плетения определяет гибкость, пористость и износостойкость.

1. Сквозное плетение (Square Braid)
Нити проходят через все сечение. Если такое кольцо порвалось, оно размотается целиком. Этот тип дешев, но мы используем его только для статической арматуры. В «Гермет-Урал» его маркируют как «СП».

2. Плетение сердечником (Jacket over Core)
Тонкая оплетка обматывает толстую сердцевину. Внешний слой отвечает за износостойкость, внутренний — за упругость. Если повредится внешний слой, набивка теряет прочность не сразу.

3. Лабиринтное плетение (Braid over Braid)
Многослойная структура, где слои плетения перекрещиваются под разными углами. Это золотой стандарт «Гермет-Урал» для динамических применений (насосы). Через такую структуру жидкость проходит по сложной траектории, обеспечивая лучшую герметизацию при сохранении смазки. Маркируется нами как «ЛП».

4. Интерплетеные структуры (Intersex/Interbraid)
Диагональные нити пронизывают тело набивки, формируя каналы для отвода тепла. Это премиальный сегмент для скоростных механизмов.

Глава 5. Пропитка: секретный соус производителя

На нашем заводе «Гермет-Урал» есть собственная лаборатория компаундов. «Сухая» набивка на хлопковой основе вылетит из сальника за один час работы. Пропитка выполняет четыре функции:

1. Антифрикционную: Графит, дисульфид молибдена (MoS2) и тальк снижают коэффициент трения.

2. Консервирующую: Ингибиторы коррозии защищают стальной вал, в то время как набивка постоянно влажная.

3. Объемную: Пропитка заполняет микроструктуру волокон, не позволяя среде просачиваться сквозь тело набивки, а заставляя ее идти только по поверхности вала.

4. Терморегулирующую: Силиконовые масла или специальные воски при разогреве меняют фазу, поглощая тепло.
   Эксклюзив «Гермет-Урал»: Мы разработали дисперсионную пропитку, которая наносится равномерно на каждую нить до плетения (полное объемное наполнение), а не просто поверхностное купание готового шнура. Это дает увеличение ресурса на 30% по сравнению со стандартными образцами рынка.

Глава 6. Как выбрать набивку: матрица параметров

Каждый день наши технические специалисты сталкиваются с запросом: «Дайте хорошую набивку». Но универсального решения нет. Мы всегда просим клиента заполнить опросный лист. Вот логика подбора:

1. Тип оборудования:

   • Насос центробежный: Нужны мягкие, упругие набивки с отличным отводом тепла (ТРГ или арамид с PTFE).

   • Поршневой насос: Высокое давление, возвратно-поступательное движение — требуется высокая износостойкость и жесткость (композит на основе ПТФЭ с угленаполнением или арамид).

   • Задвижка арматуры: Здесь вращения нет, важно перекрыть поток. Идеальны ламинированные графитовые кольца, которые мы прессуем под нужный диаметр штока.

2. Среда:

   • Вода — бюджетные варианты.

   • Пар — только ТРГ с ингибиторами коррозии.

   • Кислоты — PTFE, PEEK.

   • Нефтепродукты — графит, арамид (устойчив к углеводородам).

3. Скорость скольжения:

   • До 2 м/с — почти все.

   • До 10 м/с — нужны сложные композиты.

   • Свыше 15 м/с — сальниковая набивка уступает место торцевым уплотнениям, но если ремонт невозможен, мы проектируем систему охлаждения с фонарным кольцом.

Глава 7. Эксплуатация: почему «убивают» даже лучшую набивку

Мы в «Гермет-Урал» часто проводим аудит установок клиентов. 80% отказов связаны не с качеством материала, а с ошибками монтажа. Перечислим смертельные грехи:

1. Нарезка «на глаз»
Нельзя рубить набивку топором. Резать нужно строго по шаблону, острым ножом, чтобы стык колец был идеально ровным. Мы рекомендуем наборные монтажные комплекты с оправками для конкретных диаметров.

2. Стыки «внахлест»
Грубейшая ошибка. Стык должен быть косым (под 45°) или прямым, но обжатым. При нагреве набивка расширяется, и нахлест просто задирает край, ломая волокна.

3. Убийственный «дожим»
Механик видит течь и начинает безжалостно затягивать сальник гидравлическим ключом. Это убивает структуру набивки и полирует вал до канавки. Как только нажимная втулка уперлась в тело корпуса, добавлять сальник нужно, а не тянуть сильнее!

4. Игнорирование обкатки
Мы всегда требуем проводить 15-20 минутную обкатку на малых оборотах с обильной протечкой. За это время набивка «усаживается», адаптируется к геометрии камеры и вала, а излишки пропитки выдавливаются. Только после этого можно плавно подтягивать гайки. Если запустить насос на холодную на полную мощность, от трения поверхностный слой набивки спекется и прикипит к валу.

Глава 8. Производственный контроль «Гермет-Урал»

Как отличить качественную набивку от контрафакта? Посмотрите на срез. У продукции «Гермет-Урал» срез гладкий, волокна не махрятся, пропитка распределена равномерно по всему сечению.

Мы используем негорючие нити для пошива и цветовую индикацию по маркам материалов:

• Белый — чистый PTFE;

• Синий — арамид с PTFE;

• Черный — графитовые композиты (ТРГ);

• Коричневый — маслобензостойкая резина.
  Это исключает ошибки на складе монтажника.

Каждая партия проходит тест на потерю массы при прокаливании (для определения содержания органической пропитки) и проверку на плотность плетения по шкале Шора А.

Глава 9. Будущее сальниковых уплотнений

Рынок движется к «умным» материалам. В лаборатории «Гермет-Урал» мы ведем разработки набивок с микроинкапсулированными смазками: при повышении температуры трения микрокапсулы лопаются, высвобождая смазку именно там, где нужно. Также мы экспериментируем с добавлением нанотрубок в PTFE-матрицу для повышения теплопроводности без потери химической стойкости.

Еще один тренд — экологичность. Требования к fugitive emissions (утечкам летучих веществ) ужесточаются. Мы сертифицируем продукцию по стандарту TA-Luft, добиваясь практически нулевой эмиссии через штоки арматуры за счет комбинации калиброванных графитовых колец с фторопластовыми «замками».

Заключение

Сальниковая набивка — это не расходник низшего сорта, а прецизионный элемент инженерной системы. Когда на предприятии встает насос, перекачивающий кислоту, или отключается паровая магистраль, цена «веревки» становится равна цене остановки всего цеха.

Компания «Гермет-Урал» не просто продает метры шнура. Мы предлагаем герметичность как услугу: выезд технического специалиста, подбор по опросному листу, расчет набивки на фонарное кольцо, шеф-монтаж и обучение персонала.

Выбирая продукцию «Гермет-Урал», вы получаете:

• Собственное производство полного цикла в России (от сырья до упаковки);

• Техническую документацию и сертификаты (ТР ТС, пожарные сертификаты, заключения для атомной энергетики);

• Складскую программу в наличии — более 200 типоразмеров;

• Возможность изготовления нестандартных сечений за 24 часа.

Остановите течь сегодня. Просто позвоните в инженерный отдел «Гермет-Урал», и мы подберем решение, которое прослужит дольше, чем оборудование. Потому что настоящее качество всегда находится внутри — в сальниковой камере.
