Фторопластовые сальники что это и где применяются?

Когда в цех звонят и говорят: «У нас среда — смесь кислот с абразивом, всё разъедает за сутки», наши инженеры «Гермет-Урал» без колебаний открывают каталог группы Ф-4. Фторопластовые сальники — это не просто «белые кольца». Это сложнейший композит, спасение для фармацевтики, химпрома, пищепрома и даже криогенной техники.

В этой статье мы разберем, что такое фторопласт с точки зрения уплотнительной техники, чем отличаются модификации, где применение фторопласта безальтернативно, и почему продукция «Гермет-Урал» работает там, где импортные аналоги сдаются через месяц.

Глава 1. Химия материала: почему фторопласт-4 — это «органика, которая притворяется благородным металлом»

Говоря «фторопласт», мы в 95% случаев имеем в виду политетрафторэтилен (PTFE) — фторопласт-4 по российскому ГОСТу. Это уникальный полимер, открытый в XX веке, который перевернул представление о пластиках.

Что делает PTFE идеальным для сальниковых уплотнений?

1. Абсолютная химическая инертность. Фтор, обволакивающий углеродную цепочку, создает настолько прочную «броню», что материал не реагирует даже с «царской водкой», плавиковой кислотой (в определенных концентрациях) и расплавами щелочных металлов лишь при высоких температурах. Для производства «Гермет-Урал» это означает, что набивка из Ф-4 может стоять в реакторах, где другие полимеры (включая резину) превращаются в липкую слизь за минуты.

2. Рекордно низкое трение. Коэффициент трения PTFE по стали составляет 0,02–0,04 (как у мокрого льда). Именно поэтому фторопластовые сальники работают практически без «схватывания» по валу. Они не требуют внешней смазки, что критически важно для сред, которые смывают любую смазку (растворители, сжиженные газы).

3. Термостойкость в плюс и минус. Верхний порог рабочей температуры +260°C. Но главное достоинство для нас, производителей, — это работа на глубоком «минусе». При -196°C (температура жидкого азота) PTFE не стекленеет и не крошится, как обычные пластики, оставаясь вязким. Набивки «Гермет-Урал» серии «Крио» незаменимы в кислородных и азотных магистралях.

4. Антиадгезия. К фторопласту ничего не прилипает. Это упрощает обслуживание и предотвращает забивание сальника полимеризующимися средами или смолами.

«Ахиллесова пята» чистого PTFE
Мы никогда не скрываем от заказчиков слабых сторон материала, потому что правильный инжиниринг начинается с честности.

• Хладотекучесть. PTFE под нагрузкой «плывет». Если спрессовать кольцо из чистого фторопласта и оставить под давлением, через сутки оно деформируется. Именно поэтому «голая» фторопластовая набивка без армирования и наполнителей на динамике быстро теряет осевую упругость, и сальник начинает «сопливить».

• Низкая теплопроводность (0,25 Вт/м·К). Тепло от трения не отводится. Если на высокооборотном валу (свыше 4–5 м/с) поставить чистый PTFE, он начнет перегреваться внутри тела набивки, размягчаться и выдавливаться в зазор.

Глава 2. Ассортимент «Гермет-Урал»: от чистого PTFE до сложных композитов

На нашем уральском заводе мы производим не «просто фторопласт», а несколько линеек, решающих диаметрально противоположные задачи.

2.1. Набивка из 100% фторопласта (Марка Ф-4-Ч)

Это элитный продукт для абсолютно агрессивных сред при умеренных нагрузках. Мягкая, белоснежная нить, плетенная в структуру «косичка».

• Где ставить: Ультрачистые среды (вода для инъекций, пищевые спирты, фармсубстанции), концентрированные кислоты (серная, азотная), окислители (пергидроль).

• Требование FDA: Мы подтверждаем, что наша нить не содержит пигментов и переработанного сырья, поэтому она разрешена к контакту с пищей.

• Ограничение «Гермет-Урал»: Категорически не рекомендуется для центробежных насосов с оборотами >1500 об/мин на диаметрах вала свыше 40 мм без фонарного охлаждения.

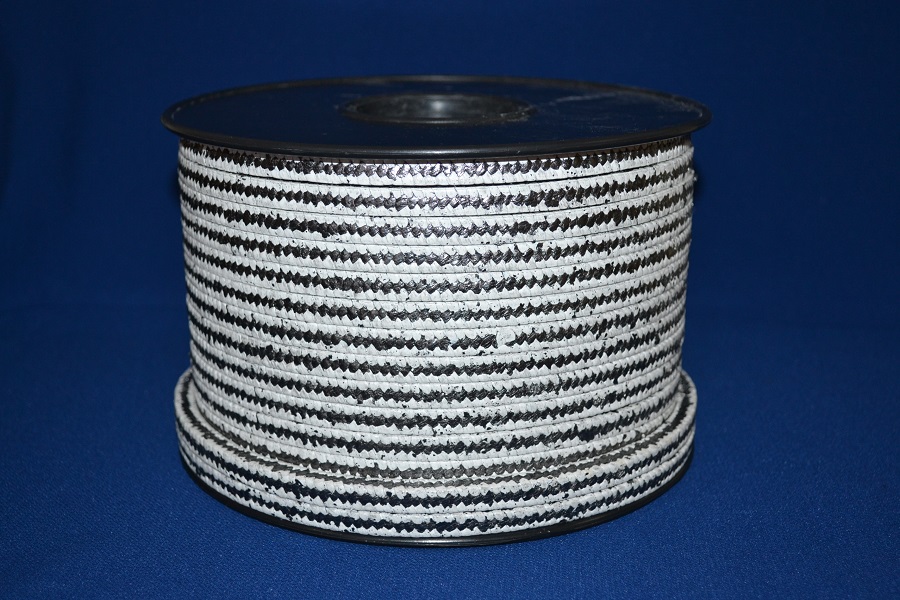

2.2. Набивка PTFE с графитовой пропиткой (Марка Ф-4-Гф)

Попытка «подружить» химию и физику. Мы пропитываем фторопластовую нить коллоидным графитом. Графит заполняет микрощели, резко повышая теплопроводность (почти в 3 раза) и снижая коэффициент линейного расширения.

• Эффект: Набивка становится черной. Она меньше «плывет» под давлением и лучше отводит тепло от вала, не теряя при этом универсальной химической стойкости (графит инертен почти во всем, кроме сильных окислителей).

• Применение: Насосы перекачки бензолов, толуолов, растворителей, где сухое трение неизбежно.

2.3. Наполненные PTFE-компаунды (Ф-4-К20 и Ф-4-УВ15)

Это уже не просто нить, а композитные волокна. В «Гермет-Урал» мы экструдируем нить, в которую добавлены специальные наполнители:

• Стекловолокно (до 20%): Повышает сопротивление хладотекучести в 10 раз. Применяется для арматуры высокого давления, где нужна жесткая структура. Но стекло абразивно — мы обязательно предупреждаем клиента, что вал должен иметь твердость не ниже HRC 35–40.

• Углеродное волокно (15%): Дает отличную теплопроводность и самосмазывание. Углефторопластовые кольца способны кратковременно работать на сухую при повышенных скоростях.

• Дисульфид молибдена (MoS2): Добавка для глубокого вакуума и сухих сред.

2.4. Гибридные структуры (Aramid-PTFE)

Внешняя оплетка — фторопласт для химической защиты, сердечник — арамид (Kevlar) для прочности и упругости. «Гермет-Урал» разработал серию «Фторопан». При контакте с кислотой внешний слой защищает силовой сердечник, а если средний слой PTFE изнашивается, в работу вступает упругий арамидный каркас, страхуя от внезапного прорыва среды. Это лучшее решение для поршневых насосов-дозаторов кислот.

Глава 3. Где применяются фторопластовые сальники? Обзор отраслей

Мы поставляем набивки по всей России и СНГ. Вот выборка реальных кейсов из портфолио «Гермет-Урал».

3.1. Химические производства (кислоты, щелочи)

Задача: насосы перекачки олеума, хлорсульфоновой кислоты, едкого натра.

• Проблема клиента: Асбестовые набивки (старое решение) запрещены, арамидные проедаются кислотой за смену.

• Наше решение: Ф-4-Гф. Даже при разрушении части графита в окислительной среде, матрица из PTFE сохраняет герметичность. Ресурс увеличивается с недели до квартала межремонтного интервала.

3.2. Фармацевтика и биотехнологии

Задача: мешалки реакторов синтеза субстанций, вакуум-выпарные аппараты.

• Требование: GMP стандарты чистоты, отсутствие смазок.

• Наше решение: Специально отмытые нити Ф-4. Мы гарантируем отсутствие технологических масел, используемых при плетении. Набивка работает в стерильных условиях, не становится питательной средой для бактерий.

3.3. Пищевая промышленность

Задача: плунжерные насосы перекачки сиропов, шоколадных масс, дрожжевых суспензий.

• Нюанс: В среде много сахара и жиров, которые при разогреве в зазоре полимеризуются.

• Решение «Гермет-Урал»: Применяем набивку с пониженной пористостью поверхности (каландрированная оплетка). Антиадгезионные свойства фторопласта не дают сахарному нагару схватываться, сальник остается легкоразборным.

3.4. Целлюлозно-бумажные комбинаты (ЦБК)

Задача: массивные мешалки целлюлозы с агрессивными варочными кислотами (бисульфитные растворы).

• Специфика: Огромные радиальные биения валов из-за суспензий.

• Решение: Гибридная набивка «Фторопан». Мягкая PTFE-оболочка герметизирует, арамидный сердечник гасит вибрацию. Чистый фторопласт здесь бы просто выдавило из-за «пляски» вала.

3.5. Энергетика и химические источники тока

Задача: арматура мазутных хозяйств, производство аккумуляторов (сернокислые испарения).

• Решение: Армированные фторопластовые кольца для штоков задвижек. В отличие от графита, PTFE не вызывает электрохимической коррозии нержавеющих штоков во влажной агрессивной атмосфере. «Гермет-Урал» гарантирует отсутствие точечной питтинговой коррозии под сальником в течение 3 лет.

Глава 4. Технология производства: как мы решаем проблему «памяти формы»?

Главная претензия к фторопластовым набивкам — потеря упругости (релаксация). На «Гермет-Урал» мы внедрили трехстадийный процесс стабилизации волокна:

1. Ориентация при экструзии: Мы не просто вытягиваем нить, а задаем ей структурную ориентацию молекул при температуре плавления геля, что повышает прочность в осевом направлении на 40%.

2. Термофиксация плетенки: Сплетенный шнур прогоняется через печи с инертной атмосферой (аргон). Это снимает внутренние напряжения в узлах плетения. Обычный производитель пропускает этот этап, и при первом же нагреве в сальнике набивка «усаживается» или вытягивается, что требует повторной подтяжки, иногда невозможной без остановки процесса.

3. Импрегнация дисперсией: Мы не красим набивку снаружи. Мы пропитываем ее в вакуумной ванне суспензией PTFE с модификаторами. Частицы проникают внутрь жгута, закрывая капиллярную пористость. Это критически важно для газовых сред (хлор, фтористый водород), где утечка через микротрещины в теле набивки сводит на нет всё уплотнение.

Глава 5. Монтаж и эксплуатация: инструкция для механиков

Фторопласт требует деликатности. Мы всегда вкладываем в упаковку памятку, но повторим ключевые тезисы.

Правило «Холодного старта»
Никогда не запускайте механизм сразу после сильной затяжки фторопластового сальника. PTFE под нагрузкой «прилипает» к сухому валу. Первый пуск должен быть с ослабленной втулкой. Дайте набивке смочиться средой, почувствовать вал, разогреться до рабочей температуры, и только после этого производите подтяжку на работающем механизме.

Нарезка колец
Забудьте про нарезку «на колене» ножовкой. Только лезвие хирургической остроты. Притупленный нож тянет за собой нити PTFE, создавая «лохмотья» на стыке, которые при сжатии сминаются и образуют каналы протечек. Мы предлагаем готовые прессованные кольца, нарезанные на прецизионном оборудовании, но если режете в полевых условиях — режьте только мокрым лезвием (можно смочить водой), чтобы избежать местного перегрева и потери прочности кромки.

Смазка стыков
Стыки косого среза обязательно промазывать консистентной PTFE-смазкой (мы поставляем «Гермет-ПАСТА») или силиконовым компаундом. Это нужно не для герметичности, а для того, чтобы кольца скользили друг по другу при осевом сжатии в камере и равномерно прижимались к валу.

Глава 6. Сравнительный анализ: PTFE против арамида против графита

Клиенты часто спрашивают: «А почему бы просто везде не ставить фторопласт?» Потому что это дорого и не всегда разумно.

Как видно, только там, где химическая активность среды не оставляет шансов другим волокнам, фторопласт выходит на первое место.

Глава 7. Импортозамещение в действии: возможности «Гермет-Урал»

С уходом европейских брендов с российского рынка многие предприятия столкнулись с дефицитом качественных фторопластовых уплотнений для импортного оборудования (насосы Allweiler, дозаторы Bran+Luebbe, мешалки Ekato).

«Гермет-Урал» освоил выпуск набивок по размерным сеткам, соответствующим стандартам DIN и ASME. Мы изготавливаем не только стандартные сечения, но и крупные кольца диаметром до 800 мм для реконструкции дейдвудных устройств, а также прямоугольные профили для старых советских прессов.

Наша гордость — технология Encapsulated O-Ring.
Мы не только плетем набивку, но и производим готовые уплотнительные комплекты. Это кольца из эластомера (EPDM, Viton), полностью заключенные в бесшовную оболочку из фторопласта. Это лучшее решение для арматуры сверхвысокой чистоты, где плетеная структура принципиально недопустима из-за риска микробного заражения в волоконных капиллярах.

Заключение

Фторопластовый сальник — это аристократ среди уплотнений. Он не терпит грязных камер, грубой затяжки и запредельных скоростей. Но если условия соответствуют его профилю, он работает безупречно, сохраняя стерильность, экологическую безопасность и здоровье обслуживающего персонала.

В компании «Гермет-Урал» мы производим сотни километров фторопластовой набивки в год, и каждое кольцо несет в себе гарантию нашей экспертизы. Если вы устали менять сальники каждую смену на химическом производстве, если на пищевом комбинате протечки портят готовый продукт — свяжитесь с нашим техническим отделом.

Мы проведем аудит ваших сальниковых камер, возьмем пробы среды и предложим модификацию фторопласта, которая ляжет точно в ваши параметры по давлению, скорости и температуре. Потому что с «Гермет-Урал» герметизация становится точной наукой, а не лотереей.
