Сравнение сальниковых набивок АС, АСС и Герморум С-101

Но мир не стоит на месте. Экологические нормы, требования охраны труда и просто здравый смысл диктуют переход на современные материалы. Компания «Гермет-Урал» разработала Герморум С-101 — прямую безасбестовую альтернативу, которая превосходит классику по всем параметрам, но при этом сохраняет совместимость со старым оборудованием.

В этой статье мы честно, без хайпа разберем: из чего сделаны АС и АСС, почему от них пора отказываться, и как С-101 решает проблемы, которые мучили механиков десятилетиями.

Глава 1. АС и АСС: что это такое и почему они всё ещё живы?

Набивка АС (Асбестовая Сухая)
Самый простой и дешевый вид уплотнения. Плетеный шнур из хризотилового асбестового волокна без какой-либо пропитки. Цвет — серо-белый, структура рыхлая, волокно жесткое и ломкое.
АС применяется в основном в арматуре (задвижки, вентили) и тихоходных поршневых насосах при температурах до +200°C. Среда — вода, пар низкого давления, нейтральные жидкости.

Набивка АСС (Асбестовая Сальниковая С пропитыванием)
Модификация АС. Тот же хризотиловый асбест, но пропитанный антифрикционным составом на основе графита, жирового солидола и нефтяных масел. Цвет — черный, иногда с жирным блеском. Маркируется как АСС-1, АСС-2 и АСС-3 в зависимости от концентрации пропитки и назначения.
Благодаря пропитке работает при температурах до +250°C, используется в насосах горячей воды, мазута, масла. Графит снижает трение, а масло защищает вал от коррозии.

Почему они ещё живы?

1. Цена. Асбестовая набивка стоит копейки по сравнению с любым современным композитом.

2. Привычка. Снабженцы заказывают «как всегда», механики знают, как с ней работать.

3. Огромный парк старого оборудования. Советские насосы К, КМ, Д, ЦНС, задвижки клиновые — везде в паспорте прописан «шнур асбестовый».

Но у этой медали есть обратная сторона, о которой мы поговорим ниже.

Глава 2. Анатомия асбестовых набивок: в чём их фундаментальные недостатки?

В «Гермет-Урал» мы проводили расширенные лабораторные тесты образцов АС и АСС, изъятых из текущей эксплуатации. Результаты подтверждают то, о чем механики знают интуитивно.

2.1. Термическая деструкция: выгорание и твердение
Хризотиловый асбест содержит кристаллизационную воду. При нагреве выше 300°C вода начинает выделяться, волокно становится хрупким и теряет прочность. Пропитка АСС (солидол, масла) выгорает ещё раньше — при 120–150°C.
Что происходит в сальнике? После нескольких циклов «нагрев — остывание» асбестовая набивка превращается в твердую, спекшуюся субстанцию. Она перестает пружинить, не компенсирует износ, и механик вынужден постоянно «дожимать» сальник. В финале — проточенный вал, убитая сальниковая камера и необходимость менять набивку задолго до планового ремонта.

2.2. Абразивность — убийца валов
Асбестовое волокно само по себе достаточно жесткое. А теперь представьте: в пропитку АСС добавлен графит, в сальниковую камеру попадает грязь, песок, окалина. Всё это смешивается с маслом и получается натуральная «притирочная паста». За 1000 часов работы асбестовая набивка способна проточить канавку в стальном валу глубиной до 0,5 мм. Восстановление вала стоит в десятки раз дороже самой набивки.

2.3. Экология и охрана труда
Это самый острый вопрос. Международное агентство по изучению рака (IARC) классифицирует все формы асбеста как канцероген 1-й категории. Хризотиловый асбест, используемый в России, официально считается менее опасным, чем амфиболовый, но дискуссии не утихают.
Факт остаётся фактом: при нарезке колец, демонтаже старой набивки и зачистке сальниковой камеры в воздух поднимается асбестовая пыль. Даже если риск ниже, чем считалось раньше, современные нормы охраны труда требуют минимизировать контакт персонала с любыми канцерогенами. Крупные холдинги (СИБУР, Газпром, Роснефть) уже ввели внутренние директивы о запрете закупок асбестосодержащих уплотнений.

Глава 3. Герморум С-101: ответ «Гермет-Урал» на вызов времени

Когда мы проектировали замену АС и АСС, то понимали: «революция» не пройдёт. Нельзя просто предложить дорогущий фторопласт вместо асбеста — механик не поймёт, а снабженец не согласует бюджет.

Задача была сложной: создать материал, который:

• Устанавливается и обслуживается так же, как АСС;

• Имеет сопоставимую цену (чуть дороже, но не в разы);

• Полностью исключает асбест;

• Превосходит асбест по ресурсу и безопасности для вала.

Так родился Герморум С-101.

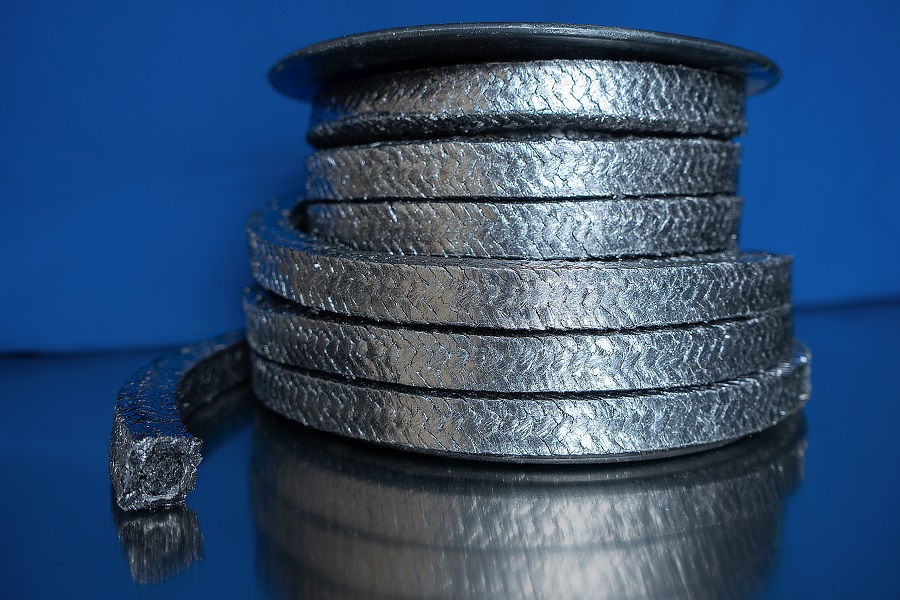

3.1. Состав и структура
Основа С-101 — это термостойкое полиакриловое волокно (PAN-волокно), а не арамид и не PTFE. Почему именно PAN?

• Оно мягче асбеста, не абразивно к валу.

• Имеет отличную термостойкость (рабочая температура до +280°C, пиковая до +350°C).

• Не содержит кристаллизационной воды, не «спекается» при термоциклах.

• Хорошо удерживает пропитку.

Пропитка С-101 — это комплекс на основе графита и силиконовых масел с ингибиторами коррозии. Мы не используем солидол, который выгорает и коксуется. Силиконовая основа сохраняет эластичность при высоких температурах и не образует твердого нагара.

Структура плетения — лабиринтная (Braid-over-Braid), обеспечивающая равномерное распределение нагрузки и минимальную проницаемость по телу набивки.

3.2. Сравнительная таблица характеристик

Глава 4. Практические кейсы: где С-101 уже заменил АСС

Мы не теоретики. «Герморум С-101» уже три года работает на предприятиях Урала и Сибири. Вот два реальных примера из нашей практики технического аудита.

Кейс №1. Котельная, сетевой насос ЦНС 60-99
Исходные данные: Насос перекачивает сетевую воду с температурой 110°C. Давление на устье — 1,5 МПа. Вал — сталь 40Х. Стояла набивка АСС-2. Замена — каждые 3 месяца из-за твердения и потери упругости.
Переход на С-101: Установили в ту же камеру, без доработок. После обкатки (20 минут с протечкой) подтянули. Результат: набивка отработала 8 месяцев до планового ремонта. При демонтаже вал чистый, без канавок. Экономия за год (с учетом простоев и замен) — более 150 000 рублей на одном насосе.

Кейс №2. Химзавод, задвижки на пароконденсате
Исходные данные: Задвижки Ду-150, среда — пароконденсат с pH=5,5 (слабокислая). АСС разрушалась за 2 месяца (кислота «съедала» масло-графитовую пропитку, и асбест начинал крошиться).
Переход на С-101: PAN-волокно более стойкое к слабым кислотам, чем асбест. Силиконовая пропитка не гидролизуется. Задвижки прошли отопительный сезон (7 месяцев) без подтяжек.

Глава 5. Монтаж: отличие в подходе

Механики привыкли к тому, что АСС «прощает» грубую работу. Нарезал ножовкой, забил отверткой, затянул от души — и работает.

С-101 требует чуть более аккуратного отношения, но и вознаграждает за это ресурсом.

Нарезка:
Асбест можно резать чем угодно, он сыплется в любом случае. С-101 мы рекомендуем резать острым ножом, строго по шаблону (длина кольца = диаметр вала, умноженный на π). Стык — косой (45°), без размочаливания.

Затяжка:
АСС часто перетягивают, «чтобы не текло». С асбестом это проходит (хотя и убивает вал). С-101 при перетяжке ведет себя умнее: он сжимается упруго, но при чрезмерном усилии сигнализирует — резко растет температура вала. Мы рекомендуем обкатку: запустить насос на малых оборотах с ослабленной втулкой и дать 15–20 минут поработать с капельной протечкой. Затем плавно подтягивать гайки на 1/6 оборота каждые 5 минут до снижения течи до нормы (10–15 капель в минуту для динамики).

Замена:
Старую АСС часто приходится выковыривать зубилом, потому что она прикипает к стенкам камеры. С-101 демонтируется легко, не оставляя твердого коксового налета.

Глава 6. Экология и документы: почему мы отказываемся от асбеста

Мы производим и продаем продукцию на территории Таможенного союза. Технический регламент ТР ТС 010/2011 «О безопасности машин и оборудования» не содержит прямого запрета на асбест, но есть другие факторы:

1. Специальная оценка условий труда (СОУТ). При использовании асбестосодержащих материалов класс вредности на рабочем месте слесаря-ремонтника повышается, что влечет доплаты и обязательные медосмотры.

2. Экспортные контракты. Если ваше предприятие поставляет продукцию в ЕС, использование асбеста в оборудовании запрещено директивой 1999/77/EC. Вам придется либо доказывать отсутствие асбеста, либо менять набивки.

3. Корпоративная политика. Крупные нефтегазовые компании в своих стандартах закупок прямо указывают: «Уплотнительные материалы не должны содержать асбест».

«Герморум С-101» имеет полный пакет документов: сертификат соответствия ТР ТС, экспертное заключение о негорючести, гигиенический сертификат, подтверждающий отсутствие асбеста и безопасность для кожи.

Глава 7. Цена и окупаемость: математика для главного механика

Давайте посчитаем. Допустим, у вас насос, на который уходит 2 метра набивки квадратного сечения 16 мм.

• АСС-2: цена за 1 кг ~ 400 руб. (2 метра — примерно 0,6 кг = 240 руб.)

• Герморум С-101: цена за 1 кг ~ 1500 руб. (2 метра — примерно 0,5 кг = 750 руб.)

Прямые затраты на материал выше в 3 раза. Но давайте посмотрим шире:

• Ресурс: АСС проработала 3 месяца. С-101 работает 8–12 месяцев. За год вы купите АСС 4 раза = 960 руб. С-101 — 1 раз = 750 руб.

• Работа: 4 замены по 2 часа слесаря против 1 замены. Экономия фонда оплаты труда и времени простоя оборудования.

• Восстановление вала: одна канавка от асбеста = наплавка + проточка = от 15 000 руб.

Вывод: переход на С-101 — это не удорожание, а инвестиция с быстрой окупаемостью. А если добавить снижение рисков по охране труда и экологии — выбор очевиден.

Заключение: прощайте, АС и АСС?

Мы в «Гермет-Урал» не отрицаем: миллионы узлов до сих пор работают на асбесте, и резко «выкинуть» его невозможно. Но каждая плановая остановка — это шанс перейти на современный, безопасный и более долговечный материал.

«Герморум С-101» создан именно для этого перехода. Он не требует переделки сальниковой камеры, не требует обучения персонала новым «фокусам» и не ломает бюджет ремонтного цеха. Он просто работает дольше, не убивает вал и не вредит здоровью слесарей.

Если вы хотите провести тестовую установку С-101 на своем предприятии — звоните в наш инженерный отдел. Мы бесплатно рассчитаем необходимое количество, пришлем образец и дадим протокол испытаний. Потому что мы уверены: кто попробовал безасбестовую набивку «Гермет-Урал», тот уже не возвращается к серому шнуру из прошлого века.

«Гермет-Урал» — время безопасных уплотнений!
