Фторопласт для сальниковых набивок и уплотнительных лент

Что такое фторопласт и почему он нужен уплотнениям

Фторопласт — это техническое название политетрафторэтилена, изобретенного в 1938 году и с тех пор ставшего незаменимым в химической, энергетической, пищевой и нефтегазовой отраслях. Его химическая формула (C₂F₄)ₙ дает уникальный набор свойств, недостижимый ни для одного другого полимера. Связь углерод-фтор — одна из самых прочных в органической химии, поэтому материал демонстрирует феноменальную стойкость к химическому воздействию, а крайне низкая поверхностная энергия обеспечивает антифрикционные свойства и полную несмачиваемость водой и маслами.

Когда речь идет о сальниковых набивках и уплотнительных лентах, фторопласт выступает в нескольких ролях. Он может быть основой набивки, компонентом пропитки или материалом сердечника. В любом случае его присутствие обеспечивает минимальный коэффициент трения, что критически важно для сальниковых уплотнений насосов, мешалок и запорной арматуры, где подвижный шток или вращающийся вал постоянно контактируют с уплотнителем. Обычный графит или арамид без дополнительной обработки могут создавать избыточное трение, ведущее к перегреву, интенсивному износу и повышенным энергозатратам привода.

В «Гермет-Урал» используют фторопласт марок Ф-4 и Ф-4К20, различающихся степенью кристалличности и содержанием добавок. Ф-4 — классический политетрафторэтилен для набивок общего назначения, а Ф-4К20 содержит модификаторы, повышающие стойкость к истиранию в высокооборотных узлах. Для ряда позиций применяется композиция с добавлением дисульфида молибдена — тогда материал приобретает еще более низкое трение в паре с легированной сталью.

Сальниковые набивки из фторопласта: конструкция и типы

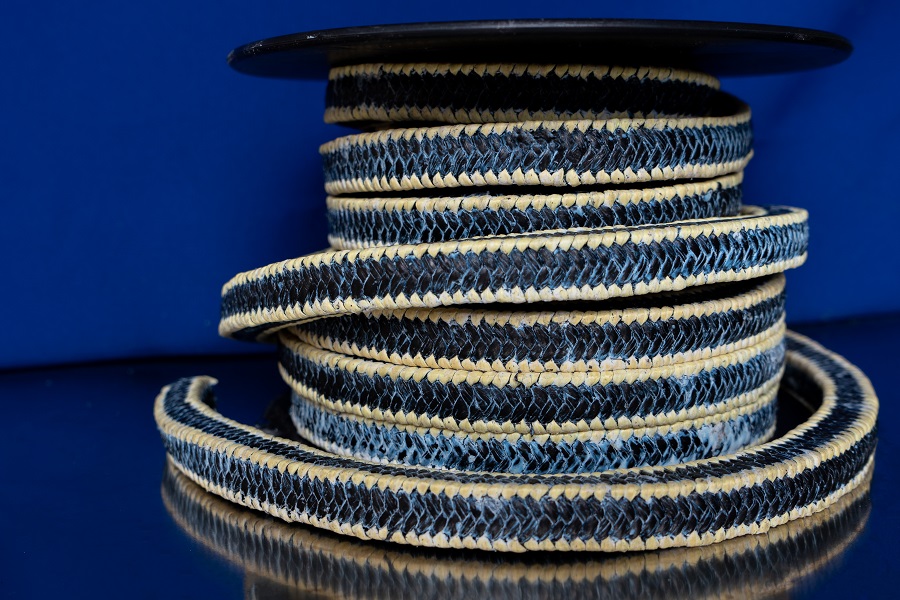

Сальниковая набивка представляет собой плетеный или прессованный шнур квадратного или круглого сечения, заполняющий сальниковую камеру и поджимаемый грундбуксой. По способу изготовления различают:

• Плетеные набивки с диагональным, квадратным или интерлок-плетением. Внутрь часто вводят фторопластовый сердечник.

• Комбинированные набивки, где чередуются волокна фторопласта, углерода или арамида.

• Цельнофторопластовые набивки, полностью выполненные из непрерывной фторопластовой нити.

Наше предприятие серийно выпускает набивки марок ГУ-Ф4П (плетеная, с пропиткой фторопластовой суспензией и графитовой добавкой) и ГУ-Ф4М (многослойная комбинированная с модифицированным фторопластом в основе). Первая идеально подходит для насосов в водоподготовке и химической промышленности, вторая незаменима для сред с температурой до +260 °C и давлением до 10 МПа.

Отличительная черта всех фторопластовых набивок — способность работать в кислотных и щелочных средах, где асбест, хлопок или арамидное волокно деградируют за часы. Например, в производстве серной кислоты или жидких удобрений на основе аммиачной селитры стандартные набивки быстро разрушаются, выделяя абразивные частицы и приводя к протечкам. Фторопласт сохраняет исходную массу и форму даже в 98-процентной серной кислоте при температурах выше 150 °C. Известны случаи, когда сальниковые узлы, укомплектованные фторопластовой набивкой «Гермет-Урал», отрабатывали без ревизии более 8000 часов, тогда как установленная ранее арамидная набивка требовала подтяжки каждые 200 часов.

Уплотнительные ленты из фторопласта: от резьб до фланцев

Фторопластовая уплотнительная лента (ФУМ-лента) появилась в отечественной практике еще в советские годы, но современные изделия далеко ушли от первого поколения. Классическая тонкая лента из некремнеземного сырья предназначалась в основном для конической трубной резьбы. Сегодня «Гермет-Урал» предлагает расширенную гамму ленточных материалов на основе фторопласта, позволяющую герметизировать не только резьбовые, но и фланцевые соединения, крышки люков, теплообменники.

Почему лента, а не паста или анаэробный герметик? Прежде всего из-за химической инертности. ФУМ-лента не вступает в реакцию с транспортируемой средой, не отверждается, не выделяет мономеров и не вызывает коррозии металла. Она подходит для кислородных систем, где контакт с органикой грозит возгоранием, для пищевых производств, где критичны миграции вредных веществ, и для фармацевтических установок с финишной стерилизацией паром.

Уплотнительная лента из фторопласта выпускается в стандартных и усиленных вариантах:

• Стандартная лента (марка ГУ-ЛФ1) — плотность 0,35 г/см³, толщина 0,1–0,2 мм, для резьб до 2 дюймов, сред с температурой от –60 до +200 °C.

• Уплотненная лента (ГУ-ЛФ2) — плотность до 1,2 г/см³, используется для фланцевых соединений сосудов и аппаратов, может заменять прокладку из фторопласта при монтаже стеклянных и керамических трубопроводов. Толщина до 1,5 мм дает возможность компенсировать неровности прилегающих поверхностей.

• Лента с ориентированным волокном — высокопрочная, выдерживает рабочее давление до 40 МПа при гидроиспытаниях обсадных колонн и пресс-форм.

Опыт заказчиков показывает: переход на усиленную фторопластовую ленту для фланцев эмалированных реакторов полностью исключил проблему «закусывания» прокладки при раскрытии стыка. Раньше графитовые или паронитовые прокладки прилипали к поверхностям и разрушались, оставляя фрагменты на эмали, что приводило к сколам. Фторопласт не прилипает и не разрушается, а одна и та же лента после аккуратного вскрытия реактора часто используется повторно, что особенно важно в производствах с частой переналадкой оборудования.

Ключевые преимущества фторопласта в уплотнениях

Объясним, почему инженеры все чаще заменяют традиционные материалы фторопластом. Сгруппируем факты в несколько технических преимуществ.

1. Минимальный коэффициент трения. У фторопласта он составляет 0,04–0,05 — это в 2–3 раза ниже, чем у графитонаполненных эластомеров, и в 5–10 раз ниже, чем у арамидных волокон без смазки. На практике это означает, что электродвигатель насоса затрачивает меньше энергии на преодоление трения в сальниковом узле. При круглосуточной работе агрегата мощностью 55 кВт снижение трения на 15 % экономит десятки тысяч рублей в год только на электроэнергии.

2. Отсутствие необходимости в смазке. Фторопласт работает в режиме самосмазывания. Это критически важно в пищевой отрасли, где попадание масла в продукт недопустимо, и в криогенной технике, где обычные смазки замерзают. Сальниковые набивки «Гермет-Урал» из фторопласта допущены к применению в насосах молочных линий, вертикальных аппаратах для заморозки овощей и в углекислотных установках (CO₂), где среда агрессивна к минеральным маслам.

3. Термическая и химическая стойкость. Интервал температур от –196 до +260 °C перекрывает подавляющее большинство промышленных задач. Выше 260 °C фторопласт разлагается с выделением газообразных фторпроизводных, поэтому для горячего теплоносителя применяют комбинированные набивки с фторопластовым сердечником и внешним слоем из графитовой нити. Химическая стойкость — практически полная, за исключением расплавленных щелочных металлов и фтористых соединений при высоких температурах. В реальном секторе ЖКХ, например в котельных, присутствуют подпиточная вода с повышенным содержанием хлоридов и антинакипины, разрушающие резиновые манжеты. Переход на фторопластовые набивки увеличил ресурс уплотнительного узла сетевых насосов К 290/30 у одного из эксплуатационных предприятий с 450 до 3500 часов.

4. Универсальность монтажа. Пластичность фторопласта позволяет набивке принять форму камеры даже при ее выработке и небольших эллипсностях. При этом материал не затвердевает из-за термоциклирования, как, скажем, асбестовые набивки, коксующиеся при колебаниях температуры. ФУМ-ленту можно наматывать на мокрую резьбу (в отличие от анаэробных герметиков, требующих сухой поверхности), при этом степень герметичности соединения не пострадает.

Теплопроводность и отвод тепла: мифы и реальность

Среди инженеров бытует мнение, что фторопласт «не держит температуру» и служит теплоизолятором, вызывая перегрев сальникового узла. Это верно лишь отчасти. Действительно, чистый фторопласт имеет теплопроводность около 0,25 Вт/(м·К), что в 150 раз ниже, чем у меди. Однако в реальных набивках от «Гермет-Урал» ситуация меняется:

• Мы используем композиции с графитовым наполнением или сердечником. Графит отводит тепло от вала к корпусу сальника, не давая зоне контакта перегреваться выше критических 260 °C.

• Применяется точечное фторопластирование — на наружные слои наносится суспензия, а силовой каркас остается из углеродного жгута с высокой теплопроводностью.

• В скоростных насосах (n > 3000 об/мин) обязательно предусмотрен подвод охлаждающей жидкости в камеру через фонарное кольцо, и здесь фторопласт проявляет преимущество — не разбухает, не забивает дренажные отверстия и не требует ужесточения момента затяжки по мере прогрева.

Результаты тепловизионного обследования насоса ЦНС 180-1900 с набивками ГУ-Ф4М показали, что температура крышки сальника стабилизировалась на уровне 62 °C при температуре перекачиваемого конденсата 85 °C — хороший показатель отвода тепла.

Как выбрать набивку или ленту: пошаговый алгоритм от специалистов «Гермет-Урал»

Неправильный выбор материала приводит либо к быстрому износу, либо к неоправданному росту бюджета. Предлагаем алгоритм, которым пользуются наши инженеры при консультировании клиентов.

Шаг 1. Определите рабочую среду и ее химическую активность. Если среда содержит галогены в свободном виде, плавиковую кислоту или соединения трехфтористого хлора, фторопласт противопоказан. Для всех остальных кислот, щелочей, растворителей, нефтепродуктов, пищевых жидкостей фторопласт — безальтернативный или приоритетный вариант.

Шаг 2. Измерьте или уточните в документации параметры давления и температуры. До 4 МПа и 200 °C чистая фторопластовая набивка работает великолепно. В диапазоне 200–260 °C и давлениях до 10 МПа используйте модифицированные марки с углеродным сердечником. Для высоких скоростей скольжения (более 12 м/с) нужна набивка с интерлок-плетением, исключающим расплетание волокна.

Шаг 3. Оцените состояние сальниковой камеры. Если имеется значительная выработка вала или защитной втулки (зазор более 0,5 мм на сторону), мягкая фторопластовая лента или набивка низкой плотности может выдавливаться. В этом случае мы рекомендуем устанавливать комбинированный комплект: первое (коренное) кольцо из уплотненного фторопласта с армировкой, последующие кольца — стандартные, чтобы равномерно распределить давление.

Шаг 4. Учтите требования отраслевых стандартов. Для питьевого водоснабжения материалам необходимо заключение СЭС о безопасности контакта с водой. Для пищевой отрасли — свидетельство о государственной регистрации или декларация о соответствии ТР ТС 021/2011. Продукция «Гермет-Урал» сопровождается полным пакетом разрешительной документации, что подтверждено протоколами испытаний ФБУЗ «Центр гигиены и эпидемиологии».

Монтаж сальниковых набивок: практические советы

Даже идеально подобранный фторопластовый материал потеряет свои преимущества при неправильной установке. Главные правила:

• Кольца набивки нарезайте строго по размеру вала, используя оправку того же диаметра. Резать «на глаз» недопустимо — замки колец должны стыковаться плотно, но без нахлеста, чтобы избежать локальных перегревов.

• Разводите замки смежных колец на 90 или 120 градусов, а не на 180, как советуют устаревшие руководства. Это предотвращает сквозной канал утечки спиральной формы.

• Обжимайте каждое кольцо отдельно, используя специальную разрезную втулку или грундбуксу, а не весь пакет сразу. Эта простая техника повышает равномерность распределения напряжений и снижает «приработочные» утечки.

• Натяжение ФУМ-ленты на резьбу проводите по направлению витков резьбы с перекрытием 50 % ширины ленты. Для конической резьбы достаточно 4–6 слоев, для цилиндрической — 8–10 слоев, причем последние два витка резьбы оставляйте ненамотанными во избежание срезания ленты при заходе.

Соблюдение этих рекомендаций дает стабильную работу сальникового узла в течение всего межремонтного интервала.

Типичные ошибки эксплуатации и как их избежать

На основе обратной связи от технических служб заказчиков мы выделили несколько повторяющихся ситуаций.

• «Фторопласт течет сразу после монтажа». Как правило, причина не в материале, а в недостаточном или неравномерном обжатии. Доверните грундбуксу по моментному ключу с величиной, указанной в паспорте насоса. Если манометрической шпильки нет — подтягивайте до появления капельной утечки 10–15 капель в минуту и дайте приработаться в течение часа. После приработки подтяните на четверть оборота гайки.

• «Лента плавится и темнеет». Фторопласт не плавится, а разлагается при 260 °C. Если на резьбе горячего трубопровода появился темный хрупкий налет, значит, температура превышена. Замените ленту на графито-фторопластовую набивку или термостойкий анаэробный герметик.

• «Набивка скрипит при вращении вала». Сухой скрип говорит о недостаточной смазке или отсутствии подачи затворной жидкости. Даже фторопласту в скоростных узлах требуется небольшое количество среды для охлаждения. Проверьте подвод к фонарному кольцу.

Почему стоит выбрать продукцию «Гермет-Урал»

Мы — не просто продавцы набивок. Наше производство полного цикла, расположенное в Уральском регионе, объединяет экструзионные линии, плетельное оборудование и участок физико-механических испытаний. Каждая партия проходит контроль геометрии, массы, плотности и коэффициента трения. По требованию клиента мы предоставляем паспорт качества с диаграммой обжатия.

Складская программа включает 120 типоразмеров фторопластовых набивок и 40 видов лент, что позволяет отгрузить заказ в день обращения. Для нестандартных сальниковых камер наши технологи рассчитают конфигурацию уплотнительного пакета и изготовят опытную партию за 14 рабочих дней.

Инженерное сопровождение — еще одна точка опоры. Шеф-монтаж, контрольная подтяжка через 200 часов после пуска и анализ состояния вынутых набивок — услуги, которые мы предоставляем партнерам. Именно такой подход позволяет гарантировать ресурс и минимизировать совокупную стоимость владения уплотнительным узлом.

Заключение

Фторопласт занял ключевую позицию в мире уплотнительных материалов благодаря сочетанию химической стойкости, низкого трения и широкого температурного окна. Грамотный подбор, монтаж и своевременный сервис позволяют реализовать потенциал этого материала полностью — на непрерывных производствах, в агрессивных и термически нагруженных узлах. Компания «Гермет-Урал» готова помочь с выбором, отгрузкой и сопровождением эксплуатации. Обращайтесь к нашим специалистам по телефону, через форму на сайте или в офис в Екатеринбурге — подберем решение, которое будет работать.
