Фланцевые прокладки ПОН по ГОСТ 15180-86: конструкция, материалы, применение

Фланцевые соединения являются основой современного трубопроводного транспорта и аппаратного оборудования. От надежности уплотнения этих соединений зависят герметичность технологической системы, безопасность персонала, экологическая чистота производства и непрерывность технологического процесса. Среди огромного разнообразия уплотнительных изделий особое место занимают прокладки ПОН (прокладки общего назначения) , изготавливаемые по ГОСТ 15180-86.

Этот стандарт, разработанный еще в советский период, остается актуальным и востребованным в современной промышленности благодаря своей универсальности, четкой регламентации и проверенной десятилетиями надежности. Прокладки ПОН применяются в нефтегазовой, химической, энергетической, металлургической и многих других отраслях для герметизации фланцевых соединений трубопроводов и арматуры.

1. Общая характеристика прокладок ПОН

1.1. Расшифровка и назначение

Аббревиатура ПОН расшифровывается как «Прокладка Общего Назначения» . Это название отражает основное предназначение изделия — герметизация фланцевых соединений в широком диапазоне рабочих сред, давлений и температур.

ГОСТ 15180-86 «Прокладки плоские фланцевые. Основные размеры» устанавливает типы, конструкцию и размеры плоских фланцевых прокладок, применяемых для уплотнения соединений трубопроводов, арматуры и аппаратов на условное давление от 0,1 до 4,0 МПа (от 1 до 40 кгс/см²).

Важно отметить, что ГОСТ 15180-86 распространяется на плоские прокладки, то есть изделия, имеющие постоянную толщину по всей площади. Это отличает их от прокладок других типов (например, спирально-навитых, зубчатых, линзовых), которые имеют сложную геометрию или требуют специальной подготовки уплотнительных поверхностей.

1.2. Конструкция прокладки ПОН

Прокладка ПОН представляет собой плоское кольцо прямоугольного сечения. Основные геометрические параметры:

• Наружный диаметр (D) — определяет внешний размер прокладки.

• Внутренний диаметр (d) — соответствует внутреннему диаметру фланца или трубопровода.

• Толщина (s) — определяет деформационные характеристики прокладки.

Стандарт регламентирует три исполнения прокладок в зависимости от конструкции фланцев и способа центрирования:

1. Исполнение 1 — для фланцев с гладкой уплотнительной поверхностью (исполнение фланцев по ГОСТ 12815-80). Это наиболее распространенный тип, используемый для большинства стандартных фланцевых соединений.

2. Исполнение 2 — для фланцев с уплотнительной поверхностью «выступ-впадина» (тип В, Г по ГОСТ 12815-80). Такие прокладки имеют уменьшенный наружный диаметр, что позволяет им точно размещаться в впадине фланца.

3. Исполнение 3 — для фланцев с уплотнительной поверхностью «шип-паз» (тип Д, Е по ГОСТ 12815-80). Эти прокладки имеют минимальный наружный диаметр и предназначены для точной центровки в пазу фланца.

2. Размерный ряд по ГОСТ 15180-86

Стандарт устанавливает четкую зависимость между условным диаметром (DN) и размерами прокладки. Это обеспечивает универсальность и взаимозаменяемость изделий от разных производителей.

2.1. Основные размеры для исполнения 1 (наиболее распространенного)

2.2. Толщина прокладок

ГОСТ 15180-86 предусматривает три стандартные толщины:

• 1,0 мм — для ответственных соединений, где требуется минимальная деформация и высокая стабильность геометрии.

• 1,5 мм — наиболее универсальная толщина, оптимально сочетающая компенсационную способность и устойчивость к выдавливанию.

• 2,0 мм — для соединений с неровными уплотнительными поверхностями или при необходимости повышенной компенсации.

Выбор толщины определяется материалом прокладки, рабочими параметрами и состоянием фланцев.

3. Материалы изготовления прокладок ПОН

Одним из ключевых преимуществ прокладок ПОН является возможность их изготовления из различных материалов в зависимости от условий эксплуатации. Стандарт допускает применение следующих материалов.

3.1. Паронит (ПМБ, ПОН-А, ПОН-Б, ПОН-В)

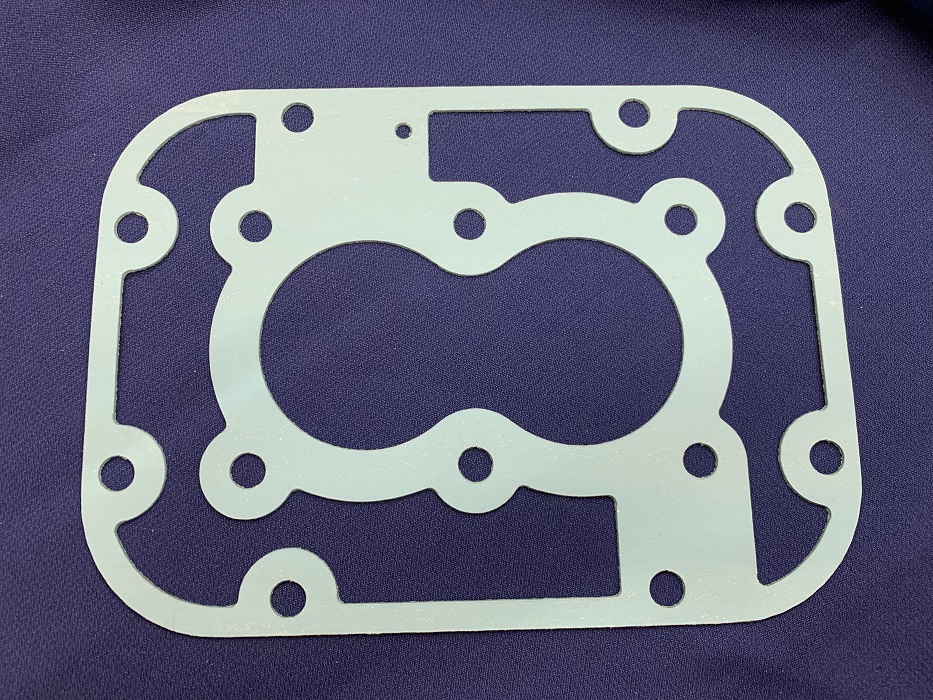

Паронит — это листовой материал на основе асбестового волокна, каучука и наполнителей. Он является классическим материалом для прокладок ПОН.

Преимущества паронитовых прокладок:

• Высокая термостойкость (до 450°C).

• Хорошая упругость и способность компенсировать неровности фланцев.

• Низкая стоимость.

Ограничения:

• Не рекомендуются для пищевой и фармацевтической промышленности.

• Ограниченная химическая стойкость (не устойчивы к концентрированным кислотам и щелочам).

• Содержат асбест, что требует соблюдения мер безопасности при монтаже и утилизации.

3.2. Картон асбестовый (КАОН)

Асбестовый картон применяется для прокладок в менее ответственных соединениях, где требуется термостойкость, но нет высоких требований к химической стойкости.

Характеристики:

• Рабочая температура: до +500°C (в зависимости от марки).

• Рабочее давление: до 2,5 МПа.

• Применяется на паропроводах, газопроводах, системах отопления.

3.3. Резина (маслобензостойкая, кислотощелочестойкая, термостойкая)

Резиновые прокладки ПОН изготавливаются из листовой резины различных марок.

Преимущества резиновых прокладок:

• Высокая эластичность, способность герметизировать при низких усилиях затяжки.

• Низкая стоимость.

• Хорошая герметизация при низких давлениях.

Ограничения:

• Низкая термостойкость (до +150°C для большинства марок).

• Ограниченная химическая стойкость.

• Склонность к старению и потере эластичности со временем.

3.4. Фторопласт (ПТФЭ)

Прокладки ПОН из фторопласта (ПТФЭ, фторопласт-4) применяются в химической, пищевой и фармацевтической промышленности.

Характеристики:

• Температурный диапазон: от -200°C до +260°C.

• Химическая стойкость: практически ко всем средам.

• Рабочее давление: до 2,5 МПа (для сплошных прокладок), до 4,0 МПа (для армированных).

Особенности применения: фторопластовые прокладки ПОН требуют более тщательного контроля момента затяжки из-за склонности материала к холодной текучести.

3.5. Графит (терморасширенный)

Прокладки из терморасширенного графита (ТРГ) применяются в высокотемпературных и агрессивных средах.

Характеристики:

• Температура: от -200°C до +650°C.

• Химическая стойкость: pH 0–14 (кроме сильных окислителей).

• Рабочее давление: до 4,0 МПа.

Графитовые прокладки ПОН часто изготавливаются с металлическим армированием для повышения устойчивости к выдавливанию.

4. Область применения прокладок ПОН

Благодаря разнообразию материалов и четкой стандартизации размеров, прокладки ПОН находят применение в самых разных отраслях промышленности.

4.1. Нефтегазовая отрасль

В нефтегазовом комплексе прокладки ПОН из паронита (ПМБ, ПОН-А) используются для герметизации фланцевых соединений:

• Нефтепроводов и продуктопроводов.

• Газопроводов низкого и среднего давления.

• Оборудования подготовки нефти и газа.

• Резервуарных парков.

Рабочие параметры: давление до 4,0 МПа, температура до +450°C.

4.2. Химическая промышленность

Для химических производств, где требуется стойкость к агрессивным средам, применяются прокладки ПОН из фторопласта или специальных марок паронита (кислотощелочестойкие).

Области применения:

• Трубопроводы для транспортировки кислот, щелочей, растворителей.

• Реакторы и аппараты.

• Теплообменники.

4.3. Энергетика и теплоэнергетика

В тепловой и атомной энергетике прокладки ПОН из паронита и асбестового картона используются для герметизации:

• Паропроводов.

• Трубопроводов питательной воды.

• Конденсатных систем.

• Арматуры котлов и турбин.

Рабочие параметры: температура до +450°C, давление до 4,0 МПа.

4.4. Жилищно-коммунальное хозяйство

В системах отопления, горячего и холодного водоснабжения широко применяются прокладки ПОН из резины и паронита. Это наиболее массовый сегмент использования, где прокладки подвергаются циклическим температурным и гидравлическим нагрузкам.

4.5. Пищевая и фармацевтическая промышленность

Для этих отраслей применяются прокладки ПОН из фторопласта или специальных пищевых резин, имеющих соответствующие сертификаты (FDA, EC 1935/2004). Материалы должны быть инертны и не выделять вредных веществ в продукт.

5. Преимущества и недостатки прокладок ПОН

5.1. Преимущества

1. Универсальность: Широкий размерный ряд (от DN 10 до DN 500) и возможность выбора материала под любую рабочую среду.

2. Стандартизация: Четкие геометрические размеры, регламентированные ГОСТ, обеспечивают взаимозаменяемость изделий от разных производителей.

3. Простота монтажа: Не требуют специального инструмента или высокой квалификации персонала.

4. Доступная стоимость: Особенно для паронитовых и резиновых исполнений.

5. Широкий диапазон рабочих параметров: Давление до 4,0 МПа, температура до +450°C (для паронита).

5.2. Недостатки и ограничения

1. Ограниченное давление: ГОСТ 15180-86 распространяется только на давление до 4,0 МПа. Для более высоких давлений требуются прокладки других типов (спирально-навитые, линзовые, овальные).

2. Холодная текучесть: Для фторопластовых прокладок требуется периодическая подтяжка болтов.

3. Экологические ограничения: Паронитовые прокладки содержат асбест, что требует соблюдения мер безопасности при монтаже и утилизации.

4. Ограниченная химическая стойкость: Паронит и резина не устойчивы к концентрированным кислотам и щелочам.

6. Сравнение с альтернативными типами прокладок

Для объективной оценки места прокладок ПОН в современной промышленности сравним их с другими распространенными типами фланцевых уплотнений.

7. Монтаж и эксплуатация

7.1. Подготовка фланцев

Перед установкой прокладки ПОН необходимо:

1. Очистить уплотнительные поверхности фланцев от остатков старого уплотнения, ржавчины и загрязнений.

2. Проверить отсутствие задиров, глубоких царапин, коррозии и других дефектов.

3. Убедиться в параллельности уплотнительных поверхностей.

7.2. Установка прокладки

Прокладка должна быть точно отцентрирована относительно фланцев. Для исполнений 2 и 3 центровка обеспечивается конструкцией фланцев (выступ-впадина, шип-паз). Для исполнения 1 необходимо визуально контролировать, чтобы прокладка не смещалась при затяжке.

7.3. Затяжка болтов

Затяжка фланцевых соединений с прокладками ПОН должна выполняться в несколько этапов:

1. Предварительная затяжка: 30–40% от расчетного момента, крест-накрест.

2. Основная затяжка: 100% расчетного момента, крест-накрест, 2–3 обхода.

3. Контрольная затяжка: После гидравлических испытаний или через 24 часа после первоначальной затяжки (особенно важно для паронитовых и фторопластовых прокладок).

Моменты затяжки зависят от материала прокладки, диаметра болтов и рабочего давления. Превышение допустимого момента может привести к выдавливанию прокладки или повреждению фланцев.

7.4. Эксплуатационный контроль

В процессе эксплуатации необходимо периодически проверять:

• Отсутствие протечек среды.

• Состояние болтов (ослабление может свидетельствовать о релаксации прокладки).

• Температурный режим (не допускать превышения рабочей температуры для данного материала).

8. Критерии выбора прокладки ПОН

При выборе прокладки ПОН для конкретного применения инженер должен учитывать следующие факторы:

1. Рабочая среда: Определяет выбор материала. Для воды, пара, воздуха подойдет паронит ПМБ. Для агрессивных химических сред — фторопласт или специальные марки паронита.

2. Рабочее давление: Прокладки ПОН по ГОСТ 15180-86 рассчитаны на давление до 4,0 МПа. При более высоком давлении необходимо использовать другие типы уплотнений.

3. Рабочая температура: Определяет термостойкость материала. Для температур выше +450°C паронит не применим.

4. Конструкция фланцев: Определяет выбор исполнения прокладки (1, 2 или 3) в соответствии с типом уплотнительной поверхности.

5. Условный диаметр (DN): Определяет размеры прокладки по таблицам ГОСТ.

6. Требования к чистоте: Для пищевых и фармацевтических производств необходимы материалы с соответствующими сертификатами.

9. Заключение

Фланцевые прокладки ПОН по ГОСТ 15180-86 остаются одним из самых востребованных типов уплотнений в промышленности. Их популярность объясняется сочетанием нескольких факторов:

• Четкая стандартизация, обеспечивающая универсальность и взаимозаменяемость.

• Широкий выбор материалов, позволяющий подобрать прокладку под любую рабочую среду.

• Простота монтажа и доступная стоимость.

• Проверенная десятилетиями надежность.

Несмотря на появление более современных типов уплотнений (спирально-навитых, металлических, графитовых), прокладки ПОН сохраняют свои позиции в сегменте давлений до 4,0 МПа и температур до +450°C. Они остаются оптимальным выбором для систем водоснабжения, отопления, паропроводов низкого и среднего давления, а также для многих технологических трубопроводов химических и нефтегазовых предприятий.

При правильном выборе материала, соблюдении технологии монтажа и регулярном эксплуатационном контроле прокладки ПОН обеспечивают длительный (до 5–10 лет) срок службы и надежную герметизацию фланцевых соединений. Инженеру, принимающему решение о выборе уплотнения, следует руководствоваться требованиями ГОСТ 15180-86, условиями эксплуатации и рекомендациями производителя прокладочного материала.
