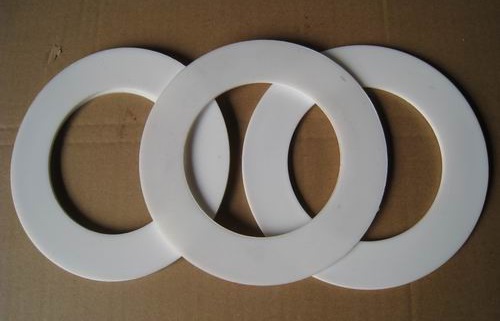

Плоские фланцевые прокладки из PTFE (ПТФЭ)

В мире промышленных трубопроводов и аппаратного оборудования фланцевые соединения остаются самым распространенным способом сборки разъемных узлов. От надежности уплотнения этих соединений зависят герметичность технологической системы, безопасность персонала, экологическая чистота производства и непрерывность технологического процесса. Среди огромного разнообразия уплотнительных материалов особое место занимают плоские фланцевые прокладки из политетрафторэтилена (ПТФЭ) , известного под торговыми марками «тефлон», «фторопласт-4» и другими.

ПТФЭ-прокладки стали неотъемлемым элементом химической, фармацевтической, пищевой, нефтеперерабатывающей и многих других отраслей промышленности. Их уникальное сочетание химической стойкости, температурной стабильности и низкого коэффициента трения делает их универсальным решением для широкого спектра сред.

1. Политетрафторэтилен (ПТФЭ): уникальный материал

Чтобы понять поведение прокладок в эксплуатации, необходимо обратиться к природе исходного материала. Политетрафторэтилен был открыт в 1938 году и до сих пор остается одним из самых химически стойких известных материалов.

1.1. Химическая структура и свойства

ПТФЭ представляет собой высокомолекулярное соединение, в котором атомы водорода в полиэтиленовой цепи полностью замещены атомами фтора. Эта структура обеспечивает:

• Исключительную химическую инертность: ПТФЭ не реагирует с кислотами (включая концентрированные серную и азотную), щелочами, органическими растворителями, нефтепродуктами, спиртами, эфирами. Он устойчив практически ко всем химическим средам, за исключением расплавленных щелочных металлов, фтора и некоторых фторирующих агентов при высоких температурах.

• Низкий коэффициент трения: Коэффициент трения ПТФЭ по стали составляет 0,04–0,08 — один из самых низких среди известных твердых материалов. Это свойство важно при монтаже фланцевых соединений, так как позволяет равномерно распределить усилие затяжки без повреждения поверхности прокладки.

• Широкий температурный диапазон: ПТФЭ сохраняет работоспособность в интервале от -200°C до +260°C. При температурах ниже -200°C материал сохраняет эластичность, что делает его незаменимым для криогенной техники. Верхний предел ограничен началом термической деградации (выше +260°C), которая сопровождается выделением токсичных продуктов разложения.

• Антиадгезионные свойства: К ПТФЭ практически ничего не прилипает. Это свойство особенно ценно в пищевой и фармацевтической промышленности, где необходимо исключить налипание продукта на уплотнение и обеспечить легкость очистки.

• Диэлектрические свойства: ПТФЭ является отличным диэлектриком, что важно для электрохимической совместимости — он не создает гальванических пар с металлом фланцев.

1.2. Ограничения ПТФЭ

Несмотря на впечатляющий перечень преимуществ, ПТФЭ имеет и существенные недостатки, которые необходимо учитывать при проектировании фланцевых соединений:

• Холодная текучесть (ползучесть): Под длительным механическим напряжением ПТФЭ проявляет свойства вязкой жидкости. Он постепенно деформируется, что может привести к снижению обжатия прокладки и потере герметичности. Это явление называется «релаксацией напряжений».

• Низкая механическая прочность: Предел прочности при растяжении у чистого ПТФЭ составляет всего 15–30 МПа, что значительно ниже, чем у металлических или паронитовых прокладок.

• Высокий коэффициент теплового расширения: Коэффициент линейного расширения ПТФЭ (около 10–12 × 10⁻⁵ /°C) в 5–10 раз выше, чем у стали. При циклических температурных нагрузках это может приводить к изменению натяга болтов.

• Газопроницаемость: Чистый ПТФЭ обладает определенной газопроницаемостью, особенно для легких газов (водород, гелий), что может быть критично в вакуумных системах или при работе с высокотоксичными газами.

2. Классификация плоских фланцевых прокладок из ПТФЭ

Плоские фланцевые прокладки из ПТФЭ выпускаются в различных конструктивных исполнениях, каждое из которых предназначено для решения конкретных задач.

2.1. Сплошные прокладки из чистого ПТФЭ

Сплошные прокладки вырезаются из листового ПТФЭ. Это самый простой и экономичный тип. Они используются в неответственных соединениях при умеренных давлениях (обычно до 1,6–2,5 МПа) и температурах, где отсутствуют резкие колебания.

Преимущества: низкая стоимость, простота изготовления, универсальность.
Недостатки: подвержены холодной текучести, требуют периодической подтяжки болтов, ограничены по давлению.

2.2. Прокладки с армирующим вкладышем

Для преодоления проблемы холодной текучести были разработаны армированные прокладки. Они представляют собой композитную конструкцию, где внутренний слой выполнен из металлической сетки или перфорированного листа (обычно из нержавеющей стали), а наружные слои — из ПТФЭ.

Такая конструкция:

• Ограничивает боковое течение материала под нагрузкой.

• Повышает устойчивость к выдавливанию.

• Сохраняет эластичность ПТФЭ на поверхности.

• Позволяет работать при более высоких давлениях (до 5–10 МПа в зависимости от конструкции).

2.3. Прокладки с «замком» (с захватом)

В некоторых конструкциях металлический армирующий элемент имеет специальную форму (например, «С»-образный профиль), которая обеспечивает дополнительную упругую память. Такие прокладки способны компенсировать релаксацию напряжений и сохранять герметичность при циклических нагрузках.

2.4. Комбинированные прокладки (PTFE/ENVELOPE GASKETS)

Этот тип, известный также как «конвертные» или «оболочечные» прокладки, представляет собой тонкую оболочку из ПТФЭ, заполненную эластичным наполнителем (асбест, неасбестовый материал, графит). Они сочетают химическую стойкость ПТФЭ с высокой упругостью наполнителя.

Применяются в условиях, где требуется максимальная химическая стойкость при низких усилиях затяжки, например, в оборудовании со стеклянными или футерованными фланцами.

3. Технические характеристики и параметры выбора

При выборе плоской фланцевой прокладки из ПТФЭ инженер должен учитывать несколько ключевых параметров.

3.1. Давление и температура

Классическая зависимость для ПТФЭ-прокладок описывается параметром PV (произведение давления на температуру). Чем выше температура, тем ниже допустимое рабочее давление, и наоборот.

3.2. Толщина прокладки

Толщина плоской прокладки из ПТФЭ — критический параметр, влияющий на надежность уплотнения.

• Тонкие прокладки (0,5–1,5 мм): Обеспечивают минимальную холодную текучесть, более стабильны во времени. Рекомендуются для высоких давлений и температур. Однако требуют высокой точности подготовки поверхности фланцев и строгого контроля момента затяжки.

• Средние (1,5–3,0 мм): Наиболее распространенный диапазон. Хорошо компенсируют неровности фланцев, обеспечивают достаточную деформацию для герметизации.

• Толстые (3,0–6,0 мм и более): Используются для компенсации значительных дефектов фланцев или в соединениях с низкими усилиями затяжки. Толстые прокладки наиболее подвержены холодной текучести.

Общее правило: толщина прокладки должна быть минимально возможной, но достаточной для компенсации неровностей уплотнительных поверхностей.

3.3. Шероховатость поверхности фланцев

ПТФЭ является относительно мягким материалом, способным заполнять микронеровности поверхности. Однако чрезмерно грубая обработка может привести к прорезанию прокладки. Рекомендуемая шероховатость (Rz) для ПТФЭ-прокладок составляет 3,2–6,3 мкм. Более гладкая поверхность (менее 1,6 мкм) может быть недостаточной для обеспечения сцепления и может способствовать выдавливанию.

3.4. Усилие затяжки

Одна из главных ошибок при монтаже ПТФЭ-прокладок — чрезмерная затяжка болтов. Из-за холодной текучести чрезмерное усилие приводит к выдавливанию материала из межфланцевого зазора и разрушению прокладки.

Момент затяжки должен быть рассчитан исходя из:

• Типа прокладки (сплошная, армированная).

• Толщины прокладки.

• Материала и диаметра болтов.

• Рабочего давления.

Производители обычно предоставляют таблицы рекомендуемых моментов затяжки. Общее правило: затяжка производится в несколько проходов (крест-накрест) с достижением расчетного момента, после чего через некоторое время (после первичной релаксации) производится контрольная подтяжка.

4. Сравнение с альтернативными материалами

Чтобы объективно оценить место плоских ПТФЭ-прокладок, сравним их с другими распространенными типами уплотнений.

5. Особенности эксплуатации в различных отраслях

5.1. Химическая промышленность

В химическом производстве ПТФЭ-прокладки являются стандартом де-факто. Они используются на трубопроводах, реакторах, теплообменниках, насосах, перекачивающих агрессивные среды: концентрированные кислоты, щелочи, хлорорганические соединения, растворители.

Особые требования: в химической промышленности часто используются фланцы с неметаллическими покрытиями (стекло, графит). Для таких соединений применяются конвертные прокладки с мягким наполнителем, чтобы не повредить хрупкое покрытие.

5.2. Пищевая и фармацевтическая промышленность

В этих отраслях требования к уплотнительным материалам наиболее жесткие. ПТФЭ является одним из немногих материалов, допущенных к контакту с пищевыми продуктами и лекарственными средствами.

Ключевые требования:

• Сертификация для контакта с пищевыми продуктами (FDA, EC 1935/2004).

• Отсутствие вымываемых компонентов.

• Гладкая поверхность, не способствующая развитию бактерий.

• Возможность санитарной обработки (CIP/SIP).

Для этих применений используются армированные прокладки из чистого ПТФЭ без наполнителей и связующих, которые могут мигрировать в продукт.

5.3. Нефтегазовая отрасль

В нефтегазовом секторе ПТФЭ-прокладки применяются в тех случаях, где требуется стойкость к агрессивным средам (например, сероводород) или где использование металлических прокладок затруднено.

Однако для высокотемпературных и высоконапорных участков (пар, сырая нефть под высоким давлением) чаще применяются спирально-навитые прокладки или прокладки из терморасширенного графита, так как они лучше выдерживают высокие давления и температуры без холодной текучести.

5.4. Криогенная техника

ПТФЭ сохраняет эластичность при температурах жидкого азота (-196°C) и даже жидкого гелия (-269°C). Это делает его незаменимым для криогенных систем. При низких температурах холодная текучесть ПТФЭ значительно снижается, что позволяет использовать сплошные прокладки при высоких давлениях.

6. Монтаж и обслуживание

Правильный монтаж плоской ПТФЭ-прокладки — залог ее долговечной и надежной работы.

6.1. Подготовка фланцев

Перед установкой новой прокладки необходимо:

1. Очистить поверхности фланцев от остатков старого уплотнения.

2. Проверить отсутствие задиров, царапин и коррозии.

3. Обезжирить поверхности (особенно важно для ПТФЭ, так как он имеет низкую адгезию, и загрязнения могут стать причиной утечек).

6.2. Установка прокладки

Прокладка должна быть точно отцентрирована относительно фланцев. Смещение может привести к частичному перекрытию проходного сечения или неравномерному обжатию. Использование центрирующих колец или фиксаторов (если предусмотрено конструкцией) обязательно.

6.3. Затяжка болтов

Процедура затяжки выполняется в несколько этапов:

1. Предварительная затяжка: 30–40% от расчетного момента, крест-накрест.

2. Основная затяжка: 100% расчетного момента, крест-накрест, минимум 2–3 обхода.

3. Контрольная подтяжка: Через 1–2 часа (для горячих систем) или через 24 часа (для холодных) после первоначальной затяжки. Это необходимо для компенсации первичной релаксации (холодной текучести).

6.4. Эксплуатация и замена

В процессе эксплуатации фланцевые соединения с ПТФЭ-прокладками требуют периодического контроля. Признаками необходимости подтяжки или замены являются:

• Появление видимых протечек среды.

• Снижение момента затяжки болтов (проверяется динамометрическим ключом).

• Выдавливание материала прокладки из межфланцевого зазора (свидетельствует о превышении нагрузки или исчерпании ресурса).

Срок службы качественной армированной ПТФЭ-прокладки при правильном монтаже и эксплуатации в штатном режиме может составлять 5–10 лет и более.

7. Типичные ошибки и способы их предотвращения

Несмотря на кажущуюся простоту, при работе с ПТФЭ-прокладками часто допускаются ошибки, приводящие к аварийным ситуациям.

8. Перспективы развития

Технология производства фланцевых прокладок из ПТФЭ продолжает развиваться. Основные направления совершенствования:

• Модифицированный ПТФЭ (PTFE + наполнители): Добавление стекловолокна, углеродного волокна, дисульфида молибдена позволяет снизить холодную текучесть в 2–3 раза, повысить износостойкость и расширить температурный диапазон.

• Наноструктурированные поверхности: Разработка прокладок с микроструктурированной поверхностью для улучшения герметизации при низких усилиях затяжки.

• Интеллектуальные прокладки: Внедрение в конструкцию прокладок датчиков, позволяющих контролировать усилие затяжки и температуру в реальном времени.

9. Заключение

Плоские фланцевые прокладки из ПТФЭ являются незаменимым элементом современной промышленности. Их уникальное сочетание химической стойкости, широкого температурного диапазона и антиадгезионных свойств обеспечивает надежную герметизацию в самых агрессивных средах, где другие материалы оказываются непригодны.

Однако успешное применение ПТФЭ-прокладок требует глубокого понимания особенностей материала: его склонности к холодной текучести, необходимости правильного выбора типа прокладки (сплошная, армированная, конвертная) и строгого соблюдения технологии монтажа с контролем момента затяжки.

При правильном выборе и квалифицированном монтаже армированные ПТФЭ-прокладки обеспечивают длительный (до 10 лет и более) срок службы, минимизируя затраты на обслуживание и риски аварийных остановок производства.

Инженеру, принимающему решение о выборе уплотнения, следует исходить из совокупности факторов: рабочей среды, давления, температуры, конструкции фланцев, требований к чистоте и экономической целесообразности. В большинстве случаев, когда речь идет о химически агрессивных средах, пищевых продуктах или фармацевтических субстанциях, плоские фланцевые прокладки из ПТФЭ остаются оптимальным, а часто и единственно возможным решением.
