Сравнение сальниковых набивок Графлекс и Герморум

С уходом асбеста сформировался запрос на материалы, сочетающие термостойкость графита, прочность синтетических волокон и химическую инертность фторполимеров. Ответом стали композитные набивки на основе графита и арамидных волокон. Графлекс и Герморум — два магистральных пути развития этой идеи.

Графлекс: Классика в обертке инноваций

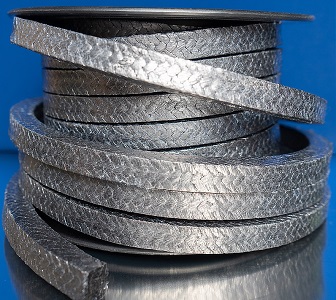

Под брендом Graflex понимается чаще всего целое семейство набивок, но его «визитная карточка» — это графитовые набивки в виде фольги или волокна.

Ключевые особенности классического Графлекс:

• Материал: Чистый, высокоочищенный чешуйчатый графит, иногда армированный инконелевой проволокой для прочности. Это не волокно, а именно графитовая структура.

• Структура: Может поставляться в виде фольги (листов), сплетённого шнура или волокна. Фольговая структура обеспечивает превосходную пластичность и заполняемость.

• Преимущества:

  1. Исключительная химическая инертность. Графит стоек практически ко всем средам, кроме сильных окислителей (азотная кислота, галогены).

  2. Термостойкость. Рабочий диапазон от криогенных температур до +500°C в окислительной атмосфере и до +2800°C в инертной/восстановительной.

  3. Самосмазываемость. Графит сам по себе является сухой смазкой, что минимизирует износ вала.

  4. Высокая теплопроводность. Отводит тепло от зоны трения, что критически важно для высокоскоростных валов.

• Недостатки:

  1. Относительно низкая механическая прочность. Чистый графит (особенно фольга) может быть подвержен истиранию и выдуванию на агрессивных средах с абразивами или в условиях сильной турбулентности.

  2. Склонность к эрозии. В некоторых средах (например, перегретый пар высокого давления) может наблюдаться постепенное «вымывание» частиц.

  3. Цена. Высококачественный очищенный графит и технологии его обработки делают продукт достаточно дорогим.

Сфера применения Графлекс: Агрессивные химические среды (кислоты, щелочи, растворители), высокотемпературные применения (печная арматура, паропроводы), пищевая и фармацевтическая промышленность (специальные марки), энергетика.

Герморум: Сила композита

Под торговой маркой «Герморум» (производитель «Гермет-Урал», Россия) скрывается широкая линейка сальниковых набивок, но её флагман и прямой конкурент графитовым решениям — это, как правило, набивки на основе арамидных волокон, пропитанных графитом и фторполимерами.

Ключевые особенности Герморум:

• Материал: Композит на основе высокопрочных арамидных волокон (типа Тварон/Кевлар), пропитанных диспергированным графитом и связующими на основе PTFE или других фторполимеров.

• Структура: Плетёный или вёрченый шнур. Волокнистая структура обеспечивает высокую механическую прочность и упругость.

• Преимущества:

  1. Выдающаяся механическая прочность и износостойкость. Арамидное волокно прочнее стали, что делает набивку устойчивой к абразивному износу, вибрациям и выдуванию.

  2. Упругость и устойчивость к ползучести. Хорошо держит форму в камере, не требует частых подтяжек, компенсирует биение вала.

  3. Универсальность химической стойкости. Комбинация арамида, графита и PTFE обеспечивает стойкость к широкому спектру сред: от воды и пара до масел, топлив, щелочей и многих кислот.

  4. Оптимизированный коэффициент трения. Графит и фторполимеры обеспечивают отличное скольжение.

  5. Более привлекательная цена при сравнимых характеристиках, особенно на внутреннем рынке.

• Недостатки:

  1. Ограниченная термостойкость по сравнению с чистым графитом. Стандартный диапазон до +250…+300°C (кратковременно до +350°C). Для температур выше +400°C требуются специальные высокотемпературные модификации (например, на керамической или углеродной основе).

  2. Химическая стойкость не абсолютна. Для некоторых сверхагрессивных сред (концентрированные окислители, расплавы щелочей) чистый графит Graflex может быть предпочтительнее.

Сфера применения Герморум: Практически все отрасли: химия, нефтегаз, энергетика (для пара средних параметров), ЖКХ, судостроение, общее машиностроение. Идеален для насосов, смесителей, арматуры общего назначения.

Сравнительная таблица: Graflex и Герморум (на примере типичных марок)

Практические рекомендации по выбору

Выбор между Графлекс и Герморум на практике решается не в пользу одного бренда, а в пользу технологии, наиболее подходящей под конкретные условия.

Выбирайте Графлекс (графитовые набивки), если:

• Рабочая температура превышает 350°C (печи, дымовые заслонки, высокотемпературные теплоносители).

• Среда — сверхагрессивный химикат, где важна абсолютная инертность (концентрированные кислоты, кроме азотной, растворители).

• Ключевая проблема — отвод тепла от сальникового узла высокоскоростного насоса или турбины.

• Требуется работа в вакууме или инертной атмосфере при высоких температурах.

Выбирайте Герморум (композитные арамид-графитовые набивки), если:

• Условия универсальны и умеренны: температура до 250-300°C, давление, широкий спектр сред (вода, пар, нефтепродукты, слабые кислоты/щелочи).

• В среде присутствуют абразивные частицы, или есть риск вибрации и выдувания.

• Оборудование имеет заметное радиальное биение вала.

• Приоритетом является соотношение надежности и стоимости, локализация поставок и оперативная техническая поддержка.

• Важен простотой монтажа и стойкость к ошибкам обслуживающего персонала.

Современный рынок стирает четкие границы. Появляются гибридные решения: графитовые набивки с волоконным армированием для прочности (улучшенный Graflex) и высокотемпературные модификации Герморума на углеродном волокне. Вопрос выбора всё чаще сводится не к бренду, а к анализу спецификации конкретной марки материала.

Заключение

Сравнение Graflex и Герморум — это не спор о том, что лучше, а наглядная демонстрация двух эффективных философий в создании безасбестовых уплотнений. Graflex олицетворяет путь специализации на предельных характеристиках (температура, химия) за счет использования чистого, почти эталонного материала — графита. Герморум представляет путь разумной универсальности и технологичности, достигая выдающихся результатов за счёт грамотной компоновки композитных материалов.

Для инженера или специалиста по закупкам правильная стратегия заключается в следующем: четко определить параметры применения (температура, среда, давление, тип оборудования) и на основе этого выбирать не бренд, а материал с оптимальным набором свойств. В условиях современного российского рынка Герморум часто становится безусловным лидером по критерию «цена-качество-доступность» для 80% стандартных задач, в то время как Graflex и ему подобные остаются незаменимыми для оставшихся 20% экстремальных условий, где компромиссы недопустимы.
