Прокладки плоские для фланцевых соединений по ГОСТ 15180-86

Что регулирует ГОСТ 15180-86

Полное название документа — ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры». Он был введен в действие 1 января 1988 года взамен ГОСТ 15180-70 и до сих пор остается действующим на территории Российской Федерации и ряда стран СНГ. Стандарт распространяется на плоские эластичные прокладки из листовых материалов — паронита, резины, фторопласта, картона, терморасширенного графита и комбинированных материалов, — предназначенные для уплотнения фланцевых соединений трубопроводов, арматуры, сосудов, аппаратов, насосов и компрессоров.

Ключевые положения стандарта:

• Номенклатура размеров. ГОСТ устанавливает ряды наружных и внутренних диаметров прокладок, а также диаметры отверстий под крепежные детали в увязке с присоединительными размерами фланцев по ГОСТ 12815, ГОСТ 12820, ГОСТ 12821 и другим стандартам фланцевой тематики.

• Предельные отклонения. Для наружного и внутреннего диаметров при размере до 500 мм допуск составляет ±1,0 мм, свыше 500 мм — ±1,5 мм. Для отверстий под болты и шпильки — ±0,5 мм при диаметре до 30 мм и ±1,0 мм свыше 30 мм.

• Толщина прокладок. Стандартный ряд толщин — 0,5; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0 мм. Допуск по толщине устанавливается техническими условиями на конкретный материал.

• Качество поверхности. На прокладках не допускаются трещины, надрывы, расслоения, пузыри, посторонние включения и заусенцы. Кромки должны быть ровными, без выкрашиваний.

• Условные обозначения. Прокладка маркируется с указанием материала, наружного и внутреннего диаметров, толщины и обозначения стандарта. Пример: Прокладка ПОН-Б 120×80×3 ГОСТ 15180-86.

Материалы исполнения: паронит и не только

ГОСТ 15180-86 охватывает прокладки из разных материалов. В продуктовой линейке «Гермет-Урал» представлены все основные типы:

Паронитовые прокладки

Паронит — композиционный материал на основе асбестового (в современных марках — безасбестового) волокна, каучукового связующего и минеральных наполнителей. Это наиболее распространенный прокладочный материал для воды, пара, газов, нефтепродуктов и масел.

Мы выпускаем прокладки из безасбестового паронита по ГОСТ 481-80:

• ПОН (паронит общего назначения) — для воды, пара и нейтральных газов при температуре до +450 °C и давлении до 6,4 МПа.

• ПМБ (паронит маслобензостойкий) — для нефтепродуктов, масел, углеводородов при температуре до +250 °C.

• ПА (паронит армированный) — усилен металлической сеткой из стали 08кп или 12Х18Н10Т, выдерживает давление до 10 МПа и температуру до +450 °C.

• ПК (паронит кислотостойкий) — для агрессивных сред: серной и соляной кислот, щелочей, хлорсодержащих соединений.

Фторопластовые прокладки

Фторопласт-4 (ПТФЭ) применяется в химически агрессивных средах и пищевых производствах, где паронит недопустим. Рабочий диапазон — от –196 до +260 °C. Для повышения сопротивления холодной текучести мы используем фторопласт с наполнителями — стекловолокном, углеграфитом или дисульфидом молибдена.

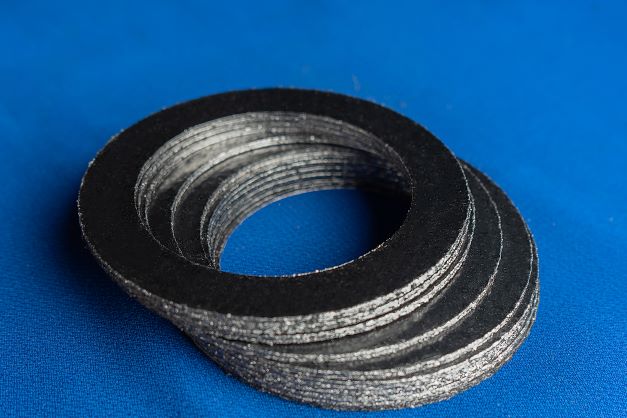

Прокладки из терморасширенного графита (ТРГ)

Материал на основе графитовой фольги, армированной нержавеющей фольгой 0,1 мм. Рабочая температура до +600 °C, давление до 20 МПа. Незаменим на энергетических объектах — паропроводах высоких параметров, турбинных установках, теплообменниках.

Резиновые прокладки

Выпускаются из маслобензостойкой резины (МБС), теплостойкой (ТМКЩ) и пищевой резины. Основное применение — системы водоснабжения, канализации, вентиляции, где требуется высокая эластичность и низкое давление обжатия.

Геометрические параметры плоской прокладки: что важно для герметичности

Герметичность фланцевого соединения зависит не только от материала, но и от точно выдержанной геометрии прокладки. Разберем, на что обращают внимание при проектировании и изготовлении.

Наружный диаметр прокладки должен соответствовать наружному диаметру уплотнительной поверхности фланца. Если прокладка выходит за пределы зеркала фланца, она не будет равномерно обжата, и при затяжке возникнет перекос. Если прокладка меньше — часть уплотнительной поверхности остается открытой, что чревато коррозией и протечками.

Внутренний диаметр прокладки ни в коем случае не должен заходить в проходное сечение трубы. Прокладка, выступающая внутрь трубопровода, создает сопротивление потоку, турбулизацию и эрозионный износ, а также может быть оторвана потоком среды. В «Гермет-Урал» принято изготавливать прокладки с внутренним диаметром на 2–3 мм больше внутреннего диаметра трубы для условных проходов до 300 мм и на 4–5 мм — для больших диаметров.

Диаметры отверстий под крепеж. Прокладка должна свободно надеваться на шпильки или болты. Слишком тесное отверстие приводит к задирам и разрыву прокладки при монтаже, слишком свободное — к смещению прокладки относительно оси фланца. Стандарт предписывает зазор 1–3 мм на диаметр в зависимости от типоразмера крепежа.

Толщина прокладки. Это параметр, который часто воспринимается как второстепенный, но на практике именно он определяет успех уплотнения. Тонкая прокладка (0,8–1,5 мм) требует высокой чистоты обработки фланцев — наклеп, риски и волнистость не должны превышать 30 мкм. Толстая прокладка (3–5 мм) прощает дефекты поверхности, но увеличивает нагрузку на болты и склонна к выдавливанию при высоких давлениях. Оптимальная толщина подбирается по таблицам стандарта или расчетным методом с учетом давления среды, диаметра фланца и материала прокладки.

Предельные отклонения: почему нельзя игнорировать

Допуски, заложенные в ГОСТ 15180-86, — не формальность, а результат многолетней практики эксплуатации. Их нарушение ведет к типовым отказам:

• Завышенный наружный диаметр — прокладка ложится на крепежные шпильки, не центрируется, при затяжке сминается. Результат — односторонняя утечка и необходимость переборки соединения.

• Заниженный наружный диаметр — не перекрывает всю уплотнительную поверхность. По незакрытому кольцевому участку развивается щелевая коррозия, которая со временем распространяется под прокладку и разрушает зеркало фланца.

• Смещение отверстий под крепеж на 2–3 мм — прокладка не надевается на шпильки без деформации. Монтажники вынуждены подрезать отверстия ножом или ножницами, создавая очаги разрыва при затяжке.

На производстве «Гермет-Урал» каждая прокладка после изготовления проходит контроль геометрии. Для серийных партий используется калибр-шаблон, для нестандартных — измерения штангенциркулем с цифровой индикацией в четырех диаметрально противоположных точках.

Условное обозначение: читаем маркировку правильно

Умение расшифровать условное обозначение прокладки — базовый навык для снабженца, кладовщика и мастера по монтажу. ГОСТ 15180-86 устанавливает следующую структуру:

Прокладка ХХХ-Х D×d×S ГОСТ 15180-86

Где:

• ХХХ — обозначение материала (ПОН-Б — паронит общего назначения, ПМБ — маслобензостойкий, Ф — фторопласт, ТРГ — терморасширенный графит и т.д.);

• Х — исполнение (А, Б, В и т.д. для паронита, обычно указывающее на наличие армировки или наполнителя);

• D — наружный диаметр, мм;

• d — внутренний диаметр, мм;

• S — толщина, мм.

Пример расшифровки: Прокладка ПМБ-А 150×100×2 ГОСТ 15180-86 — прокладка плоская эластичная из паронита маслобензостойкого, исполнение А (армированное), наружным диаметром 150 мм, внутренним диаметром 100 мм, толщиной 2 мм.

Важно: если прокладка имеет отверстия под крепеж, их количество и диаметр указываются дополнительно либо в чертеже, либо в текстовой части заказа, так как сам стандарт не регламентирует эти параметры жестко — они зависят от конкретного фланца.

Транспортировка и хранение: сохраняем свойства

Качество прокладки можно испортить еще до монтажа, если нарушить условия хранения. ГОСТ 15180-86 содержит минимальные требования, но практика диктует более детальные правила.

Паронитовые прокладки должны храниться в горизонтальном положении в стопах высотой не более 200 мм. При вертикальном хранении на ребре происходит деформация — прокладка «заваливается», приобретает эллиптичность. Температура хранения — от 0 до +25 °C, относительная влажность — не более 70 %. Попадание прямых солнечных лучей недопустимо, так как ультрафиолет разрушает каучуковое связующее, и паронит становится хрупким. Срок хранения по ГОСТ 481-80 — 24 месяца с даты изготовления, после чего требуется проверка физико-механических свойств.

Фторопластовые прокладки менее чувствительны к условиям, но требуют защиты от механических повреждений — фторопласт легко царапается, а глубокая царапина на уплотнительной поверхности может стать каналом утечки. Срок хранения не ограничен при соблюдении условий.

Прокладки из ТРГ чувствительны к влаге — графит гигроскопичен, и при насыщении влагой прокладка может расслоиться при резком нагреве (паровой удар при пуске). Хранить только в сухих отапливаемых помещениях в герметичной упаковке.

Резиновые прокладки подвержены старению под действием озона и ультрафиолета. Хранить в темном помещении, в полиэтиленовых пакетах. Срок хранения — 12–36 месяцев в зависимости от марки резины.

Типичные ошибки при подборе прокладок

Опираясь на опыт технических консультаций, которые специалисты «Гермет-Урал» проводят для заказчиков, перечислим наиболее частые ошибки:

Ошибка 1. Выбор материала «по привычке». На многих предприятиях десятилетиями ставят паронит ПОН, не анализируя, изменились ли параметры среды. Например, после модернизации котельной температура пара выросла с 250 до 350 °C. ПОН продолжает работать, но его ресурс сокращается втрое, а при пиковых нагрузках появляются протечки. Решение — переход на армированный паронит ПА или ТРГ.

Ошибка 2. Установка двух прокладок вместо одной. Иногда монтажники, видя глубокие риски на фланце, ставят две тонкие прокладки, надеясь, что они «притрутся» друг к другу. Результат обратный: между прокладками образуется слой среды под давлением, они смещаются относительно друг друга, и утечка только усиливается. Для дефектных фланцев нужно применять толстую мягкую прокладку (ТРГ, фторопласт) или восстанавливать уплотнительную поверхность.

Ошибка 3. Обрезка наружного диаметра по месту. Если прокладка на 2–3 мм выступает за фланец, ее нельзя подрезать ножом — это создает концентратор напряжений и неровную кромку. Правильный путь — заменить прокладку на изделие требуемого размера.

Ошибка 4. Повторное использование. Паронитовая прокладка после обжатия теряет упругость необратимо. При разборке фланца она должна быть заменена на новую. Повторная установка допускается только для прокладок из ТРГ (при условии отсутствия расслоений) и фторопласта (при аккуратном демонтаже).

Ошибка 5. Игнорирование смазки. Паронит требует графитовой или масляной смазки перед установкой. Без смазки прокладка прихватывается к фланцу, и при следующей разборке ее приходится счищать механически, что неизбежно повреждает зеркало фланца.

Как «Гермет-Урал» обеспечивает соответствие ГОСТ 15180

Производство прокладок на нашем предприятии выстроено в полном соответствии с требованиями стандарта:

1. Входной контроль сырья. Каждая партия листового паронита, резины, фторопласта и ТРГ проверяется на соответствие заявленной марке и техническим условиям. Контролируются плотность, твердость, предел прочности, сжимаемость и восстанавливаемость — параметры, прямо влияющие на герметизирующую способность.

2. Раскройный участок. Оснащен гидравлическими прессами со сменными штампами на весь ряд условных проходов от Ду 15 до Ду 1200 мм. Для нестандартных прокладок используются фрезерные станки с ЧПУ, обеспечивающие точность реза ±0,1 мм.

3. Контроль готовой продукции. Выборочный контроль геометрии от каждой партии (не менее 5 % изделий), сплошной визуальный контроль кромок и поверхностей. Для ответственных поставок на объекты магистральных трубопроводов оформляется паспорт качества с протоколом измерений.

4. Упаковка и маркировка. Прокладки укладываются в стопы, переложенные картоном, и упаковываются в термоусадочную пленку с биркой-идентификатором, содержащей номер партии, дату изготовления, марку материала и типоразмер.

5. Техническая поддержка. Инженеры «Гермет-Урал» консультируют заказчиков по подбору материала, расчету требуемой толщины прокладки, моментов затяжки и совместимости со средой.

Заключение

ГОСТ 15180-86 — это не просто набор цифр и допусков. Это концентрированный опыт проектирования и эксплуатации фланцевых соединений, позволяющий при грамотном применении обеспечить надежную герметизацию на годы вперед. Ключ к успеху лежит в трех составляющих: правильный выбор материала под конкретную среду и температуру, точное соблюдение геометрических размеров с учетом допусков и аккуратный монтаж с соблюдением моментов затяжки и применением смазок. Компания «Гермет-Урал» закрывает первые две составляющие, предлагая готовые прокладки заводского качества или материал для их самостоятельного изготовления с полным техническим сопровождением. Обращайтесь в наш технический отдел — поможем подобрать, рассчитать и поставить именно те прокладки, которые обеспечат герметичность вашего оборудования.
