Размеры прокладок для фланцевых соединений: полное руководство с таблицами

Подбор фланцевой прокладки по размеру — задача, которая на первый взгляд кажется элементарной: измерил фланец, заказал такую же, поставил. Однако практика показывает, что именно ошибки в геометрии прокладок становятся причиной до 30 % всех протечек фланцевых соединений. Неправильно выбранный наружный диаметр, смещенные отверстия под шпильки, неучтенный припуск — и дорогостоящий узел течет на опрессовке или, что хуже, в процессе эксплуатации.

Нормативная база: на что опираться

Размеры прокладок не существуют сами по себе — они жестко привязаны к присоединительным размерам фланцев. Система стандартов, определяющих эти размеры, в России строится на нескольких ключевых документах:

ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» — базовый стандарт, задающий ряды диаметров, допуски и требования к качеству.
ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа» — определяет типы фланцев и их присоединительные размеры, под которые проектируются прокладки.
ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа» — размеры для самого массового типа фланцев в ЖКХ и промышленности.
ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20 МПа» — для фланцев под высокое давление.
ГОСТ 28759.1-90 — фланцы сосудов и аппаратов (взамен ОСТ 26-426 и ОСТ 26-427 в части размеров).

Важно понимать: прокладка должна соответствовать не номинальному диаметру трубы, а конкретному типоразмеру фланца, установленного на трубопроводе. Один и тот же условный проход Ду 100 может иметь разные размеры уплотнительной поверхности в зависимости от давления (Ру 0,6; 1,0; 1,6; 2,5 МПа и выше) и типа фланца.

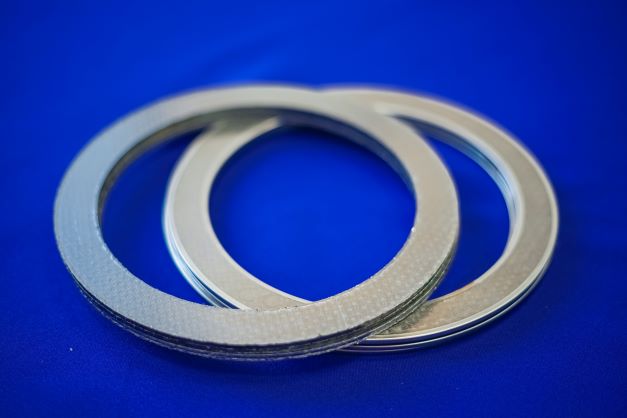

Ключевые геометрические параметры плоской прокладки

Плоская эластичная прокладка для фланцевого соединения характеризуется следующими размерами:

Параметр	Обозначение	Описание
Наружный диаметр	D	Должен соответствовать наружному диаметру уплотнительной поверхности фланца
Внутренний диаметр	d	Должен быть больше внутреннего диаметра трубы на 2–6 мм
Толщина	S	Подбирается по давлению среды и качеству обработки фланца
Диаметр отверстий под крепеж	d₀	На 1–3 мм больше диаметра шпильки или болта
Межцентровое расстояние	D₀	Диаметр окружности, на которой расположены центры крепежных отверстий

Прокладки могут быть двух типов: цельные (тип А по некоторым классификациям) и с отверстиями под крепеж (тип Б). Для фланцев с шипом и пазом или выступом и впадиной применяются прокладки без крепежных отверстий — они центрируются самой конструкцией уплотнительной поверхности.

Стандартные размеры прокладок для плоских приварных фланцев по ГОСТ 12820-80

Ниже приведена таблица размеров прокладок для наиболее распространенных в промышленности и коммунальном хозяйстве стальных плоских приварных фланцев на условное давление Ру 1,0 МПа (10 кгс/см²) и Ру 1,6 МПа (16 кгс/см²). Размеры указаны в миллиметрах.

Прокладки для фланцев на Ру 1,0 МПа (10 кгс/см²)

Ду	D (наружный)	d (внутренний)	D₀ (центры отверстий)	d₀ (под шпильку)	Кол-во отв.	Рекомендуемая S
15	51	21	36	12	4	2,0
20	61	27	44	12	4	2,0
25	71	34	52	14	4	2,0
32	82	43	62	14	4	2,0
40	92	49	70	14	4	2,0
50	107	61	85	18	4	2,0
65	127	77	102	18	4	2,0
80	142	90	115	18	6	2,0
100	162	110	137	18	6	2,0
125	192	135	162	18	6	2,5
150	217	161	187	23	6	2,5
200	272	222	240	23	8	3,0
250	327	273	295	23	10	3,0
300	377	323	345	23	10	3,0
350	437	363	400	27	12	3,0
400	488	413	450	27	16	3,0
500	592	514	560	27	20	3,0
600	695	614	660	27	20	4,0
800	910	815	860	33	24	4,0
1000	1110	1016	1060	33	28	5,0
1200	1310	1220	1260	39	32	5,0

Прокладки для фланцев на Ру 1,6 МПа (16 кгс/см²)

Ду	D (наружный)	d (внутренний)	D₀ (центры отверстий)	d₀ (под шпильку)	Кол-во отв.	Рекомендуемая S
15	51	21	36	12	4	2,0
20	61	27	44	12	4	2,0
25	71	34	52	14	4	2,0
32	82	43	62	18	4	2,0
40	92	49	70	18	4	2,0
50	107	61	85	18	4	2,0
65	127	77	102	18	4	2,0
80	142	90	115	23	6	2,0
100	162	110	137	23	6	2,0
125	195	135	162	23	6	2,5
150	220	161	187	23	8	2,5
200	278	222	240	27	8	3,0
250	335	273	295	27	12	3,0
300	390	323	345	33	12	3,0
350	440	363	395	33	12	3,0
400	495	413	450	39	16	3,0
500	595	514	555	39	20	4,0
600	695	614	655	45	20	4,0
800	915	815	860	52	24	5,0
1000	1115	1016	1060	56	28	5,0
1200	1325	1220	1270	62	32	5,0

Размеры прокладок для фланцев сосудов и аппаратов по ГОСТ 28759.1-90

Отдельную категорию составляют прокладки для корпусного оборудования — теплообменников, реакторов, колонн, емкостей. Фланцы здесь массивнее, прокладки имеют увеличенную ширину и толщину. Приводим размеры для наиболее ходовых позиций.

Ду сосуда	D (наружный)	d (внутренний)	Ширина прокладки	D₀	d₀	Рекомендуемая S
400	495	417	39	455	23	3,0
500	595	517	39	555	27	3,0
600	695	617	39	650	27	4,0
800	895	817	39	845	33	4,0
1000	1095	1017	39	1045	33	5,0
1200	1295	1218	39	1240	39	5,0
1400	1495	1418	39	1440	39	5,0
1600	1710	1620	45	1640	45	5,0
1800	1920	1822	49	1840	52	5,0
2000	2120	2022	49	2040	52	6,0

Допуски на размеры: что говорит ГОСТ 15180-86

Стандарт устанавливает следующие предельные отклонения для плоских эластичных прокладок:

Размер, мм	Предельное отклонение, мм
Наружный диаметр до 500	±1,0
Наружный диаметр свыше 500	±1,5
Внутренний диаметр до 500	±1,0
Внутренний диаметр свыше 500	±1,5
Толщина до 2,0 мм	±0,2
Толщина свыше 2,0 до 4,0 мм	±0,3
Толщина свыше 4,0 мм	±0,4
Диаметр отверстий под крепеж до 30 мм	±0,5
Диаметр отверстий под крепеж свыше 30 мм	±1,0
Межцентровое расстояние	±0,5

Эти допуски не являются рекомендательными — это обязательные требования для прокладок, поставляемых как готовая продукция. Выход за пределы допусков автоматически переводит изделие в разряд брака. В производственном цехе «Гермет-Урал» контроль геометрии ведется цифровым инструментом с протоколированием измерений для каждой партии.

Внутренний диаметр прокладки: почему это критично

Самый частый вопрос от заказчиков: «Можно ли взять прокладку с внутренним диаметром на 10–15 мм меньше, если нужной нет на складе?» Ответ — категорически нельзя. Прокладка, выступающая внутрь проходного сечения, создает сразу несколько проблем:

Гидравлическое сопротивление. Выступающий край возмущает поток, увеличивая потери давления и энергозатраты на перекачку.
Эрозионный износ. Турбулентный поток постепенно выкрашивает край прокладки, частицы материала разносятся по системе и забивают фильтры, дроссели, рабочие колеса насосов.
Отрыв фрагментов. При скорости среды выше 3–5 м/с (а это штатный режим для большинства технологических трубопроводов) незакрепленный внутренний край прокладки может быть оторван потоком. Кусок паронита или резины, попавший в арматуру, способен заклинить затвор и привести к аварии.

Правило, принятое в техническом отделе «Гермет-Урал»: внутренний диаметр прокладки должен быть равен внутреннему диаметру трубы плюс 2 мм для Ду 15–50 мм, плюс 3 мм для Ду 65–200 мм, плюс 4 мм для Ду 250–500 мм и плюс 5–6 мм для Ду 600 мм и выше. Этот запас компенсирует возможное смещение прокладки при монтаже и ее тепловое расширение.

Как самостоятельно определить размер прокладки

Если документация на фланец утеряна, а маркировка не читается, размер прокладки определяют обмером по месту. Пошаговая инструкция:

Шаг 1. Измерьте наружный диаметр уплотнительной поверхности фланца. Это расстояние между противоположными внешними краями «зеркала» фланца. Для фланцев с соединительным выступом измеряется диаметр самого выступа.

Шаг 2. Измерьте внутренний диаметр трубы или проходного отверстия фланца. Прокладка не должна заходить внутрь — ее внутренний диаметр делают на 2–6 мм больше этого размера.

Шаг 3. Измерьте диаметр окружности центров крепежных отверстий. Для этого замеряют расстояние между центрами двух противоположных отверстий (через центр фланца).

Шаг 4. Измерьте диаметр одного крепежного отверстия. Диаметр отверстия в прокладке делают на 1–3 мм больше диаметра шпильки, чтобы обеспечить свободный монтаж.

Шаг 5. Сосчитайте количество крепежных отверстий — это важно для позиционирования при изготовлении прокладки.

Шаг 6. Оцените состояние уплотнительной поверхности. Если фланец имеет глубокие риски или коррозионные язвы, толщину прокладки следует увеличить на 1–2 мм относительно стандартной, а материал выбрать более мягкий — например, ТРГ вместо паронита.

Все измерения записываются в опросный лист. С этим листом вы можете обратиться в «Гермет-Урал» — наши специалисты изготовят прокладку по вашим размерам в течение одного-трех рабочих дней.

Нестандартные прокладки: когда таблицы не помогают

В промышленности встречаются фланцы, не попадающие в стандартные ряды: импортное оборудование (DIN, ANSI, JIS), советские аппараты индивидуального проектирования, фланцы после ремонтной проточки. В этих случаях прокладка изготавливается по чертежу или эскизу заказчика.

Возможности производства «Гермет-Урал» по нестандартным прокладкам:

Наружный диаметр — от 10 до 3000 мм.
Внутренний диаметр — от 6 до 2800 мм.
Толщина — от 0,5 до 40 мм.
Форма — кольцо, овал, прямоугольник со скругленными углами, сегмент, фигурный контур.
Материалы — паронит (все марки), фторопласт, ТРГ, резина техническая и пищевая, безасбестовые материалы, фторопластовый уплотнительный материал (ФУМ).

При заказе достаточно прислать чертеж (в том числе от руки с проставленными размерами) или шаблон прокладки — наши технологи оцифруют и изготовят точную копию. Срок изготовления нестандартных прокладок — от 3 до 10 рабочих дней в зависимости от сложности и объема партии.

Электронные таблицы размеров: скачайте и пользуйтесь

Для удобства клиентов технический отдел «Гермет-Урал» разработал и поддерживает в актуальном состоянии полные электронные таблицы размеров прокладок по всем основным стандартам:

ГОСТ 12815-80 (фланцы арматуры и трубопроводов, Ру 0,1–20 МПа).
ГОСТ 28759.1-90 (фланцы сосудов и аппаратов).
ГОСТ 33259-2015 (фланцы по стандартам серии «Арматура трубопроводная»).
ANSI B16.21 / ASME B16.5 (прокладки для фланцев по американским стандартам, классы 150–2500).
DIN EN 1514-1 (прокладки для фланцев по евростандартам, PN 2,5–PN 40).

Таблицы доступны в формате Excel и PDF. Они содержат не только размеры, но и рекомендации по выбору материала в зависимости от среды и температуры, а также расчетные моменты затяжки крепежа. Запросить таблицы можно по телефону или через форму обратной связи на сайте — отправим в день обращения.
