Прокладки для фланцев: виды, материалы и критерии выбора

Ошибка в выборе прокладки для фланцев может стоить дорого: разгерметизация, утечка агрессивной среды, остановка производства, травмы персонала и экологические штрафы. Именно поэтому к подбору прокладок нужно подходить системно.

В этой статье мы, как производитель уплотнений «Гермет-Урал», разберем:

• какие виды прокладок для фланцев существуют;

• из каких материалов их изготавливают;

• по каким критериям выбирать прокладку под конкретные условия;

• какие ошибки встречаются чаще всего и как их избежать.

1. Что такое прокладка для фланцев и как она работает

Прокладка для фланцев — это уплотнительный элемент, который устанавливается между уплотнительными поверхностями двух фланцев и поджимается болтами. Задача прокладки — заполнить микронеровности поверхностей и создать барьер, непроницаемый для рабочей среды (жидкости, газа, пара).

Принцип работы прокладки основан на двух факторах:

1. Начальное сжатие — при затяжке болтов прокладка деформируется и заполняет неровности фланцев;

2. Внутреннее давление среды — рабочая среда давит на прокладку, дополнительно прижимая ее к уплотнительным поверхностям (эффект самоуплотнения).

Для надежной герметичности прокладка должна обладать:

• упругостью — способностью восстанавливать форму после снятия нагрузки;

• пластичностью — способностью заполнять неровности;

• термостойкостью — сохранять свойства при рабочих температурах;

• химической стойкостью — не разрушаться под действием среды;

• прочностью — выдерживать давление и механические нагрузки.

2. Виды прокладок для фланцев

Прокладки для фланцев классифицируют по нескольким признакам: по конструкции, по материалу, по типу уплотнительной поверхности.

2.1. По конструкции

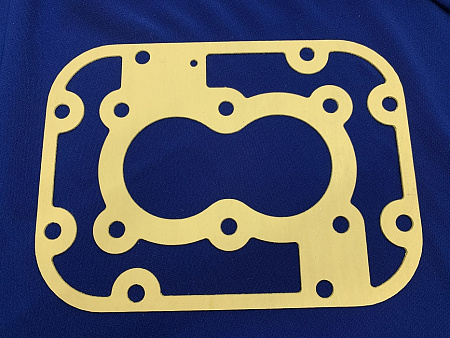

Плоские (листовые) прокладки — самый распространенный тип. Изготавливаются из листового материала (паронит, графит, ПТФЭ, резина) и вырезаются по форме фланца. Просты, дешевы, универсальны. Применяются при умеренных давлениях и температурах.

Спирально-навитые прокладки (СНП) — состоят из чередующихся слоев металла и наполнителя (графит, ПТФЭ), навитых по спирали. Обладают высокой упругостью и герметичностью, применяются при высоких давлениях и температурах, а также в условиях цикличных нагрузок.

Гофрированные (металлические) прокладки — изготавливаются из металла с гофрированной поверхностью, часто с покрытием из графита или ПТФЭ. Применяются в высокотемпературных и высоконапорных узлах.

Кольцевые прокладки (типа «овал» или «восьмиугольник») — металлические прокладки для соединений типа «шип-паз» или под кольцевую канавку. Применяются в нефтегазовой отрасли при высоких давлениях.

Прокладки с обтюратором — комбинированные прокладки, где уплотняющий элемент (обтюратор) из мягкого материала сочетается с металлическим каркасом.

Терморасширенный графит (ТРГ) в виде колец — современное решение для высокотемпературных узлов.

2.2. По материалу

• Паронит (асбестовый и безасбестовый);

• Терморасширенный графит (ТРГ);

• ПТФЭ (фторопласт);

• Резина (NBR, EPDM, силикон, фторкаучук);

• Металлы (сталь, медь, алюминий);

• Комбинированные материалы.

2.3. По типу уплотнительной поверхности фланца

• Для фланцев с гладкой уплотнительной поверхностью;

• Для фланцев с выступом и впадиной;

• Для фланцев с шипом и пазом;

• Для фланцев под кольцевую канавку (RTJ).

3. Материалы прокладок: подробный разбор

3.1. Паронит

Паронит — листовой уплотнительный материал на основе каучука и наполнителей. Бывает асбестовый и безасбестовый.

Асбестовый паронит — традиционный материал, обладает высокой термостойкостью (до +400…+450 °C) и хорошей химической стойкостью. Однако содержит асбест, что ограничивает его применение в современных производствах.

Безасбестовый паронит (БАП) — современный безопасный материал. В составе — арамидные, стеклянные или минеральные волокна, каучук, наполнители. Температурный диапазон — от -40 до +250…+300 °C. Хорошо работает с маслами, топливом, водой, паром, слабыми растворами кислот и щелочей. Применяется в пищевой и фармацевтической промышленности (специальные марки).

Преимущества паронита: доступность, простота монтажа, хорошая герметичность, широкий ассортимент марок.

Ограничения: ограниченная термостойкость (у безасбестового), не подходит для концентрированных кислот и щелочей.

3.2. Терморасширенный графит (ТРГ)

Графитовые прокладки изготавливаются из терморасширенного графита — материала, получаемого термической обработкой природного графита. Обладают уникальными свойствами:

• Термостойкость — до +600 °C (в инертной среде — до +3000 °C);

• Химическая стойкость — к большинству кислот, щелочей, растворителей (кроме сильных окислителей);

• Упругость — высокая способность к восстановлению;

• Низкий коэффициент трения;

• Безопасность — не содержит асбеста.

Применение: высокотемпературные узлы, паропроводы, теплообменники, арматура, нефтегазовая и химическая промышленность.

Ограничения: более высокая стоимость, требует аккуратного монтажа, не подходит для сильных окислителей.

3.3. ПТФЭ (фторопласт)

ПТФЭ — полимер с уникальной химической инертностью. Прокладки из ПТФЭ применяются в химической, пищевой и фармацевтической промышленности.

Преимущества: исключительная химическая стойкость, низкий коэффициент трения, гигиеничность, широкий температурный диапазон (-200…+260 °C).

Ограничения: низкая упругость (склонность к «холодной текучести»), высокая стоимость, ограниченная термостойкость.

3.4. Резина

Резиновые прокладки применяются в узлах с умеренными температурами и давлениями: водоснабжение, отопление, пищевая промышленность.

Виды резины: NBR (маслостойкая), EPDM (стойкая к пару и горячей воде), силикон (термостойкая), фторкаучук (химически стойкая).

Ограничения: ограниченная термостойкость (до +100…+200 °C в зависимости от типа), склонность к старению.

3.5. Металлические прокладки

Металлические прокладки (сталь, медь, алюминий) применяются в высоконапорных и высокотемпературных узлах, а также в соединениях типа RTJ.

Преимущества: высокая прочность, термостойкость, надежность.

Ограничения: требуют высокого качества уплотнительных поверхностей, сложны в монтаже, ограниченно применимы в агрессивных средах.

3.6. Спирально-навитые прокладки (СНП)

СНП — комбинированное решение: чередующиеся слои металла (нержавеющая сталь) и наполнителя (графит, ПТФЭ). Обладают высокой упругостью и герметичностью, применяются при высоких давлениях и температурах, в условиях цикличных нагрузок.

Применение: нефтегазовая, химическая, энергетическая промышленность.

4. Критерии выбора прокладки для фланцев

Правильный выбор прокладки — залог герметичности и безопасности. Рассмотрим ключевые критерии.

4.1. Рабочая среда

Первое, что нужно определить, — с чем будет контактировать прокладка:

• Вода, пар — паронит, EPDM, ТРГ;

• Масла, топливо — паронит (БАП), NBR, ПТФЭ;

• Кислоты и щелочи — ПТФЭ, ТРГ (в зависимости от концентрации);

• Газы — паронит, ПТФЭ, СНП;

• Пищевые продукты — безасбестовый паронит (специальные марки), ПТФЭ, силикон.

4.2. Температура

Температурный режим — критический параметр:

• до +100 °C — резина, паронит;

• до +250…+300 °C — безасбестовый паронит, ПТФЭ;

• до +400…+450 °C — асбестовый паронит, ТРГ;

• выше +450 °C — ТРГ, металлические прокладки, СНП.

4.3. Давление

• Низкое и среднее (до 1,6 МПа) — плоские прокладки из паронита, резины;

• Среднее и высокое (до 10 МПа) — паронит, ПТФЭ, СНП;

• Высокое (выше 10 МПа) — СНП, металлические прокладки, RTJ.

4.4. Тип уплотнительной поверхности фланца

• Гладкая поверхность — плоские прокладки;

• Выступ-впадина — плоские прокладки, СНП;

• Шип-паз — плоские прокладки малой толщины;

• Кольцевая канавка (RTJ) — металлические кольцевые прокладки.

4.5. Диаметр и толщина

Толщина прокладки подбирается в зависимости от диаметра фланца, давления и шероховатости поверхностей. Обычно:

• 1–2 мм — для малых диаметров и гладких поверхностей;

• 2–3 мм — стандарт для большинства соединений;

• 3–5 мм — для больших диаметров и неровных поверхностей.

4.6. Условия эксплуатации

• Цикличные нагрузки (термоциклы, вибрация) — требуют упругих прокладок (СНП, ТРГ);

• Агрессивная среда — химически стойкие материалы;

• Высокие требования к гигиене — пищевые марки паронита, ПТФЭ.

4.7. Нормативные требования

Многие отрасли регулируются стандартами (ГОСТ, ТУ, отраслевые регламенты). Например, в пищевой промышленности асбест недопустим, а в нефтегазовой часто требуются СНП или RTJ.

4.8. Экономика

Стоимость прокладки — не единственный критерий. Нужно учитывать:

• стоимость монтажа и обслуживания;

• ресурс — как часто придется менять прокладку;

• риски — стоимость аварии несопоставима со стоимостью качественной прокладки.

5. Частые ошибки при выборе прокладок

1. Использование асбестового паронита там, где он запрещен — пищевая, фармацевтическая промышленность, современные производства с требованиями ESG.

2. Недооценка температуры — прокладка «поплыла» при перегреве.

3. Неучет химической агрессивности среды — прокладка разрушилась за считанные дни.

4. Экономия на толщине — слишком тонкая прокладка не компенсирует неровности.

5. Повторное использование прокладок — категорически не рекомендуется для большинства материалов.

6. Несоответствие типа прокладки типу уплотнительной поверхности — например, плоская прокладка на RTJ-фланце.

7. Нарушение момента затяжки — перетяжка или недотяжка болтов ведут к разгерметизации.

6. Как мы помогаем выбрать прокладку в «Гермет-Урал»

Мы не просто продаем уплотнительные материалы — мы помогаем подобрать решение под конкретный узел. Наши специалисты:

• консультируют по выбору материала под среду, температуру и давление;

• рассчитывают необходимое количество материала;

• изготавливают прокладки по чертежам заказчика;

• подбирают аналоги импортных материалов;

• дают рекомендации по монтажу и затяжке.

В ассортименте «Гермет-Урал»:

• Безасбестовый листовой паронит марок БАП, БАП-Т, БАП-К;

• Графитовые листы для высокотемпературных узлов;

• Прокладки плоские, кольцевые, по чертежам;

• Сальниковые набивки из безасбестовых материалов.

7. FAQ

Вопрос: Чем отличается прокладка для фланцев от прокладки для фланцевого соединения?

Ответ: Это одно и то же. «Прокладка для фланцев» — более краткая формулировка, «прокладка для фланцевого соединения» — более точная техническая.

Вопрос: Можно ли использовать паронит для пара?

Ответ: Да, безасбестовый паронит подходит для пара с температурой до +250…+300 °C и умеренным давлением. Для более высоких параметров — ТРГ.

Вопрос: Какая прокладка лучше — паронит или графит?

Ответ: Зависит от условий. Паронит — универсален и экономичен для умеренных параметров. Графит — для высоких температур и агрессивных сред.

Вопрос: Как часто нужно менять прокладку?

Ответ: При каждом разъеме фланцевого соединения рекомендуется устанавливать новую прокладку. Ресурс зависит от условий эксплуатации.

Вопрос: Можно ли вырезать прокладку самостоятельно?

Ответ: Да, из листового материала. Важно соблюдать размеры, толщину и качество кромок.

8. Заключение

Прокладка для фланцев — небольшой, но критически важный элемент промышленного оборудования. От правильного выбора зависят герметичность, безопасность и экономика производства.

Ключевые критерии выбора: рабочая среда, температура, давление, тип уплотнительной поверхности, условия эксплуатации и нормативные требования. Универсального решения нет — под каждую задачу подбирается свой материал.

Компания «Гермет-Урал» предлагает полный спектр уплотнительных материалов: безасбестовый паронит, графитовые листы, прокладки по чертежам. Мы поможем подобрать материал под ваши условия и обеспечим техническую поддержку.

Свяжитесь с нами, чтобы получить консультацию и коммерческое предложение.
