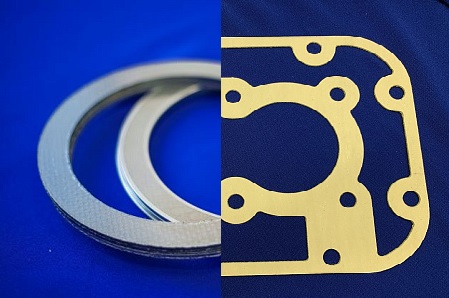

Графитовая или паронитовая прокладка для фланцев: что выбрать и когда

Неправильный выбор ведет к разгерметизации, авариям и незапланированным простоям. Правильный — обеспечивает надежную работу оборудования на годы.

В этой статье мы, как производитель уплотнений «Гермет-Урал», подробно разберем:

• что представляют собой графитовые и паронитовые прокладки;

• в чем их принципиальные отличия;

• когда выбирать графит, а когда — паронит;

• какие ошибки встречаются чаще всего;

• как подобрать материал под конкретные условия.

1. Что такое графитовая прокладка

1.1. Материал

Графитовые прокладки изготавливаются из терморасширенного графита (ТРГ) — материала, получаемого специальной термической обработкой природного графита. В результате образуется структура с уникальными свойствами: термостойкостью, химической инертностью, упругостью.

1.2. Формы выпуска

• Листовой графит — для вырезки плоских прокладок;

• Графитовые кольца — готовые прокладки;

• Графитовый шнур — для сальниковых набивок;

• Армированный графит — с металлической сеткой или перфорацией для прочности.

1.3. Ключевые свойства

• Термостойкость — до +600 °C (в инертной среде — до +3000 °C);

• Химическая стойкость — к большинству кислот, щелочей, растворителей (кроме сильных окислителей);

• Упругость — высокая способность к восстановлению формы;

• Низкий коэффициент трения;

• Безопасность — не содержит асбеста;

• Стойкость к термоциклам — сохраняет свойства при перепадах температур.

2. Что такое паронитовая прокладка

2.1. Материал

Паронит — листовой уплотнительный материал на основе каучука и наполнителей. Бывает асбестовый и безасбестовый (БАП).

Безасбестовый паронит — современный материал, в котором асбест заменен на арамидные, стеклянные или минеральные волокна. Именно его мы рекомендуем и производим.

2.2. Формы выпуска

• Листовой паронит — для вырезки прокладок;

• Готовые прокладки — плоские, кольцевые, по чертежам.

2.3. Ключевые свойства

• Термостойкость — до +250…+300 °C (безасбестовый);

• Химическая стойкость — к маслам, топливу, воде, пару, слабым растворам кислот и щелочей;

• Герметичность — за счет эластичности и упругости;

• Простота монтажа — легко режется и устанавливается;

• Безопасность — безасбестовые марки не содержат асбеста;

• Экономичность — доступная стоимость.

3. Сравнение: графит vs паронит

4. Когда выбирать графит

4.1. Высокие температуры

Если рабочая температура превышает +250…+300 °C, паронит не подходит. Графит выдерживает до +600 °C — это его ключевое преимущество.

Примеры: паропроводы, выхлопные системы, теплообменники, печи, реакторы.

4.2. Высокие давления

Для давлений выше 4 МПа графит предпочтительнее — он лучше сохраняет герметичность при высоких нагрузках.

Примеры: магистральные трубопроводы, высоконапорная арматура.

4.3. Агрессивные среды

Графит стоек к большинству кислот и щелочей. Если среда агрессивна, а ПТФЭ не подходит по температуре — графит оптимален.

Примеры: химическая и нефтехимическая промышленность.

4.4. Термоциклы

Если оборудование работает с частыми перепадами температур (пуски-остановки), графит лучше сохраняет упругость и герметичность.

Примеры: периодически работающие реакторы, теплообменники.

4.5. Ответственные узлы

Для критичных соединений, где утечка недопустима, графит обеспечивает повышенную надежность.

5. Когда выбирать паронит

5.1. Умеренные температуры

Для температур до +250…+300 °C паронит полностью справляется с задачей и стоит дешевле графита.

Примеры: водопроводы, системы отопления, большинство технологических трубопроводов.

5.2. Стандартные среды

Для воды, пара, масел, топлива, слабых растворов паронит — оптимальный выбор по соотношению «цена-качество».

Примеры: ЖКХ, пищевая промышленность, нефтебазы.

5.3. Пищевая и фармацевтическая промышленность

Специальные марки безасбестового паронита разрешены для контакта с пищевыми продуктами. Графит здесь применяется ограниченно.

5.4. Экономия бюджета

При больших объемах прокладок паронит дает существенную экономию без потери надежности (в подходящих условиях).

5.5. Простота монтажа

Паронит проще в установке, менее требователен к качеству поверхностей.

6. Гибридные и альтернативные решения

6.1. Армированный графит

Графит с металлической сеткой или перфорацией — повышенная прочность, подходит для высоких давлений.

6.2. Графитированный паронит

Паронит с графитовой пропиткой — улучшенные антифрикционные свойства, компромисс по цене.

6.3. Спирально-навитые прокладки (СНП)

Комбинация металла и графита/ПТФЭ — для самых ответственных узлов с высокими параметрами.

6.4. ПТФЭ

Для химически агрессивных сред при умеренных температурах — альтернатива графиту.

7. Частые ошибки при выборе

7.1. Использование паронита при высоких температурах

Ошибка: паронит при +350 °C.
Последствие: разрушение, утечка.
Решение: графит для температур выше +300 °C.

7.2. Переплата за графит там, где хватит паронита

Ошибка: графит для водопровода при +60 °C.
Последствие: лишние затраты.
Решение: паронит для умеренных условий.

7.3. Игнорирование химической агрессивности

Ошибка: паронит для концентрированной кислоты.
Последствие: быстрое разрушение.
Решение: графит или ПТФЭ для агрессивных сред.

7.4. Неучет термоциклов

Ошибка: паронит в узле с частыми перепадами температур.
Последствие: потеря герметичности.
Решение: графит для термоциклических нагрузок.

7.5. Повторное использование прокладок

Ошибка: установка старой прокладки.
Последствие: разгерметизация.
Решение: новая прокладка при каждом разъеме.

8. Как выбрать: алгоритм

1. Определите температуру — выше +300 °C? → графит. Ниже? → паронит (проверьте остальные критерии).

2. Определите давление — выше 4 МПа? → графит или СНП. Ниже? → паронит возможен.

3. Определите среду — агрессивная? → графит, ПТФЭ. Стандартная? → паронит.

4. Оцените термоциклы — частые? → графит.

5. Учтите отраслевые требования — пищевая? → паронит специальных марок.

6. Оцените бюджет — при прочих равных паронит дешевле.

9. Рекомендации «Гермет-Урал»

1. Не выбирайте «на глаз» — анализируйте все параметры.

2. Не экономьте на критичных узлах — графит оправдан там, где надежность важнее цены.

3. Не переплачивайте без необходимости — паронит отлично работает в умеренных условиях.

4. Покупайте у проверенных производителей — качество материала критично.

5. Соблюдайте технологию монтажа — даже лучший материал не спасет при ошибках установки.

6. Ведите учет — статистика помогает оптимизировать выбор.

В ассортименте «Гермет-Урал» — графитовые листы и безасбестовый паронит марок БАП, БАП-Т, БАП-К. Мы помогаем подобрать материал под конкретные условия и даем рекомендации по монтажу.

10. FAQ

Вопрос: Можно ли заменить графитовую прокладку на паронитовую?

Ответ: Только если параметры среды позволяют (температура до +300 °C, умеренное давление, неагрессивная среда). Иначе — нет.

Вопрос: Что дешевле — графит или паронит?

Ответ: Паронит дешевле. Но при выборе нужно учитывать ресурс и риски, а не только цену.

Вопрос: Подходит ли графит для пищевой промышленности?

Ответ: Ограниченно. Для пищевых сред лучше использовать специальные марки безасбестового паронита или ПТФЭ.

Вопрос: Какая прокладка лучше для пара?

Ответ: Для пара до +250…+300 °C — паронит. Для перегретого пара — графит.

Вопрос: Можно ли использовать графит при высоком давлении?

Ответ: Да, графит хорошо работает при высоких давлениях, особенно армированный или в составе СНП.

11. Заключение

Выбор между графитовой и паронитовой прокладкой — это не вопрос «что лучше вообще», а вопрос «что лучше для конкретных условий». Графит незаменим при высоких температурах, давлениях и агрессивных средах. Паронит — оптимален для умеренных параметров, стандартных сред и ограниченного бюджета.

Ключ к правильному выбору — анализ всех параметров: температура, давление, среда, термоциклы, отраслевые требования. Универсального решения нет.

Компания «Гермет-Урал» предлагает оба материала и помогает подобрать оптимальный вариант. Мы консультируем, рассчитываем количество и даем рекомендации по монтажу.

Свяжитесь с нами, чтобы получить консультацию и коммерческое предложение.
