Замена прокладок фланцевых соединений на наружных газопроводах

Замена прокладок на наружных газопроводах — операция, требующая не только качественных материалов, но и строгого соблюдения технологии, норм безопасности и понимания специфики работы на открытом воздухе. Здесь нельзя «подойти формально»: ошибка стоит слишком дорого.

В этой статье мы, как производитель уплотнений «Гермет-Урал», разберем:

• какие материалы применяются для прокладок на газопроводах;

• как правильно подготовиться к замене;

• какова пошаговая технология замены;

• какие нормативные требования действуют;

• какие ошибки встречаются чаще всего и как их избежать.

1. Специфика наружных газопроводов

Наружные газопроводы отличаются от внутренних и технологических рядом особенностей:

• Воздействие окружающей среды — перепады температур, влага, ультрафиолет, мороз, грунтовые воды;

• Сезонные колебания — зимой металл сжимается, летом расширяется, что создает дополнительные нагрузки на соединения;

• Доступность — часто соединения находятся в траншеях, колодцах, на опорах, что усложняет работы;

• Опасность среды — природный газ взрывоопасен, требует особых мер безопасности;

• Нормативное регулирование — газопроводы поднадзорны Ростехнадзору, действуют строгие правила.

Все это предъявляет повышенные требования к прокладкам: они должны быть надежными, стойкими к внешним воздействиям и соответствовать нормативным документам.

2. Материалы прокладок для газопроводов

2.1. Требования к материалам

Прокладки для наружных газопроводов должны:

• обеспечивать герметичность при рабочих давлениях (до 1,6 МПа для большинства распределительных газопроводов, выше — для магистральных);

• быть стойкими к природному газу (метан, этан, пропан-бутан);

• выдерживать температуры от -45…-50 °C до +50…+70 °C (с учетом климата);

• быть стойкими к внешним воздействиям — влаге, УФ, озону;

• соответствовать нормативным документам — ГОСТ, ТУ, СП.

2.2. Основные материалы

Паронит безасбестовый (БАП) — наиболее распространенный материал для газопроводов. Обеспечивает герметичность при давлениях до 1,6–2,5 МПа, температурах от -40 до +250 °C. Стоек к природному газу, маслам, воде. Технологичен в монтаже.

Паронит асбестовый — традиционный материал, но содержит асбест, что ограничивает применение. В современных проектах, как правило, не используется.

ПТФЭ (фторопласт) — химически инертен, подходит для агрессивных газов, но требует аккуратного монтажа из-за «холодной текучести».

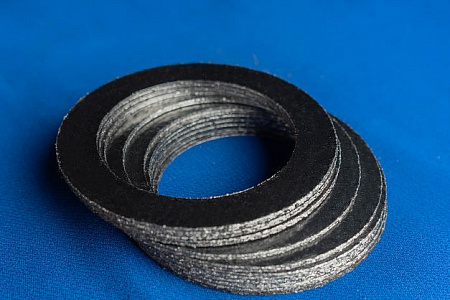

Терморасширенный графит (ТРГ) — для высоких температур и ответственных узлов. Хорошо работает в условиях термоциклов.

Резиновые прокладки (NBR, EPDM) — для низких давлений и умеренных температур. Ограниченно применимы на газопроводах из-за старения резины.

Спирально-навитые прокладки (СНП) — для высоких давлений и ответственных соединений. Применяются на магистральных газопроводах.

2.3. Что рекомендуем мы

Для большинства наружных распределительных газопроводов оптимальный выбор — безасбестовый паронит марок БАП, БАП-Т, БАП-К. Для ответственных узлов с высокими параметрами — ТРГ или СНП.

3. Подготовка к замене прокладки

3.1. Организационные мероприятия

Перед началом работ необходимо:

• получить разрешение на производство работ (наряд-допуск);

• согласовать работы с эксплуатирующей организацией;

• уведомить потребителей газа о временном отключении (если требуется);

• назначить ответственных — производителя работ, допускающего, наблюдающего;

• провести инструктаж персонала по охране труда и пожарной безопасности.

3.2. Технические мероприятия

• Отключить участок газопровода — закрыть краны, установить заглушки;

• Сбросить давление — продуть участок, убедиться в отсутствии газа;

• Проверить отсутствие газа — газоанализатором, контрольные замеры;

• Обеспечить вентиляцию — если работы в колодце или траншее;

• Подготовить инструмент и материалы — прокладки, ключи, ветошь, газоанализатор, СИЗ.

3.3. Требования безопасности

• СИЗ — каска, защитные очки, спецодежда, перчатки, при необходимости — противогаз;

• Взрывозащищенный инструмент — не дающий искр;

• Освещение — взрывозащищенные светильники;

• Ограждение — место работ должно быть ограждено;

• Пожарная безопасность — огнетушители, запрет открытого огня;

• Связь — постоянная связь с диспетчером.

4. Технология замены прокладки: пошаговая инструкция

Шаг 1. Остановка и отключение участка

Закройте отключающие устройства, сбросьте давление, продуйте участок инертным газом или воздухом (в соответствии с регламентом). Убедитесь в отсутствии газа.

Шаг 2. Демонтаж соединения

• Очистите фланцы от грязи и ржавчины;

• Обработайте болты проникающей смазкой (если необходимо);

• Ослабьте болты равномерно, в несколько проходов, крест-накрест;

• Снимите старую прокладку.

Шаг 3. Подготовка уплотнительных поверхностей

• Очистите фланцы от остатков старой прокладки, ржавчины, нагара;

• Проверьте состояние поверхностей — не должно быть задиров, трещин, глубоких рисок;

• При необходимости — прошлифуйте поверхности;

• Обезжирьте поверхности.

Шаг 4. Установка новой прокладки

• Проверьте прокладку — размеры, толщина, отсутствие дефектов;

• Установите прокладку соосно фланцам;

• Убедитесь, что прокладка не перекошена и не выступает за пределы уплотнительной поверхности.

Шаг 5. Затяжка болтов

• Затягивайте болты равномерно, крест-накрест, в несколько проходов;

• Соблюдайте момент затяжки (по паспорту оборудования);

• Не допускайте перекоса фланцев.

Шаг 6. Проверка герметичности

• Подайте давление (постепенно);

• Проверьте соединение мыльной эмульсией или газоанализатором;

• Убедитесь в отсутствии утечек.

Шаг 7. Оформление документации

• Занесите информацию в журнал работ;

• Укажите дату, узел, материал прокладки, исполнителя.

5. Нормативные требования

5.1. Основные документы

• СП 62.13330 «Газораспределительные системы» — требования к газопроводам;

• Правила безопасности сетей газораспределения и газопотребления — надзорные требования;

• ГОСТ 15180 «Прокладки плоские эластичные» — требования к прокладкам;

• ГОСТ 12855 «Фланцы арматуры, соединительных частей и трубопроводов» — требования к фланцам;

• ТУ производителей — на конкретные материалы.

5.2. Ключевые требования

• Прокладки должны соответствовать рабочим параметрам (давление, температура, среда);

• Материалы не должны содержать асбест (в современных проектах);

• Монтаж должен выполняться квалифицированным персоналом;

• Работы должны проводиться с соблюдением мер безопасности;

• Замена прокладки — при каждом разъеме соединения.

6. Частые ошибки и как их избежать

6.1. Повторное использование прокладки

Ошибка: установка старой прокладки обратно.
Последствие: разгерметизация, утечка газа.
Решение: всегда использовать новую прокладку.

6.2. Неправильный подбор материала

Ошибка: использование прокладки, не соответствующей параметрам.
Последствие: быстрое разрушение, утечка.
Решение: подбирать материал по давлению, температуре, среде.

6.3. Плохая подготовка поверхностей

Ошибка: установка на грязные, ржавые фланцы.
Последствие: негерметичность.
Решение: тщательная очистка и проверка поверхностей.

6.4. Неравномерная затяжка

Ошибка: затяжка «как получится», без соблюдения момента.
Последствие: перекос, утечка.
Решение: затяжка крест-накрест, в несколько проходов, с контролем момента.

6.5. Нарушение мер безопасности

Ошибка: работы без контроля загазованности, без СИЗ.
Последствие: отравление, взрыв, травмы.
Решение: строгое соблюдение регламента безопасности.

6.6. Работа в неблагоприятных условиях

Ошибка: замена прокладки в дождь, снег, при сильном ветре без защиты.
Последствие: попадание влаги, грязи, снижение качества монтажа.
Решение: защита места работ, выбор благоприятных условий.

7. Сезонные особенности замены

7.1. Зимние условия

• Низкие температуры — материалы становятся менее эластичными, требуют аккуратного обращения;

• Снег и лед — опасность травм, сложность доступа;

• Мерзлый грунт — сложность земляных работ;

• Сокращение светового дня — требуется освещение.

Рекомендации: хранить прокладки в тепле до установки, использовать морозостойкие материалы, соблюдать повышенные меры безопасности.

7.2. Летние условия

• Высокие температуры — риск перегрева персонала;

• Дожди — попадание влаги в соединение;

• УФ-излучение — старение материалов при хранении.

Рекомендации: защита от солнца и дождя, правильное хранение прокладок.

8. Рекомендации «Гермет-Урал»

1. Используйте только качественные прокладки от проверенных производителей.

2. Подбирайте материал под конкретные условия — давление, температуру, среду.

3. Соблюдайте технологию монтажа — это залог герметичности.

4. Не экономьте на безопасности — газопровод не прощает ошибок.

5. Ведите учет замен — это помогает прогнозировать и планировать.

6. Обучайте персонал — квалификация исполнителей критична.

7. Проводите плановые осмотры — раннее выявление проблем дешевле аварий.

В ассортименте «Гермет-Урал» — безасбестовый паронит для газопроводов, графитовые листы, прокладки по чертежам. Мы консультируем по выбору материала и даем рекомендации по монтажу.

9. FAQ

Вопрос: Можно ли менять прокладку на газопроводе без отключения газа?

Ответ: Нет. Работы должны проводиться только после отключения участка, сброса давления и проверки отсутствия газа. Работа под давлением недопустима.

Вопрос: Какая прокладка лучше для наружного газопровода?

Ответ: Безасбестовый паронит (БАП) — оптимальный выбор для большинства распределительных газопроводов. Для высоких параметров — ТРГ или СНП.

Вопрос: Как часто нужно менять прокладки на газопроводе?

Ответ: При каждом разъеме соединения. При непрерывной эксплуатации — по результатам осмотра, но не реже сроков, установленных регламентом.

Вопрос: Можно ли использовать асбестовый паронит?

Ответ: В современных проектах, как правило, нет — из-за требований безопасности. Используйте безасбестовые материалы.

Вопрос: Что делать, если после замены обнаружена утечка?

Ответ: Немедленно сбросить давление, устранить утечку (повторная замена прокладки, проверка затяжки, состояния поверхностей).

10. Заключение

Замена прокладок фланцевых соединений на наружных газопроводах — ответственная операция, требующая качественных материалов, строгой технологии и соблюдения мер безопасности. Ошибки здесь недопустимы: цена слишком высока.

Ключевые принципы: новая прокладка при каждом разъеме, правильный подбор материала, тщательная подготовка поверхностей, равномерная затяжка, контроль герметичности, соблюдение норм безопасности.

Компания «Гермет-Урал» предлагает полный спектр уплотнительных материалов для газопроводов: безасбестовый паронит, графитовые листы, прокладки по чертежам. Мы помогаем подобрать материал под конкретные условия и обеспечиваем техническую поддержку.

Свяжитесь с нами, чтобы получить консультацию и коммерческое предложение!
