Прокладки для фланцев в агрессивных средах: кислоты, щелочи, пар

Выбор прокладки для работы в агрессивных средах — задача, требующая глубокого понимания химии процесса, температурных режимов и свойств материалов. Здесь нет места приблизительным решениям.

В этой статье мы, как производитель уплотнений «Гермет-Урал», разберем:

• какие агрессивные среды встречаются в промышленности;

• какие материалы прокладок стойки к кислотам, щелочам и пару;

• как подбирать прокладки под конкретные среды;

• какие ошибки встречаются чаще всего;

• как продлить срок службы уплотнений в агрессивных условиях.

1. Агрессивные среды: классификация и воздействие

Кислоты — одни из самых распространенных агрессивных сред в промышленности. Они подразделяются на:

• Неорганические (минеральные) — серная, соляная, азотная, фосфорная, плавиковая;

• Органические — уксусная, муравьиная, щавелевая, лимонная;

• Сильные — серная, азотная, соляная (высокая степень диссоциации);

• Слабые — уксусная, угольная (низкая степень диссоциации);

• Окисляющие — азотная, концентрированная серная (разрушают большинство материалов);

• Неокисляющие — соляная, фосфорная.

Воздействие на прокладки: кислоты разрушают каучуки, вызывают коррозию металлов, деструктируют волокна. Особенно опасны концентрированные и горячие кислоты.

1.2. Щелочи

Щелочи — гидроксиды щелочных и щелочноземельных металлов (NaOH, KOH, Ca(OH)₂). Применяются в химической, целлюлозно-бумажной, пищевой промышленности, при водоподготовке.

Воздействие на прокладки: щелочи вызывают набухание резин, разрушение некоторых волокон, коррозию алюминия. Концентрированные горячие щелочи агрессивны к большинству органических материалов.

1.3. Пар

Пар — распространенная рабочая среда в энергетике, химической и пищевой промышленности. Бывает:

• Насыщенный — при температуре кипения;

• Перегретый — с температурой выше температуры насыщения;

• Влажный — с каплями конденсата.

Воздействие на прокладки: пар вызывает гидролиз каучуков, старение материалов, потерю эластичности. Перегретый пар (выше +300…+400 °C) требует термостойких материалов.

1.4. Комбинированные среды

На практике часто встречаются комбинированные среды: кислота + температура, щелочь + давление, пар + масло. Комбинация факторов ускоряет разрушение материалов.

2. Требования к прокладкам для агрессивных сред

Прокладка для агрессивных сред должна обладать:

• Химической стойкостью — не разрушаться под действием среды;

• Термостойкостью — сохранять свойства при рабочих температурах;

• Герметичностью — обеспечивать надежное уплотнение;

• Упругостью — компенсировать температурные деформации;

• Прочностью — выдерживать давление;

• Долговечностью — сохранять свойства в течение ресурса.

3. Материалы прокладок для агрессивных сред

3.1. ПТФЭ (фторопласт)

Химическая стойкость: исключительная — к большинству кислот, щелочей, растворителей, окислителей. Разрушается только расплавами щелочных металлов и фтором.

Температурный диапазон: от -200 до +260 °C.

Применение: химическая, фармацевтическая, пищевая промышленность; работа с концентрированными кислотами и щелочами.

Ограничения: низкая упругость («холодная текучесть»), высокая стоимость. Требует аккуратного монтажа и часто — комбинации с упругими элементами.

3.2. Терморасширенный графит (ТРГ)

Химическая стойкость: высокая — к большинству кислот и щелочей (кроме сильных окислителей: концентрированной азотной, серной кислот, хромовой смеси).

Температурный диапазон: до +600 °C (в инертной среде — до +3000 °C).

Применение: химическая и нефтехимическая промышленность, паропроводы, высокотемпературные узлы.

Ограничения: не подходит для сильных окислителей, требует аккуратного монтажа.

3.3. Безасбестовый паронит (БАП)

Химическая стойкость: хорошая — к маслам, топливу, воде, пару, слабым растворам кислот и щелочей. Ограниченная — к концентрированным кислотам и щелочам.

Температурный диапазон: от -40 до +250…+300 °C.

Применение: стандартные среды, пар, вода, масла; умеренно агрессивные среды.

Ограничения: не подходит для концентрированных кислот и щелочей, сильных окислителей.

3.4. Специальные марки паронита

Некоторые производители выпускают паронит с повышенной химической стойкостью (на основе фторкаучуков, специальных наполнителей). Такие марки могут работать с более агрессивными средами, но требуют проверки совместимости.

3.5. Спирально-навитые прокладки (СНП)

Химическая стойкость: зависит от наполнителя (графит, ПТФЭ) и материала металла (нержавеющая сталь).

Температурный диапазон: до +600 °C (с графитом), до +260 °C (с ПТФЭ).

Применение: высокие давления и температуры, ответственные узлы, агрессивные среды.

Ограничения: высокая стоимость, требуют качественных уплотнительных поверхностей.

3.6. Резины специального назначения

• Фторкаучук (FKM/Viton) — стойкость к кислотам, маслам, топливу, температурам до +200 °C;

• ПТФЭ-компаунды — комбинация ПТФЭ с наполнителями для улучшения упругости.

4. Подбор прокладки под конкретную среду

4.1. Кислоты

4.2. Щелочи

4.3. Пар

4.4. Комбинированные среды

Для комбинированных сред (кислота + температура, щелочь + давление) выбирайте материал по самому агрессивному фактору. При сомнениях — консультируйтесь со специалистом.

5. Ошибки при выборе прокладок для агрессивных сред

5.1. Недооценка концентрации

Ошибка: паронит для 10% кислоты «нормально», для 98% — тоже «попробуем».
Последствие: быстрое разрушение.
Решение: учитывать концентрацию, для концентрированных — только ПТФЭ.

5.2. Игнорирование температуры

Ошибка: ПТФЭ при +300 °C.
Последствие: размягчение, потеря герметичности.
Решение: учитывать температурный диапазон материала.

5.3. Неучет окислительных свойств

Ошибка: ТРГ для концентрированной азотной кислоты.
Последствие: разрушение графита.
Решение: для окислителей — ПТФЭ.

5.4. Экономия на материале

Ошибка: паронит вместо ПТФЭ «чтобы сэкономить».
Последствие: частая замена, аварии.
Решение: считать стоимость владения, а не только цену прокладки.

5.5. Повторное использование

Ошибка: старая прокладка после разъема.
Последствие: разгерметизация.
Решение: новая прокладка при каждом разъеме.

6. Как продлить срок службы прокладок в агрессивных средах

1. Правильный подбор материала — основа всего.

2. Качественный монтаж — равномерная затяжка, чистые поверхности.

3. Контроль состояния — плановые осмотры, раннее выявление износа.

4. Защита от внешних воздействий — где возможно.

5. Соблюдение режимов — не превышать параметры, на которые рассчитана прокладка.

6. Ведение учета — статистика помогает оптимизировать выбор.

7. Обучение персонала — квалификация исполнителей критична.

7. Рекомендации «Гермет-Урал»

1. Анализируйте среду комплексно — концентрация, температура, давление, наличие окислителей.

2. Не выбирайте «по привычке» — паронит хорош, но не для концентрированных кислот.

3. Для окислителей — только ПТФЭ — графит и паронит не подходят.

4. Для высоких температур и неокислительных сред — графит — оптимальное решение.

5. Для комбинированных сред — консультируйтесь — ошибка дорого стоит.

6. Покупайте у проверенных производителей — качество критично.

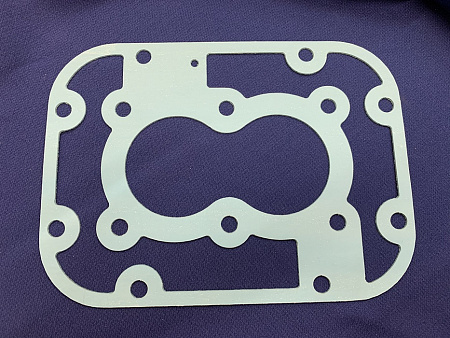

В ассортименте «Гермет-Урал» — графитовые листы для высокотемпературных и химически стойких решений, безасбестовый паронит для умеренно агрессивных сред, прокладки по чертежам. Мы помогаем подобрать материал под конкретную среду и условия эксплуатации.

8. FAQ

Вопрос: Какая прокладка подходит для концентрированной серной кислоты?

Ответ: ПТФЭ. Графит и паронит не подходят — серная кислота является сильным окислителем.

Вопрос: Можно ли использовать паронит для щелочей?

Ответ: Для разбавленных и умеренных — да (специальные марки). Для концентрированных горячих щелочей — только ПТФЭ.

Вопрос: Что выбрать для перегретого пара?

Ответ: Терморасширенный графит (ТРГ) или СНП с графитом. Паронит — только для насыщенного пара до +250…+300 °C.

Вопрос: Стоит ли переплачивать за ПТФЭ?

Ответ: Если среда агрессивна (концентрированные кислоты, окислители) — да, это оправдано. Для умеренных сред хватит паронита.

Вопрос: Как проверить совместимость прокладки со средой?

Ответ: Используйте таблицы химической стойкости производителей, консультируйтесь со специалистами, при необходимости — проводите испытания.

9. Заключение

Агрессивные среды не прощают ошибок. Кислоты, щелочи и пар разрушают материалы, которые не рассчитаны на такой контакт. Выбор прокладки для агрессивных сред требует анализа всех факторов: химической природы среды, концентрации, температуры, давления, наличия окислителей.

Ключевые принципы: ПТФЭ для окислителей и концентрированных кислот/щелочей, графит для высоких температур и неокислительных сред, паронит для умеренных условий. При сомнениях — консультация специалиста.

Компания «Гермет-Урал» предлагает полный спектр уплотнительных материалов для агрессивных сред: графитовые листы, безасбестовый паронит, прокладки по чертежам. Мы помогаем подобрать материал под конкретную среду и обеспечиваем техническую поддержку.

Свяжитесь с нами, чтобы получить консультацию и коммерческое предложение.
